Delem Da66t 125 3+1 4+1 6+1 8+1 Metal Plitələrin Bükülməsi üçün Cnc Hidravlik Pres Əyləc

Məhsul haqqında məlumat

Bu Maşın RAYMAX tərəfindən 2020-ci ildə istifadəyə verilmiş yeni CNC əyilmə maşınıdır və yüksək dəqiqlik və qiymət performans tələbləri olan istehsalçılar üçün uyğundur. Maşın bizim ən populyar modelimizdir və yüksək keyfiyyətli hissələrdən hazırlanmış və ciddi etibarlılıq təklif edir. Y1 və Y2 Sinxronizasiya texnologiyası yüksək yaxınlaşma, əyilmə və geri qayıtma sürətini təmin edir. Onun əyilmə uzunluğu qabiliyyəti və təzyiq diapazonu müxtəlif istehsal tələblərinə cavab vermək üçün fərdiləşdirilə bilər.

Elmi dizayn

1, Y1 və Y2 oxlarının sinxron hərəkəti hər biri müstəqil silindr tərəfindən idarə olunur

2, Sonrakı mərhələdə konfiqurasiyaya seçimlər və təkmilləşdirmələr əlavə etmək imkanı

Ətraf mühitə uyğun

Hidravlik sistemdəki təzyiq servo əsas mühərrikin qapalı dövrə nəzarəti olduğundan, gözləmə zamanı aşağı səs-küy və sürətli enmə (25 desibeldən az), basma və geri dönmə. Servo motordan istifadə etməklə ümumi maşından 60% az enerji sərfiyyatı.

Maşın gövdəsinin sabit və davamlı performansı

1，Maşın çərçivəsi inteqrasiya olunmuş qaynaq.

2，CNC üçölçülü emal mərkəzi tərəfindən bir prosesdə yaradılan maşın çərçivəsi, hər bir montaj səthinin paralelliyini və şaquliliyini təmin edir.

3，Daxili gərginlik laminasiyası temperləmə ilə.

4，Pas və anti-pas müalicəsini aradan qaldırmaq üçün partlayış.

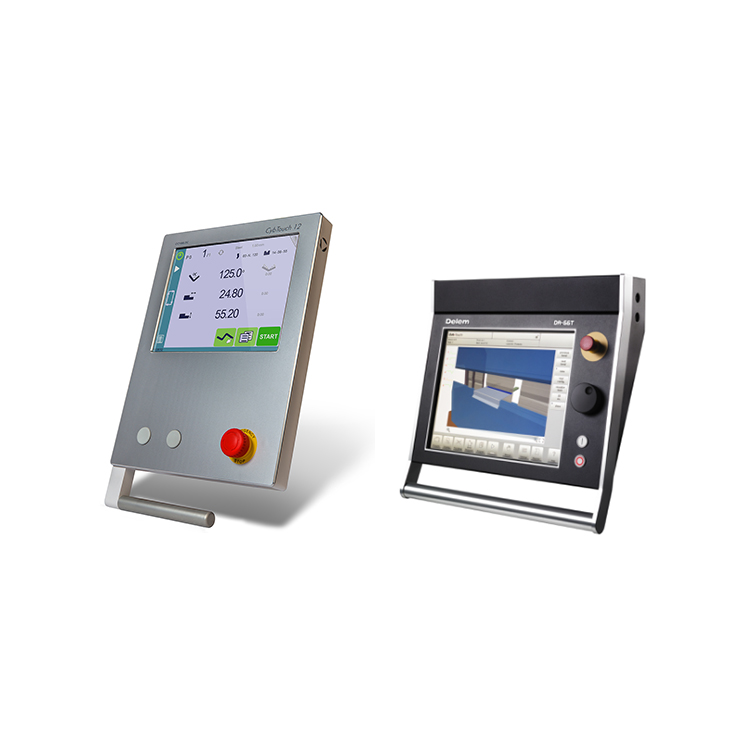

1. İdarəetmə sistemi: DA52s (İsveçrədən Opsiyonel Cybelec CT8)

Sürətli, bir səhifə proqramlaşdırma

• İsti düymələr naviqasiyası

•7” VGA rəngli TFT

•4-ə qədər ox (Y1, Y2 və 2 köməkçi ox)

• Təcrübə nəzarəti

• Alət/material/məhsul kitabxanası

•USB, periferik interfeys

• Əsas maşın idarəetmə funksiyaları Y1 Y2 XR -oxdur.

• Qapalı dövrə, eləcə də açıq dövrə klapanları üçün təkmil Y oxuna nəzarət alqoritmləri

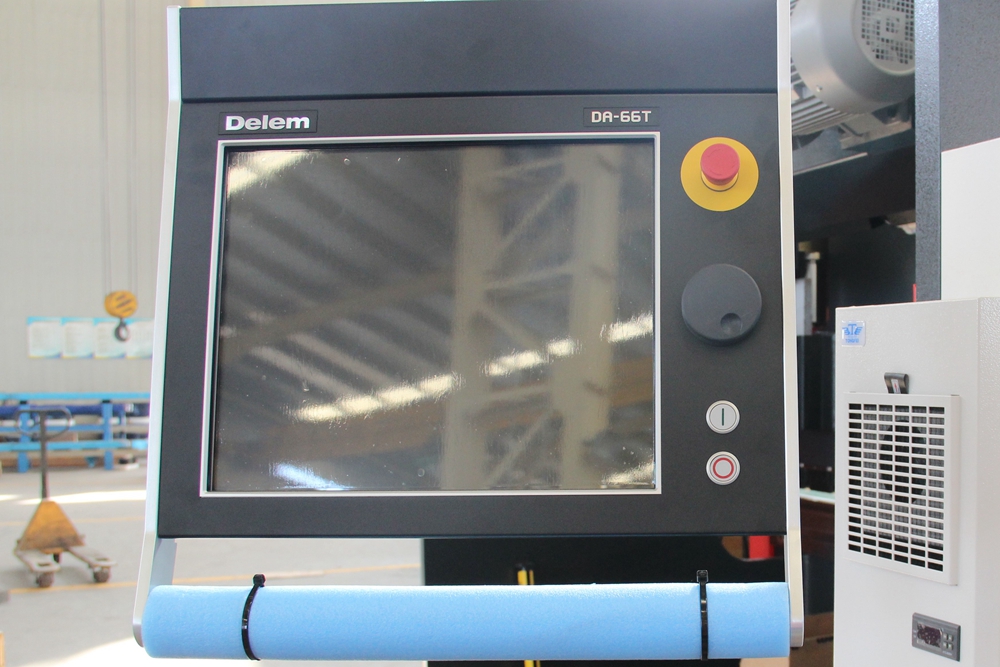

Əlavə Nəzarət Sistemi:

(İsveçrədən DA66T DA69T / Cybelec CT8 CT12)

Könüllü Ox(3 1/4 1/6 1/8 1)

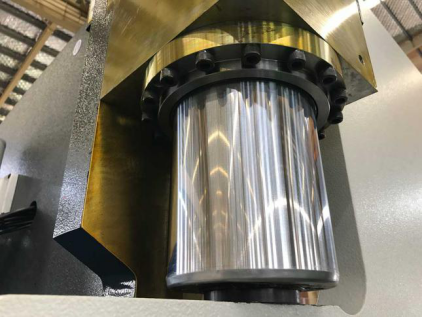

2. Silindr
Çin premium markası olaraq 10 ildən çox xidmət müddətinə malikdir

3. Mütənasib klapan
Mütənasib klapan Y1 Y2 oxlarının hərəkətlərini dəqiq tənzimləyir

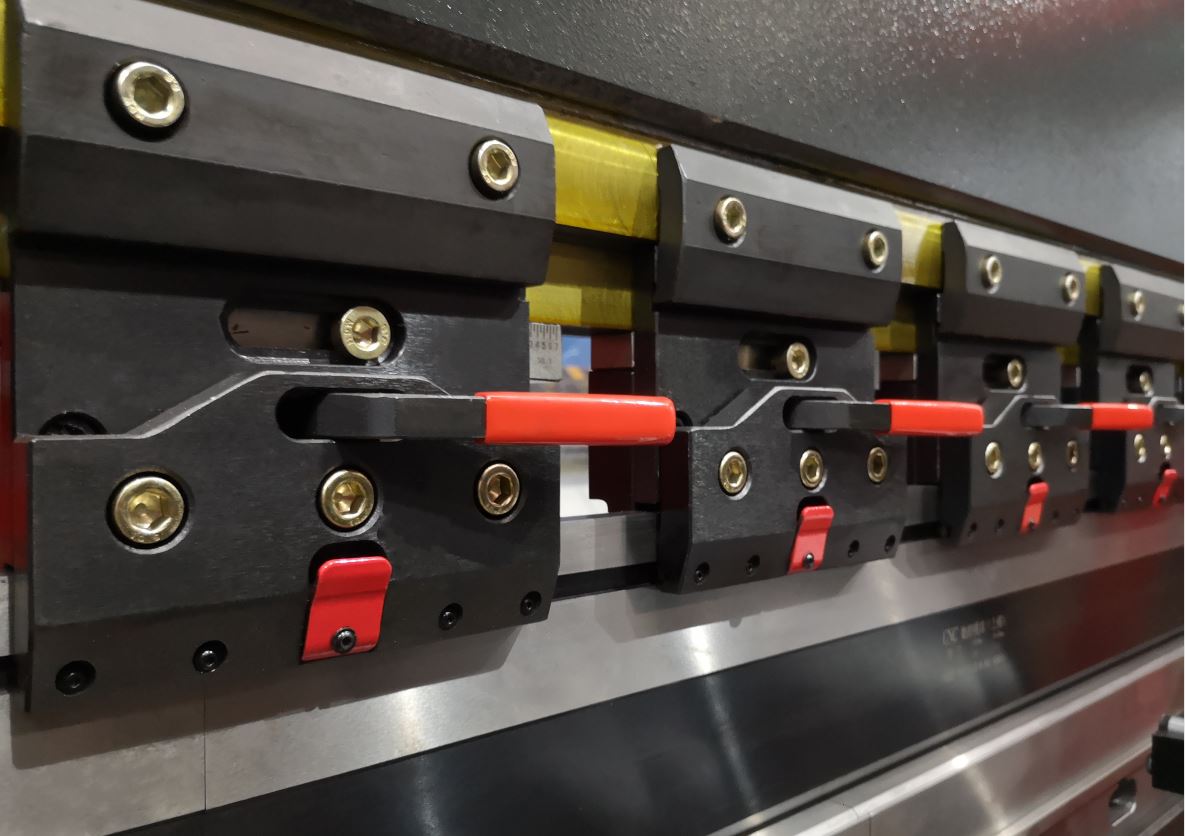

4. Sürətli Klip
Quraşdırma vaxtlarınızı azaltmaq üçün şaquli quraşdırma sayəsində sürətli alət dəyişir

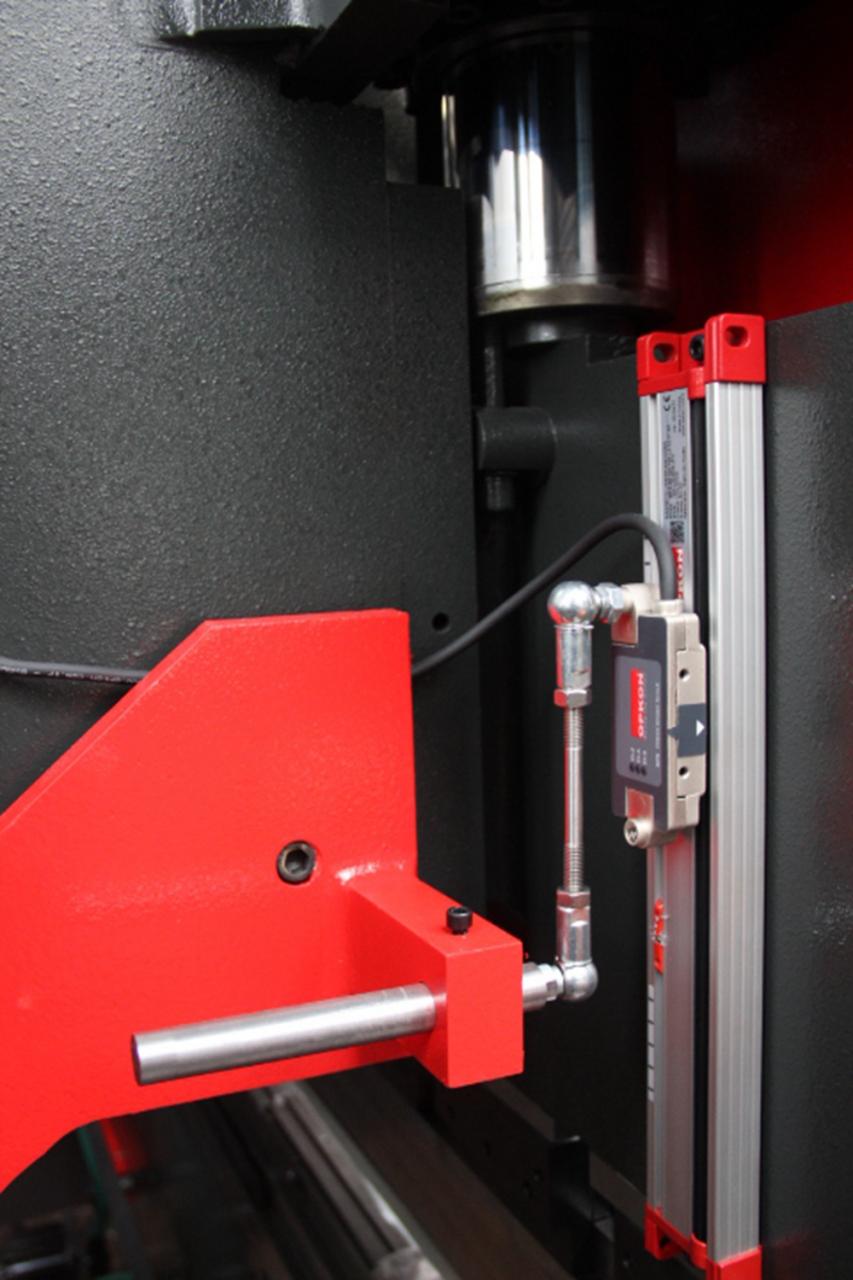

5. Barmaqlıq Hökmdarı dəqiq yerləşdirməni təmin edir
Optik xətti bələdçi sistemi ayrılmış qolla maşın yatağına bərkidilir. Bu həll yolu ilə bütün əyilmə dəyərləri bağlamaların həssaslığını və təkrarlanmasını tənzimləmək üçün qeyd edə bilir.

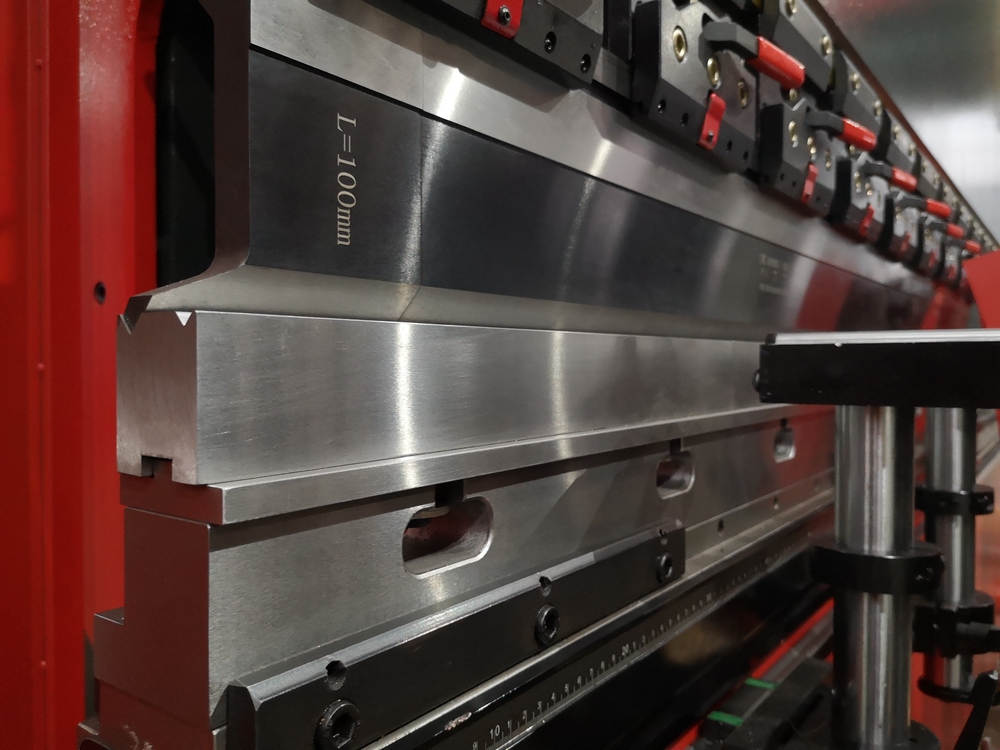

6. CNC Kalıp (Golin)
CNC konsentrik qəlib，Çox funksiyalı, tərəfləri dəyişdirmək asandır

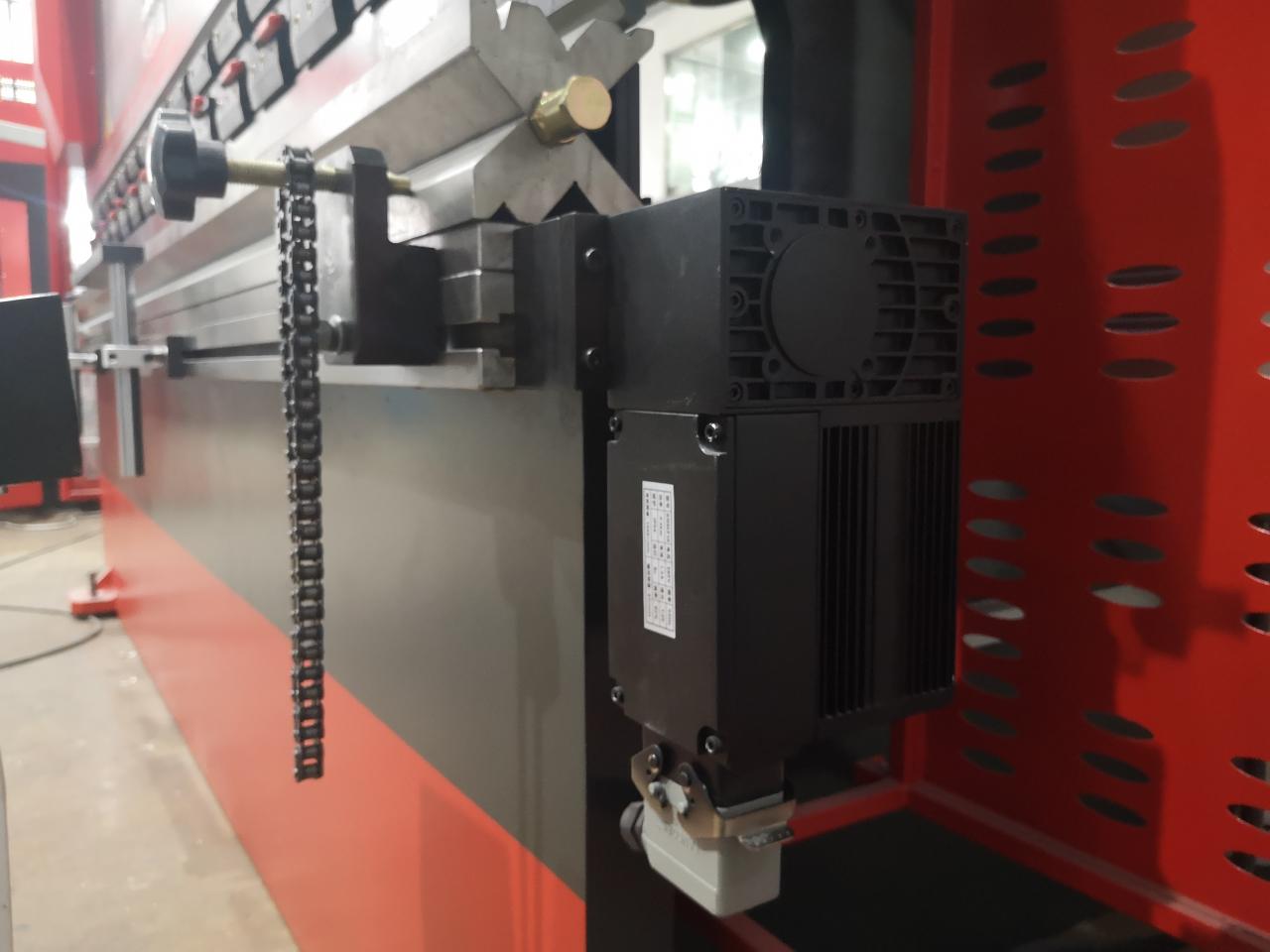

7. Avtomatik Taclama Sistemi
CNC idarəetmə sistemi DA52s ilə bərabərləşdirilmiş kompensasiya, mükəmməl əyilmə bucağıControl

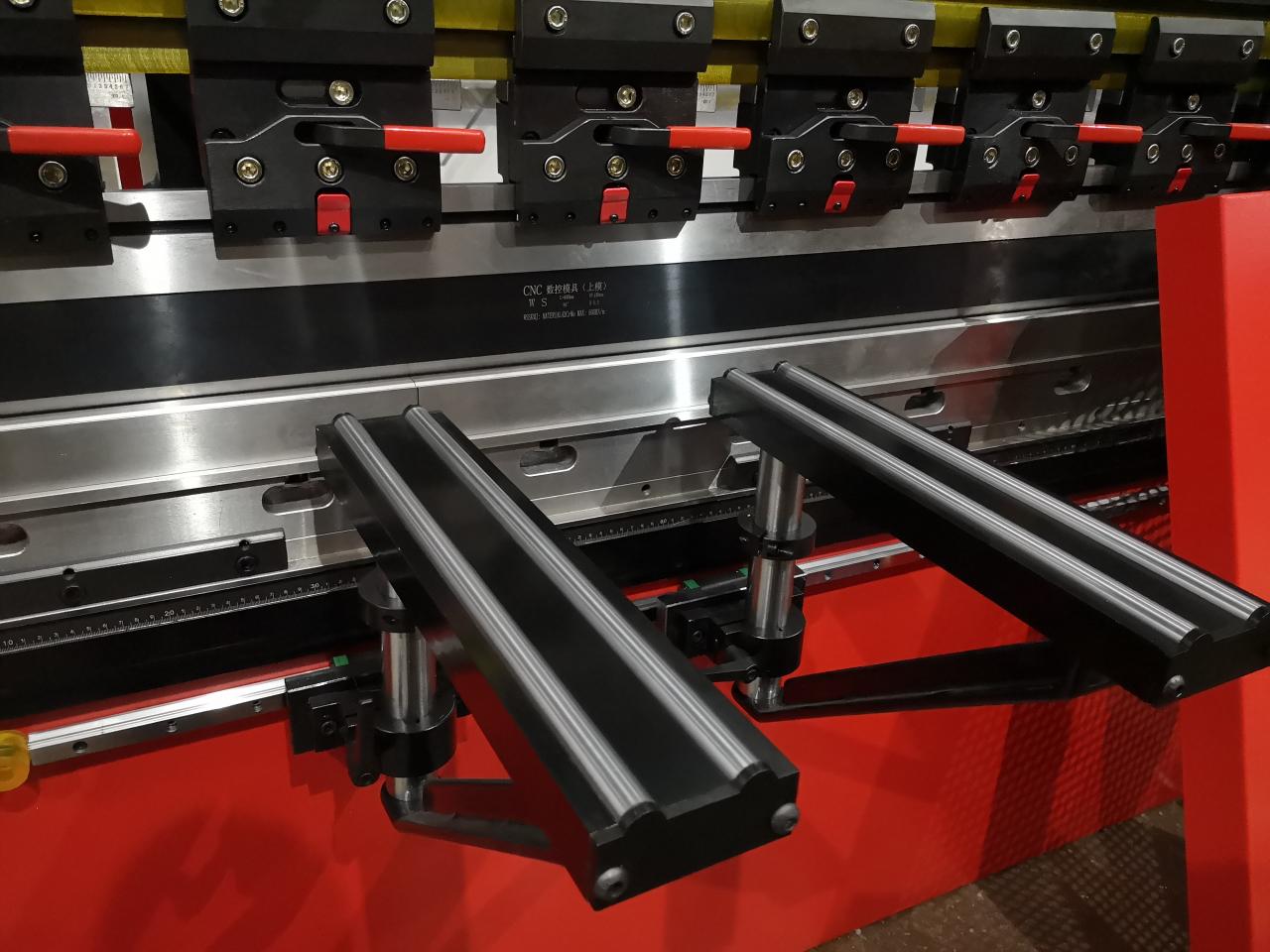

8. Dəstəkləyici Qol
Erqonomik dəstək mötərizələri və led iş sahəsinin işıqlandırılması əməliyyat rahatlığınızı maksimum dərəcədə artırmağa xidmət edir.

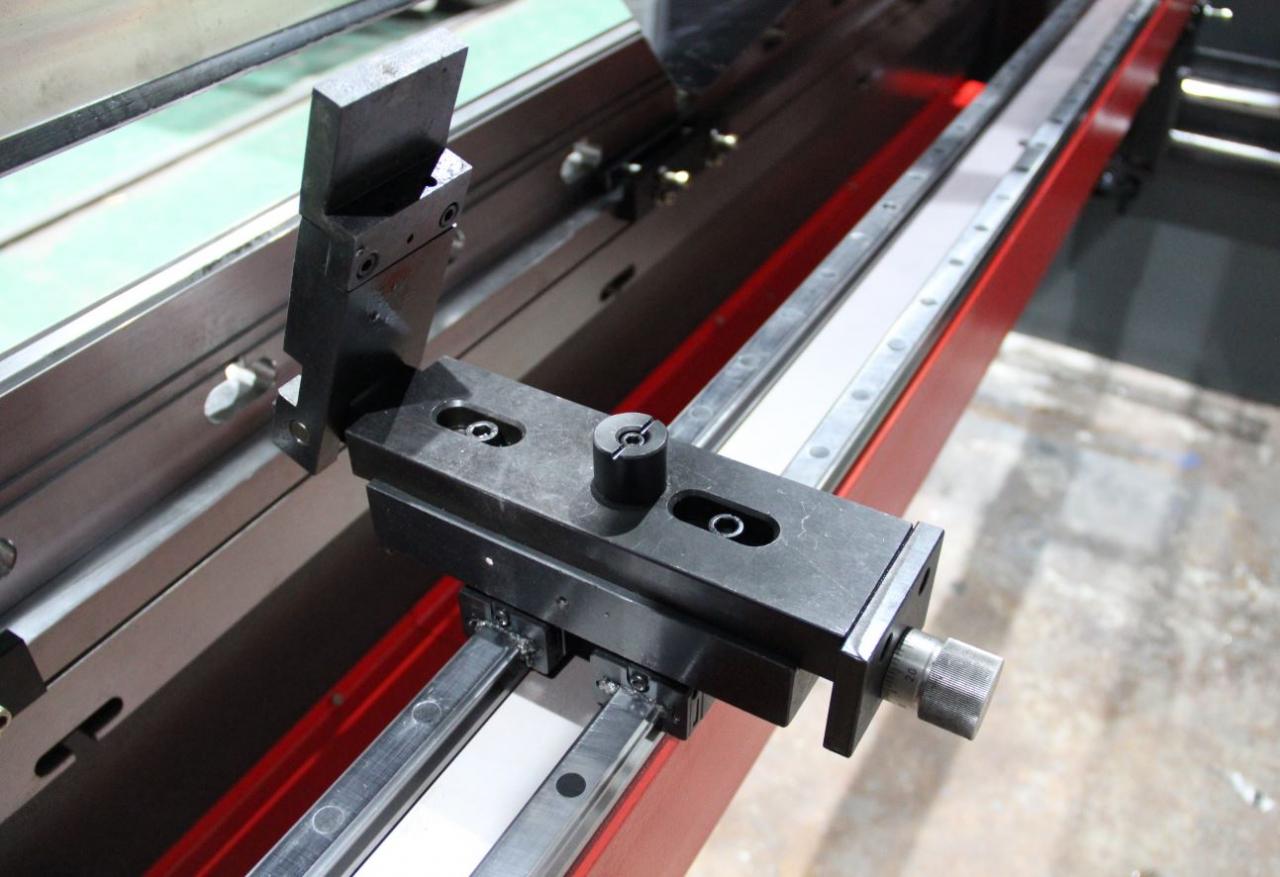

9. İkiqat xətti bələdçi və inteqrasiya olunmuş dayaq şüası
Barmaq hərəkətlərinin dəqiqliyini yaxşılaşdırmaq üçün

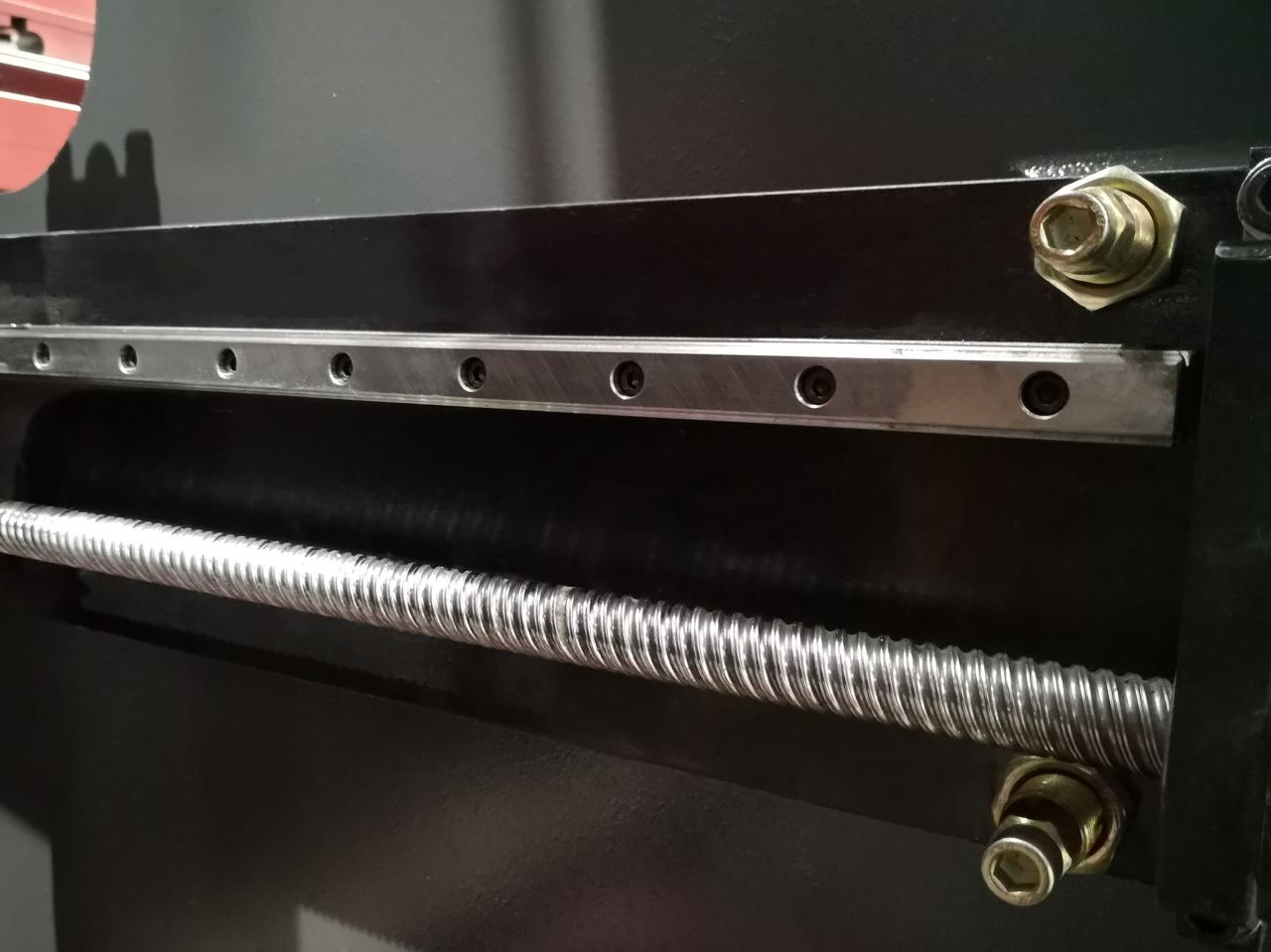

10. Bilyalı vint və xətti bələdçi
Dinamik arxa ölçü cihazları və top vida və xətti bələdçi sayəsində yüksək sürətli ox arxa ölçmə hərəkətinin dəqiqliyini yaxşılaşdırmaq üçün

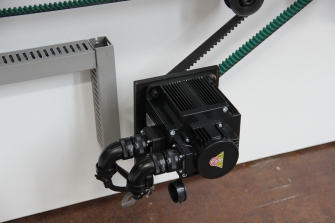

11. Servo Motor
Sürət və dəqiqliyi artırmaq üçün servo sürücü X və Y oxlarının yerləşdirilməsi.

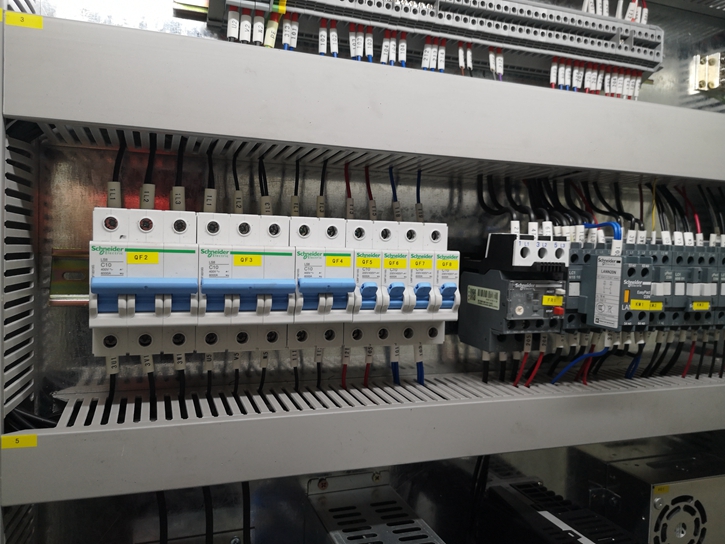

12. Əsas elektrik komponentləri
Beynəlxalq brendlərin seçimi, sabit və uzunmüddətli performans.

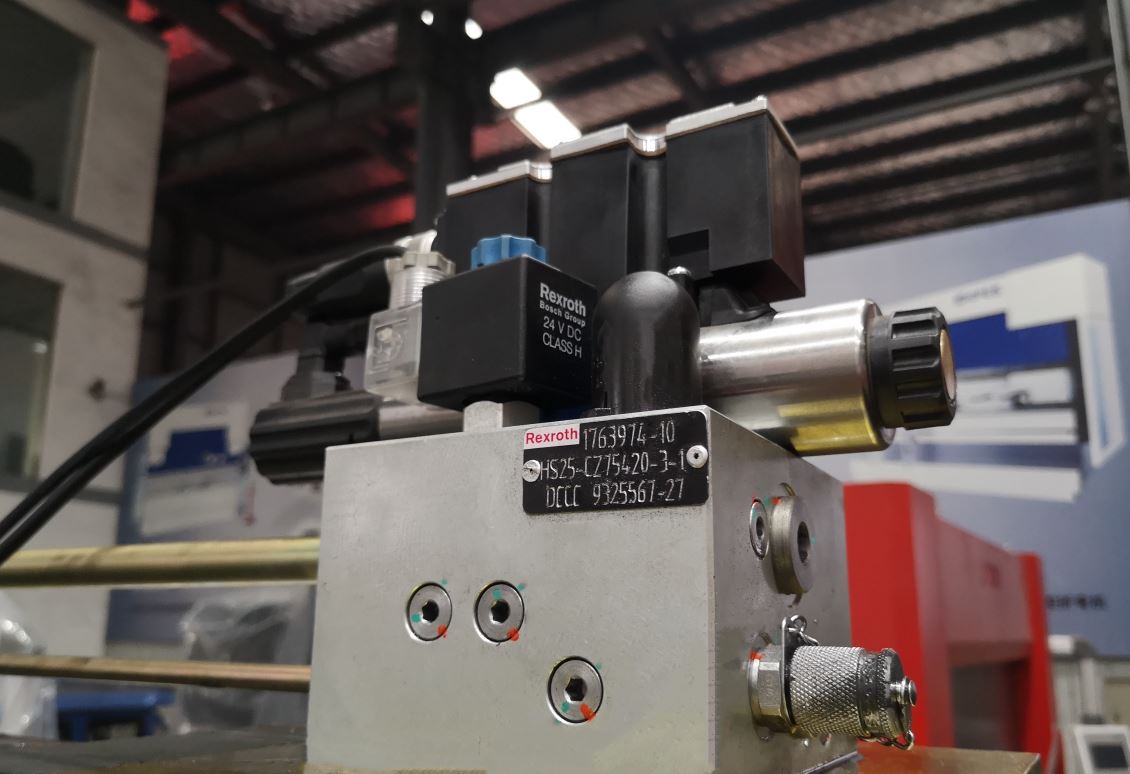

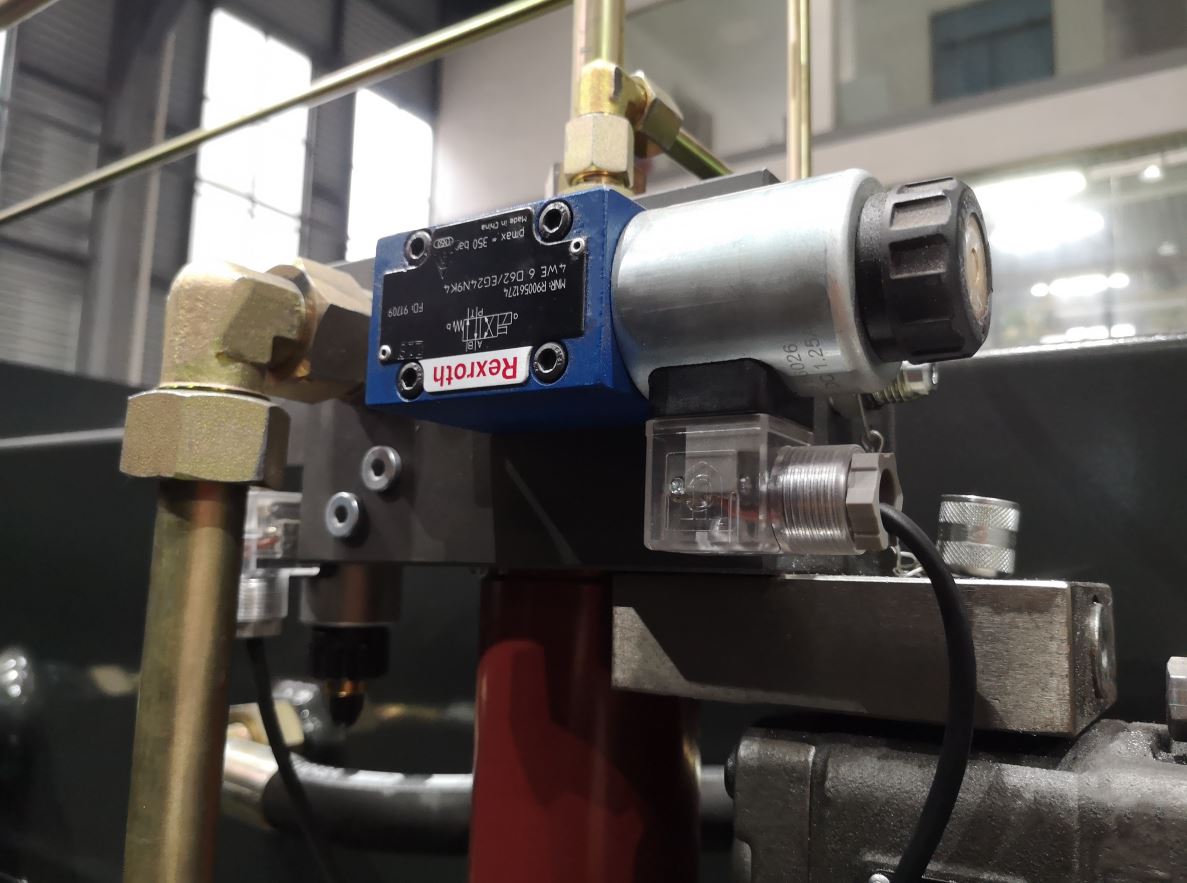

13. Hidravlik klapan
Beynəlxalq brendlərin seçimi, sabit və uzunmüddətli performans.

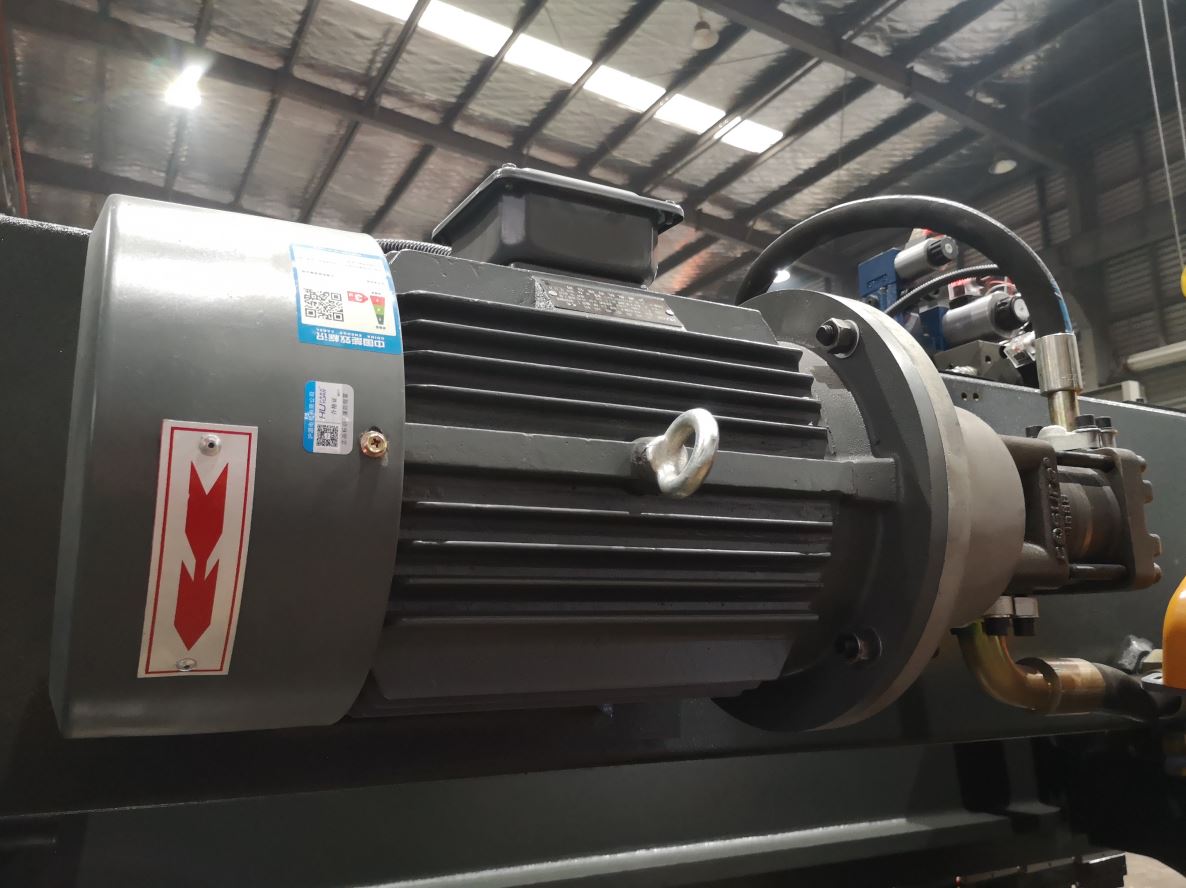

14. Əsas Motor (Almandan Siemens) Yağ Pompası (Amerikadan Sunny)
Beynəlxalq brendlərin seçimi, sabit və uzunmüddətli performans.

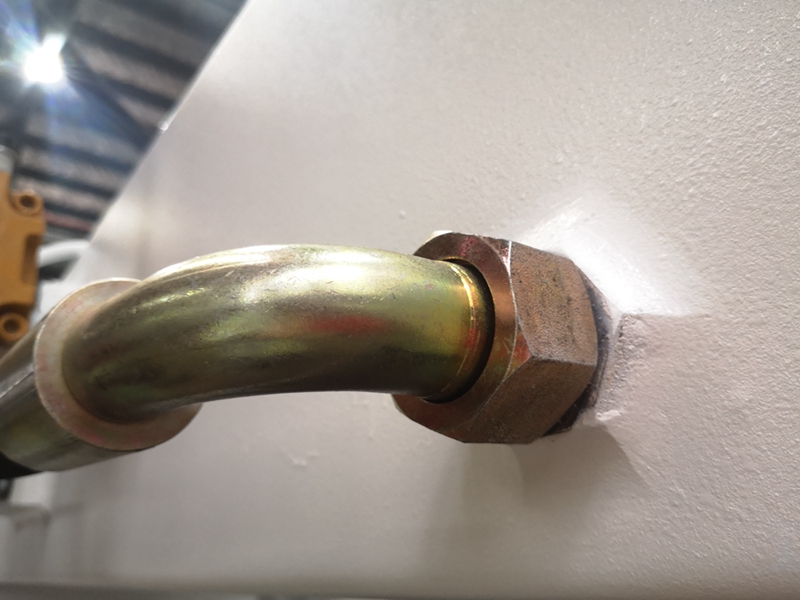

15. Boru birləşməsi (Alman dilindən EMB)
Yağ sızmasının qarşısını almaq üçün təmir etmək asandır

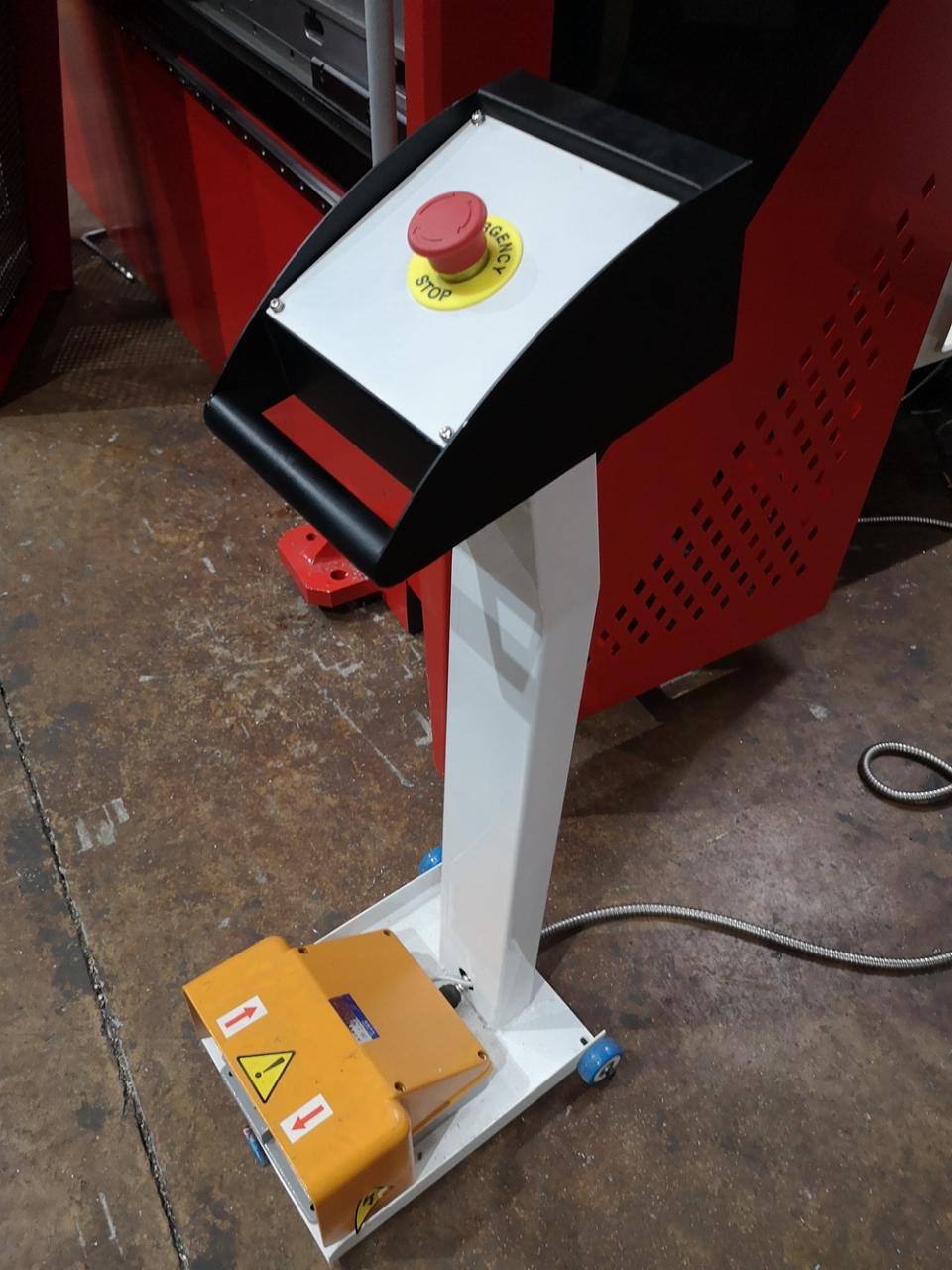

16. Ayaq açarının elektrik komponentləri (Fransadan Schneider)

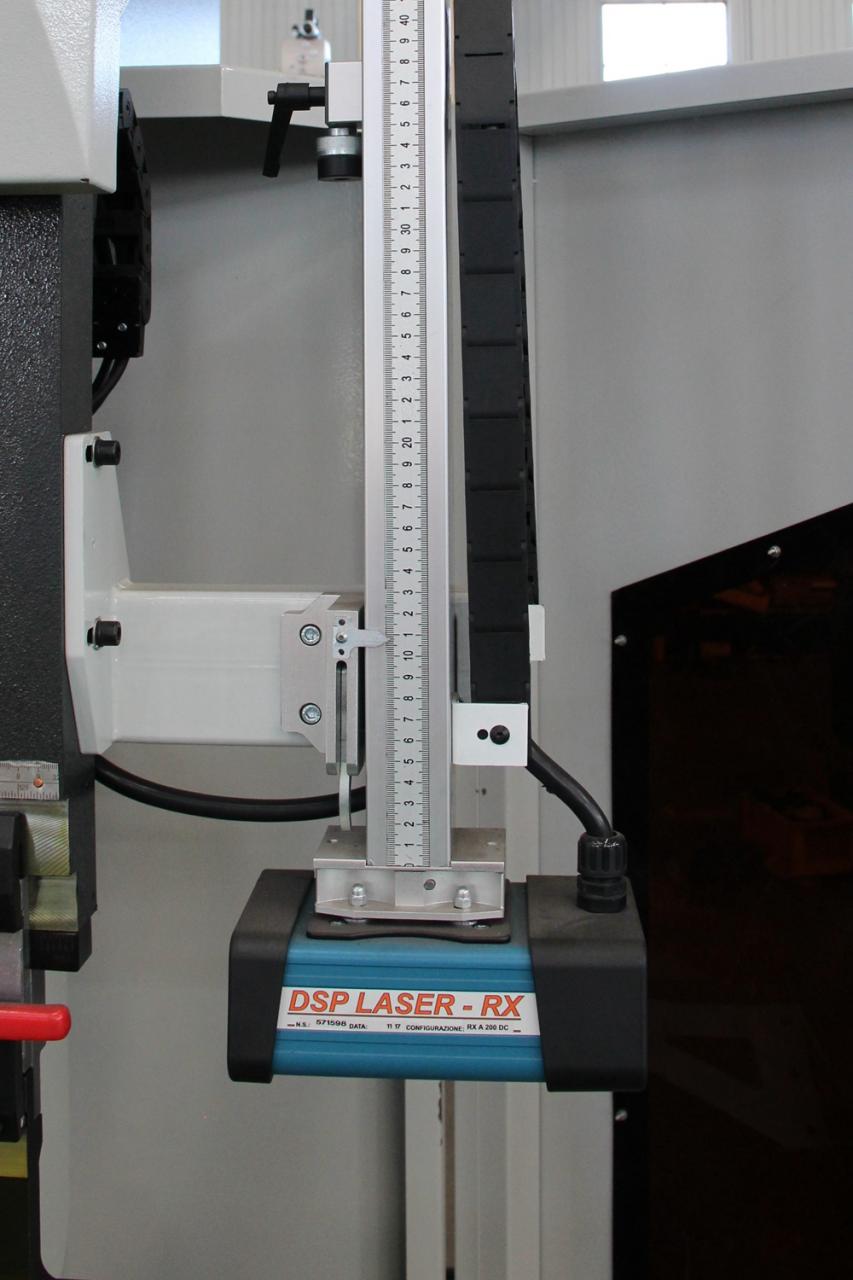

17. DSP Lazer Təhlükəsiz （Opsiyonel）
Lazer tərəfindən maneə aşkar edildikdə bıçaq dayanır.

Texniki Parametrlər

Model	Qütblər məsafəsi (mm)	Boğaz dərinliyi (mm)	Sürgü vuruşu (mm)	Maksimum hündürlük (mm)	Güc (kw)	Çəki (kq)	Ölçü (mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

Təfərrüatlar

• Sürgü vuruşu (mm): 120 mm
• Avtomatik Səviyyə: Tam Avtomatik
• Boğaz Dərinliyi (mm): 320 mm
• Maşın növü: Sinxronlaşdırılmış
• İş masasının uzunluğu (mm): 3200 mm
• İş masasının eni (mm): 150 mm
• Ölçüləri: 3200x1600x2600mm
• Vəziyyət: Yeni
• Material / Metal Emal: Pirinç / Mis, Paslanmayan Polad, Alaşımlı, Karbon polad, Alüminium
• Avtomatlaşdırma: Avtomatik
• Əlavə Xidmətlər: Son Formalaşdırma
• İl: 2020
• Çəki (KG): 7000
• Mühərrikin Gücü (kw): 7,5 kw
• Əsas satış nöqtələri: Çoxfunksiyalı
• Zəmanət: 2 il
• Tətbiq olunan sənayelər: Tikinti Materialları Mağazaları, Maşın Təmiri Sexləri, İstehsalat Zavodu, Qida və İçki Fabriki, Çap sexləri, Tikinti işləri, Enerji və Mədənçilik, Qida və İçki Mağazaları
• Salonun yeri: Yoxdur
• Marketinq növü: Yeni Məhsul 2020
• Maşın Test Hesabatı: Təqdim edilmişdir
• Video çıxış-yoxlama: Təmin edilir
• Əsas komponentlərə zəmanət: 1 il
• Əsas komponentlər: rulman, mühərrik, təzyiqli gəmi, mühərrik, digər
• Model: WE67K Series-125T/3200
• Xammal: Vərəq / Plate Rolling
• İdarəetmə sistemi: Delem DA66T
• Nəzarət oxları: Y1 Y2 X W oxunun taclanması
• Elektrik komponentləri: Fransadan Schneider
• Əsas Motor: Almaniyadan Siemens
• Çatdırılma müddəti: 15 gün
• İstifadəsi: Metal təbəqənin əyilməsi
• Sertifikatlaşdırma: CE ISO
