160t-4000 4 oxlu Cnc Hidravlik Bükmə Maşını Pres Əyləci

Məhsulların təsviri

Press Brake, RAYMAX tərəfindən 2020-ci ildə istifadəyə verilmiş yeni CNC əymə maşınıdır və yüksək dəqiqlik və qiymət performans tələbləri olan istehsalçılar üçün uyğundur. 4 oxlu CNC Bükmə Maşınları həcmcə ən populyar modelimizdir və yüksək keyfiyyətli hissələrdən qurulmuş və ciddi etibarlılıq təklif edən əsl iş gücüdür. Y1 və Y2 Sinxronizasiya texnologiyası yüksək yaxınlaşma, əyilmə və geri qayıtma sürətini təmin edir. Onun əyilmə uzunluğu qabiliyyəti və təzyiq diapazonu müxtəlif istehsal tələblərinə cavab vermək üçün fərdiləşdirilə bilər.

Maşın gövdəsinin sabit və davamlı performansı

1, Maşın çərçivəsi inteqrasiya olunmuş qaynaq.

2, CNC üçölçülü emal mərkəzi tərəfindən bir prosesdə yaradılan maşın çərçivəsi, hər bir montaj səthinin paralelliyini və şaquliliyini təmin edir.

3, Pas və anti-pas müalicəsini aradan qaldırmaq üçün Shot partlayışını yumşaltmaqla daxili stress laminasiyası.

4, Pas və anti-pas müalicəsini aradan qaldırmaq üçün partlayış.

Elmi dizayn

1, Y1 və Y2 oxlarının sinxron hərəkəti hər biri müstəqil silindr tərəfindən idarə olunur.

2, Sonrakı mərhələdə konfiqurasiyaya seçimlər və təkmilləşdirmələr əlavə etmək imkanı.

Ətraf mühitə uyğun

Hidravlik sistemdəki təzyiq servo əsas mühərrikin qapalı dövrə nəzarəti olduğundan, gözləmə zamanı aşağı səs-küy və sürətli enmə (25 desibeldən az), basma və geri dönmə. Servo motordan istifadə etməklə ümumi maşından 60% az enerji sərfiyyatı.

Texniki Parametrlər

Daha çox maşın modeli üçün bizimlə əlaqə saxlayın, sizə ən qısa zamanda cavab verəcəyik!
Model	Qütb məsafəsi (mm)	Boğaz dərinliyi (mm)	Slayder vuruşu (mm)	Maksimum hündürlük (mm)	Güc (kw)	Çəki (kq)	Ölçü (mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

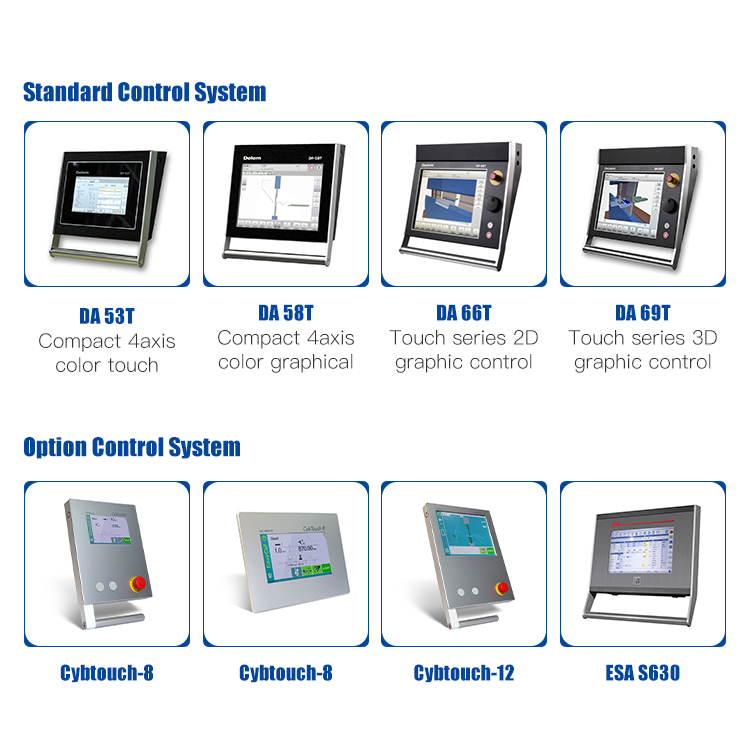

Nəzarət Sistemi

Amuda CNC bükmə maşını müxtəlif idarəetmə sistemləri ilə təchiz oluna bilər. Yüksək səmərəli arxa ölçmə sistemimiz müştərilərimizə müxtəlif avtomatlaşdırma həlləri təqdim edir.

Maşın ekranı

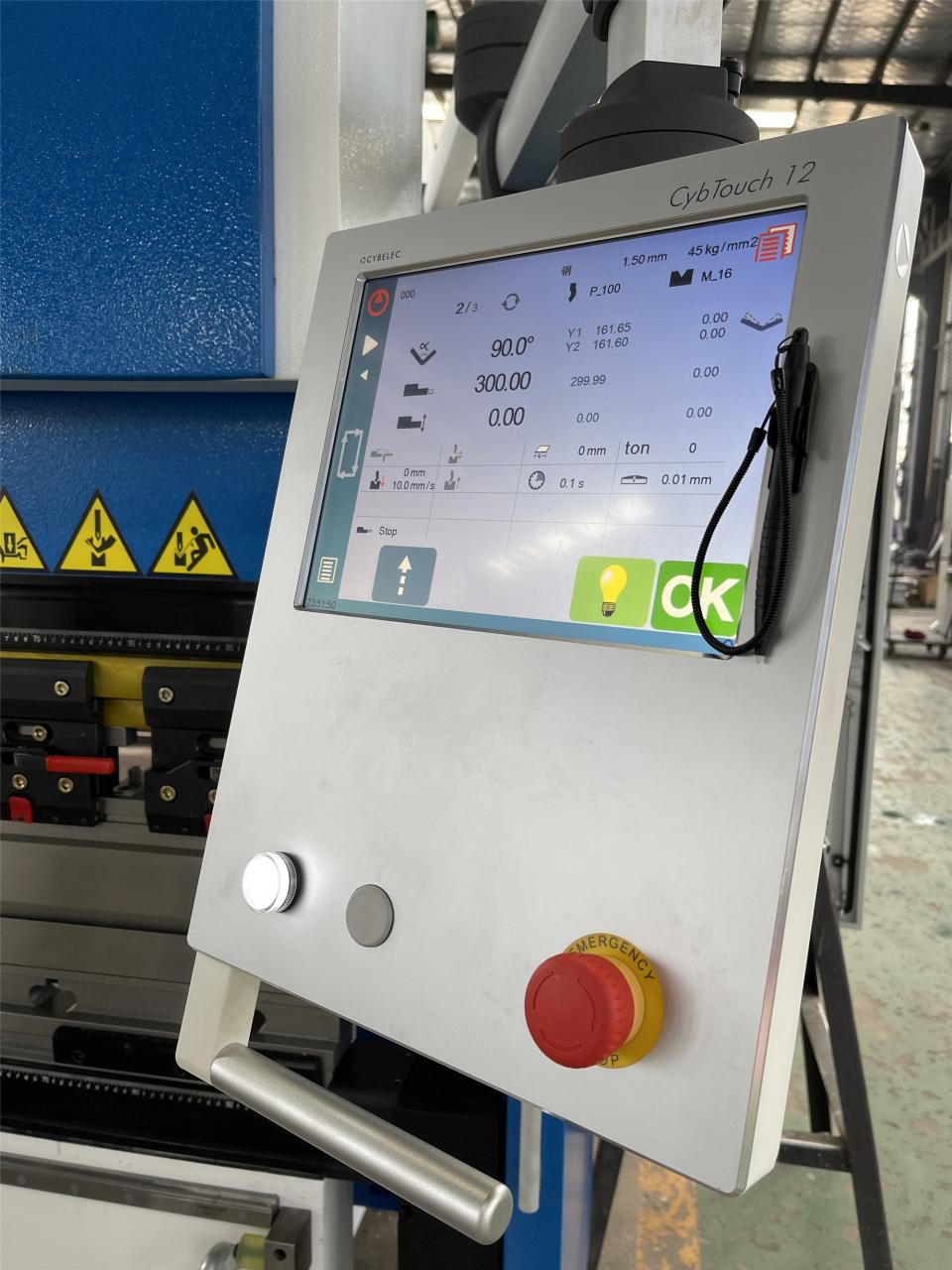

Cybtouch-12 Nəzarət Sistemi

1. 4 oxu idarə edir.

2. Avtomatik əyilmə ardıcıllığı (seçim).

3. Bükülmə ehtiyatının hesablanması.

4. Təzyiq - tacın hesablanması.

5. Hər bir hissə və ya əyilmə üçün modul alətlər.

6. Bucaq və arxa ölçünün korreksiyası.

7. Kompüter və ya notebook ilə simsiz əlaqə vasitəsilə tele-xidmət.

8. Məlumatların ötürülməsi/yedeklənməsi üçün yaddaş kartı üçün USB port.

Yüksək Səmərəli İş Masası

1, Heç bir müdaxilə konturları olmadığı üçün bütün əyilmə uzunluğundan istifadə edə bilərsiniz.

2, CNC xüsusi qəlib

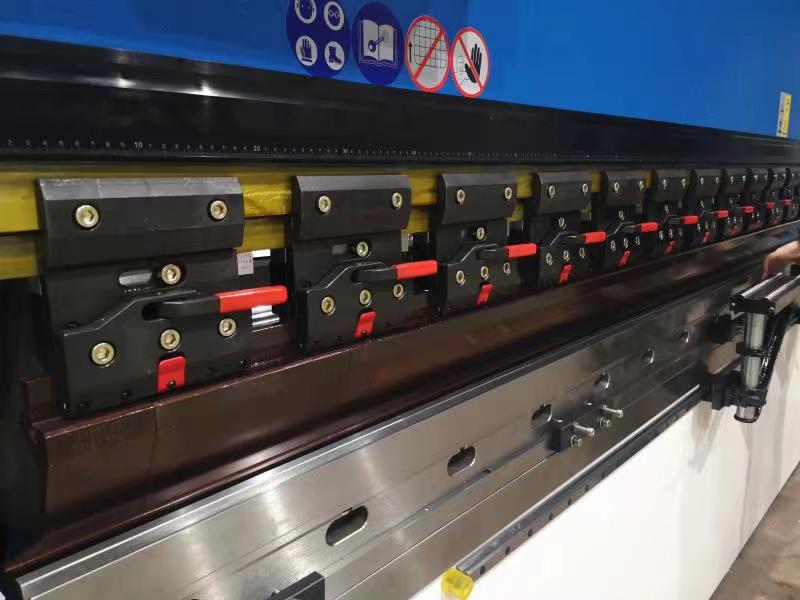

3, Sürətli klip: quraşdırma vaxtlarınızı azaltmaq üçün şaquli quraşdırma sayəsində sürətli alət dəyişir.

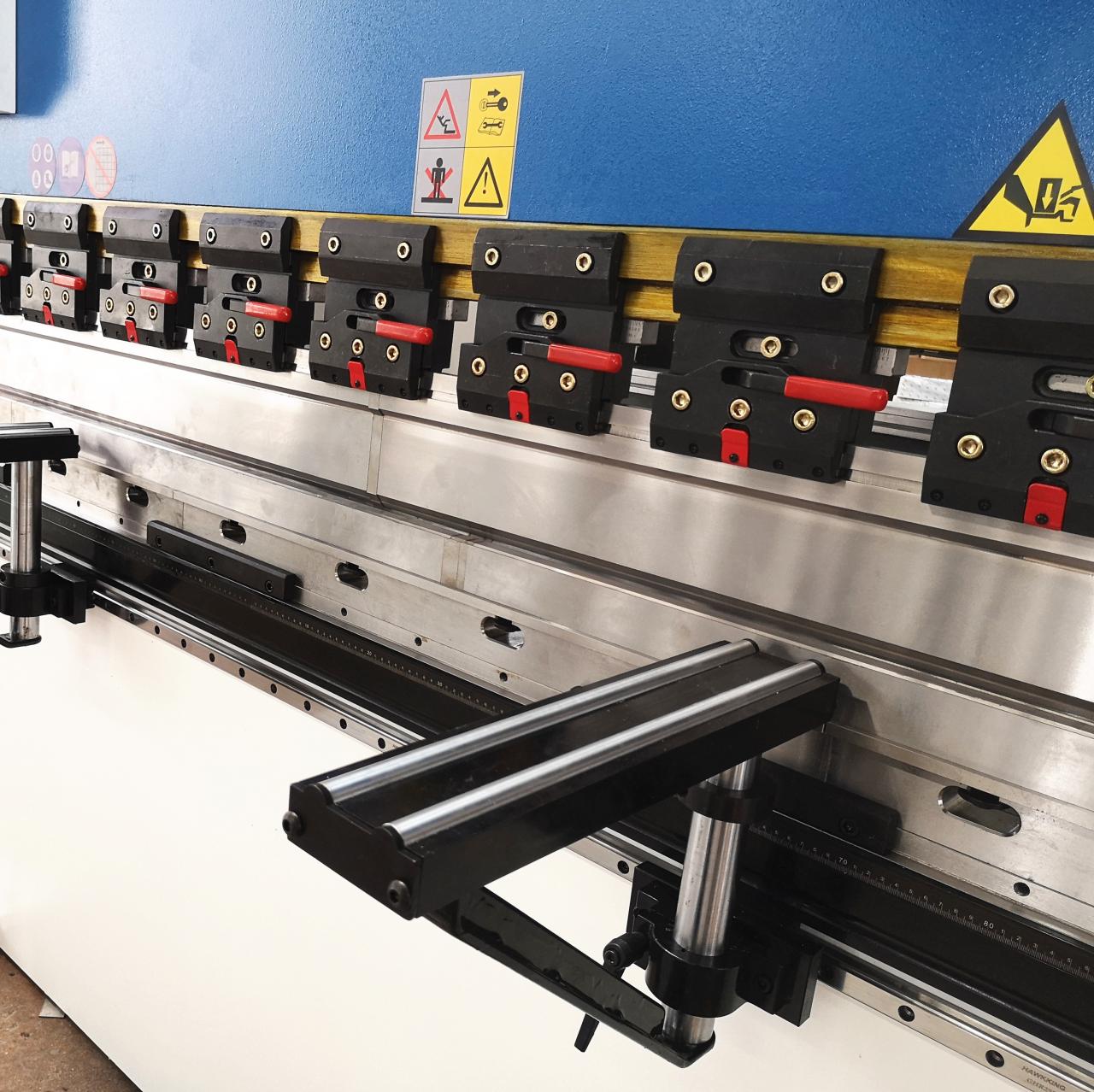

4, Dəstəkləyici qollar: Erqonomik dayaq mötərizələri və led iş sahəsinin işıqlandırılması iş rahatlığınızı maksimum dərəcədə artırmağa xidmət edir.

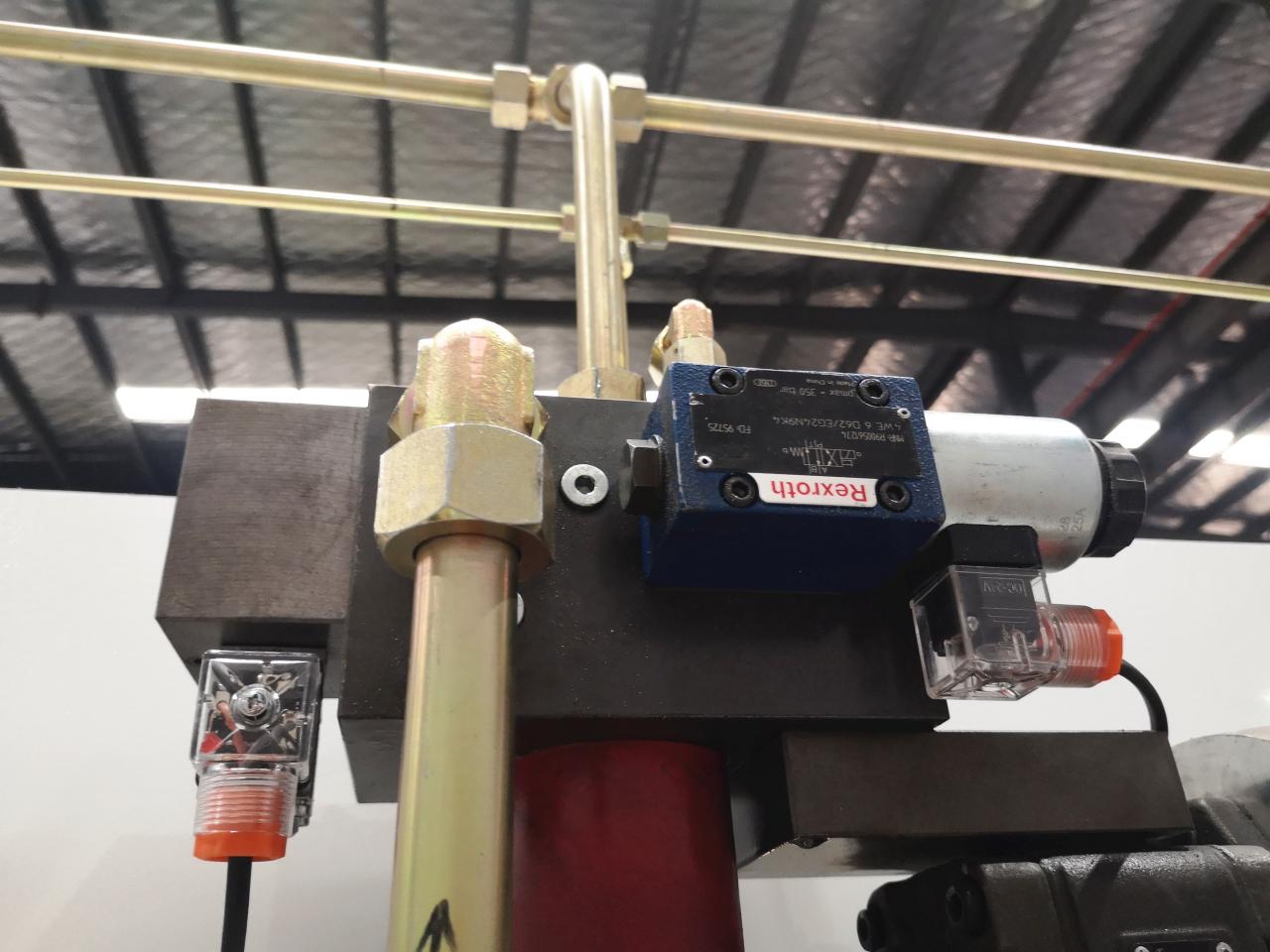

5. Hidravlik klapan (Almaniyadan Rexroth)

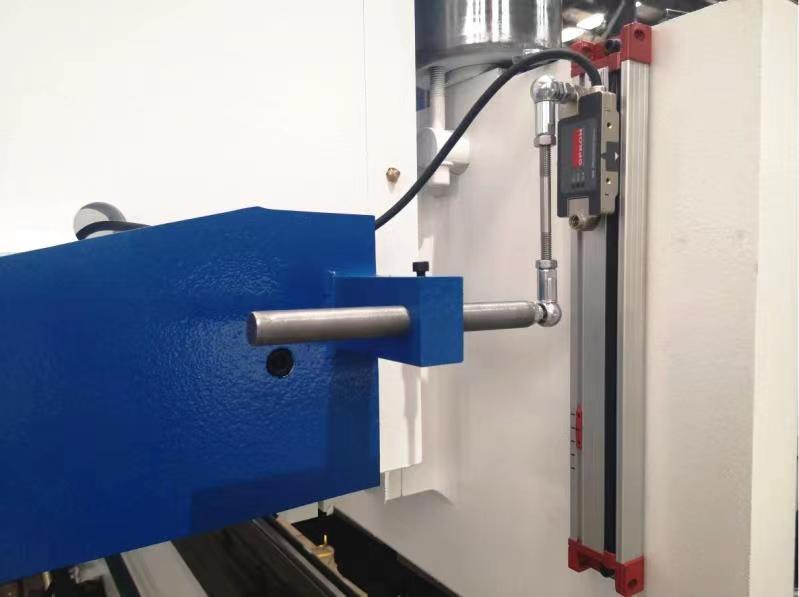

6, GIVI Grating hökmdarı (İtaliyadan): dəqiq yerləşdirmə vuruşu səyahət

7, Avtomatik Taclandırma Sistemi: Daha dəqiq əyilmə bucağı vermək üçün

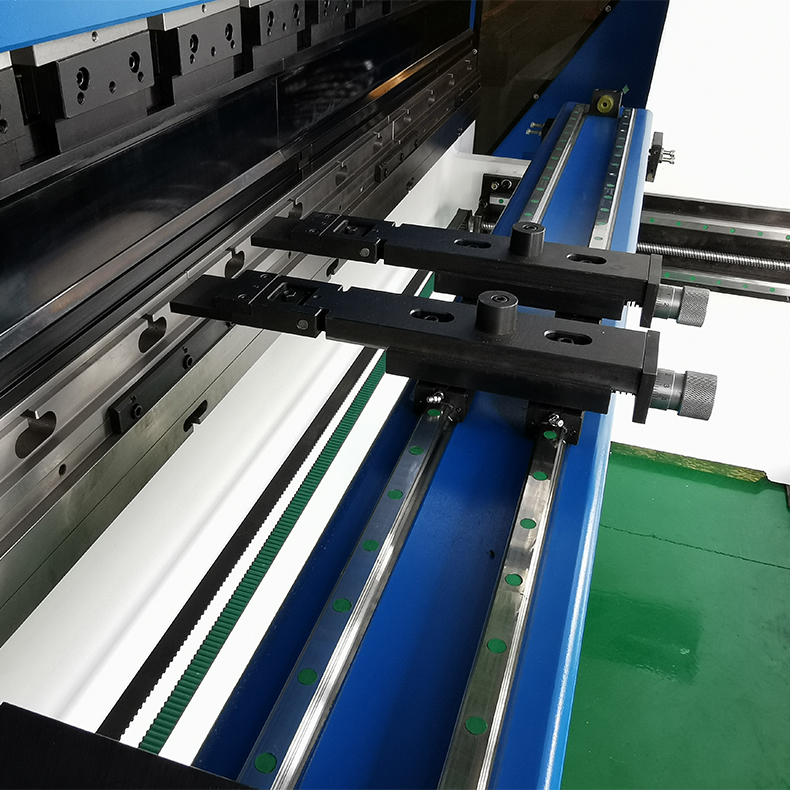

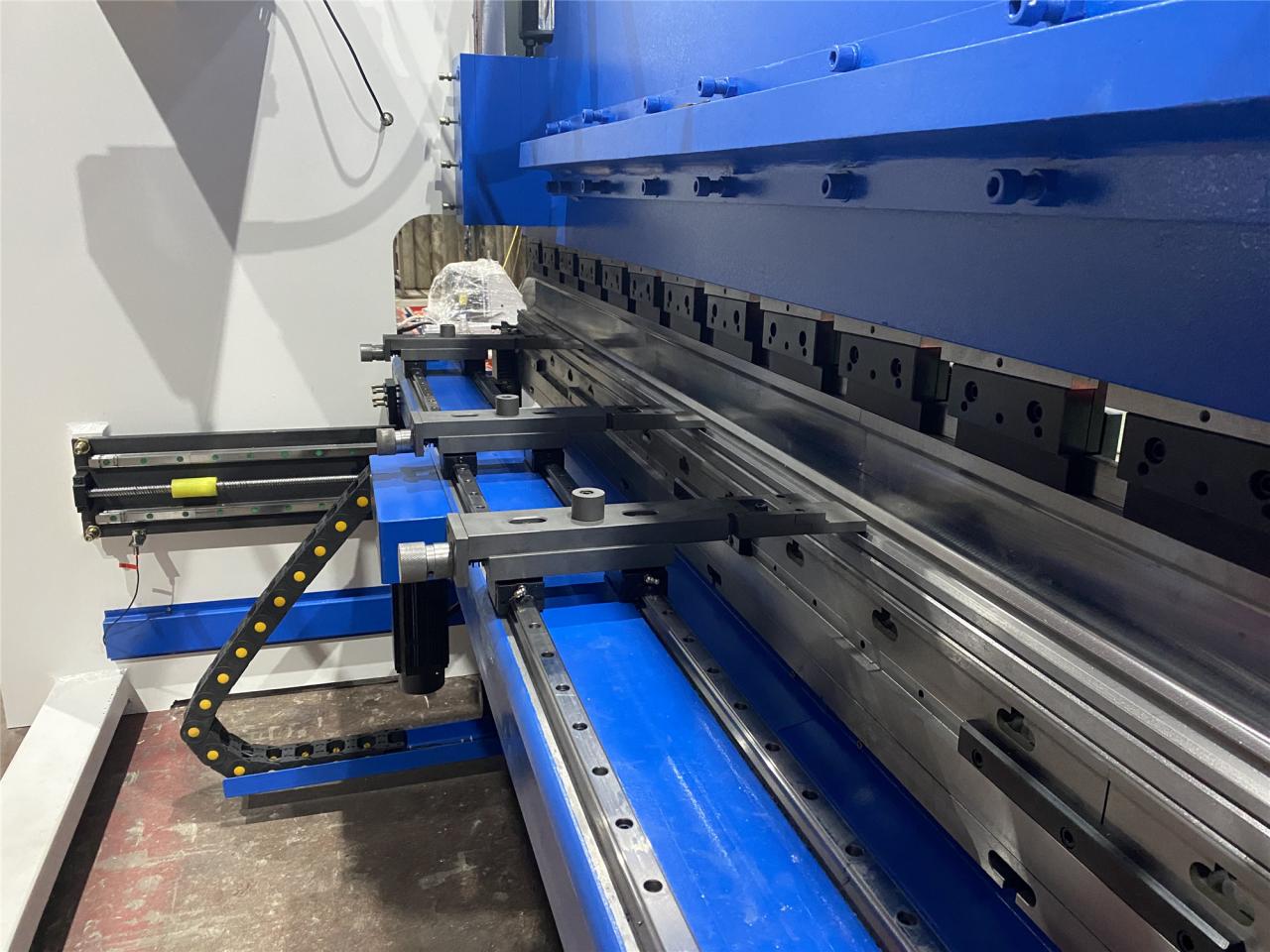

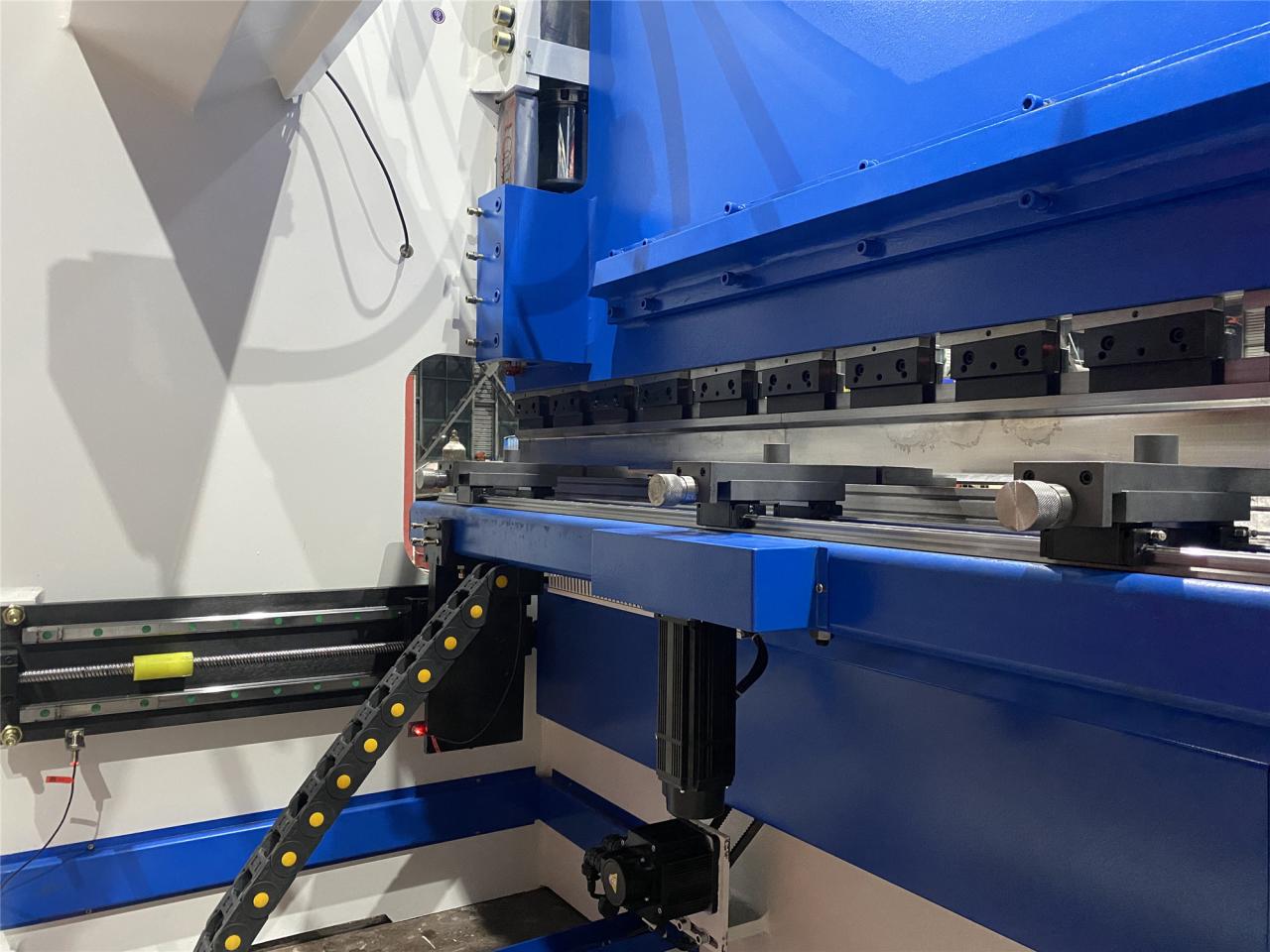

8, Lazer təhlükəsiz Yüksək səmərəli və güclü arxa ölçü

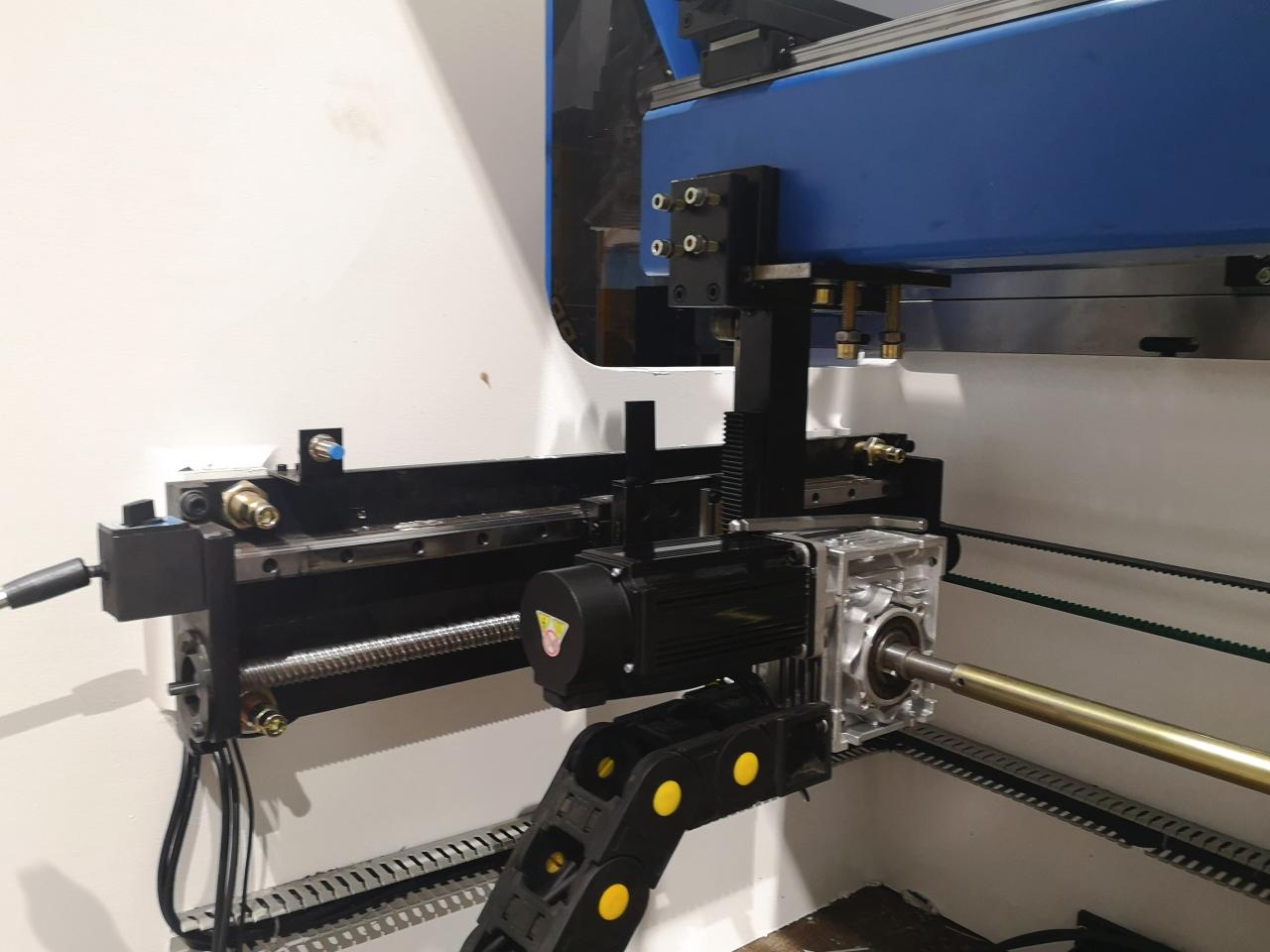

1, Servo motor sürücüsünün arxa ölçmə cihazı: sürəti artırmaq və enerjiyə qənaət etmək üçün servo sürücü arxa ölçmə sistemi.

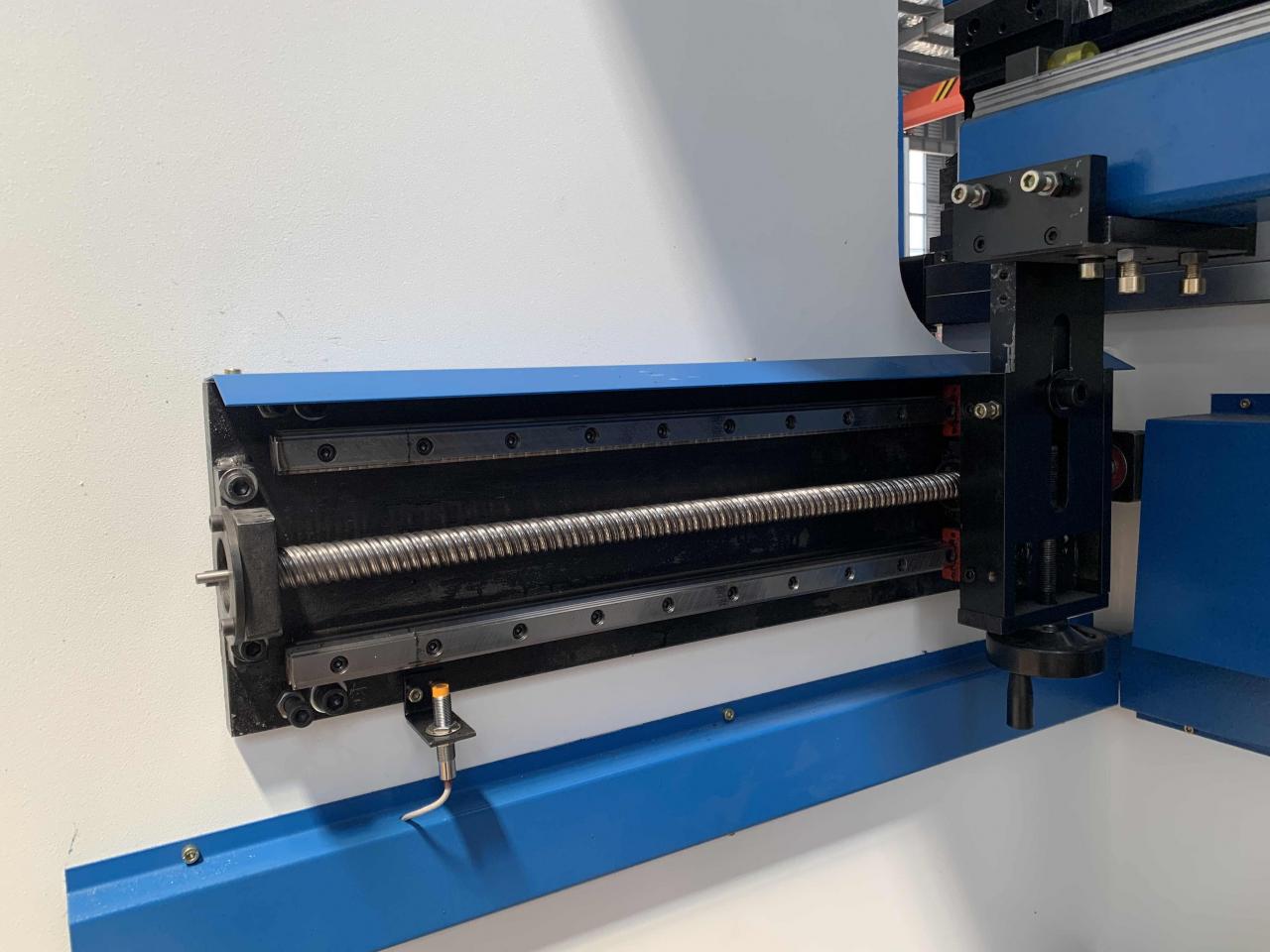

2, Top vinti və xətti bələdçi Dinamik arxa ölçü cihazları və top vinti və xətti bələdçi sayəsində yüksək sürətli ox.

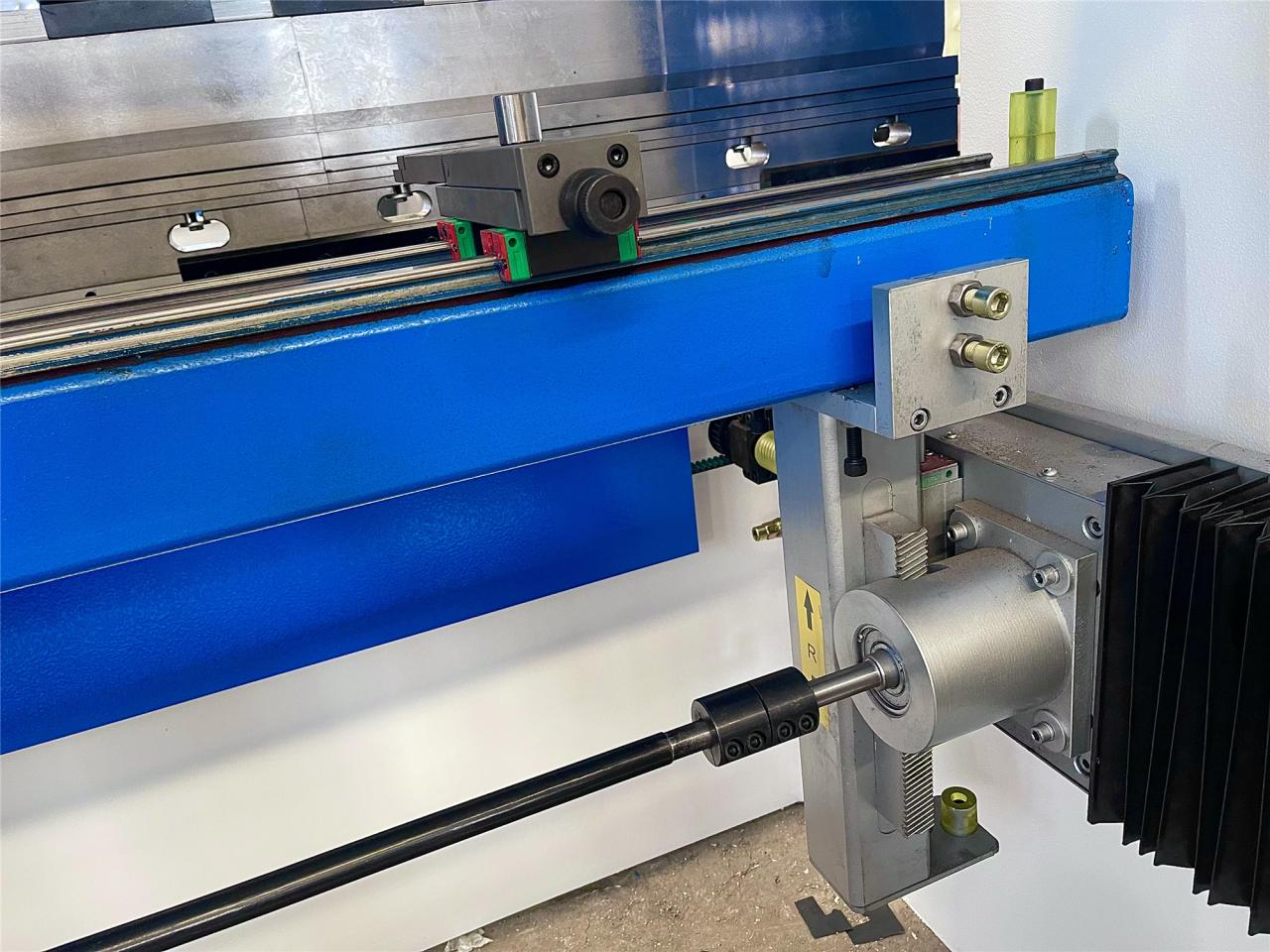

3, Barmaq hərəkətinin dəqiqliyini yaxşılaşdırmaq üçün ikiqat xətti bələdçilər və inteqrasiya olunmuş dəstək şüası.

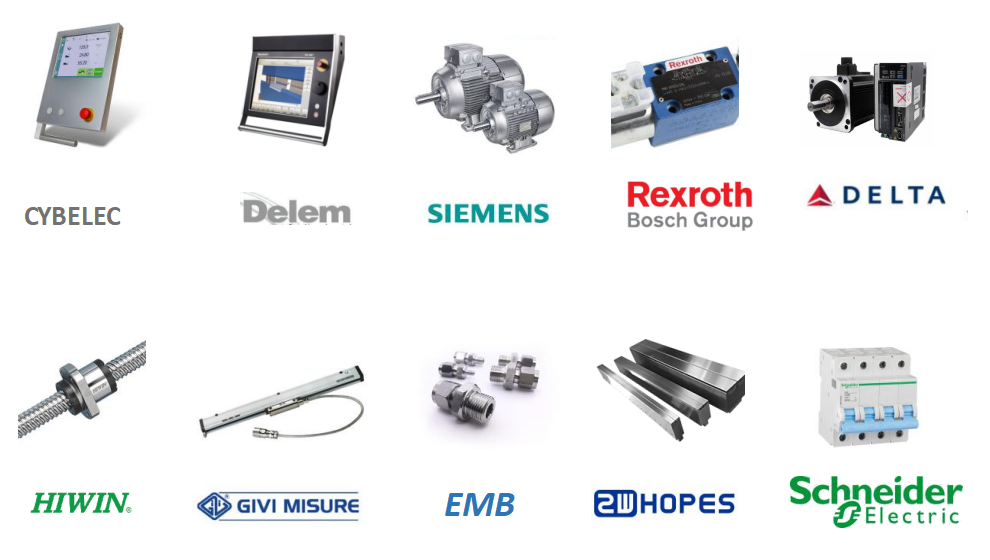

Beynəlxalq Marka Təsdiq edir

Əsas Konfiqurasiya

Əsas motor	Siemens, Almaniya
Elektrik	Schneider, Fransa
Hidravlik klapan	Rexroth, Almaniya
Yağ Pompası	Sunny, ABŞ
Sızdırmazlıq halqası	EMB, Almaniya
Nəzarətçi	DELEM DA66T
Ayaq açarı	Sanyuan Honq Konq
Silindr	Jining Taifeng, Şandunq
Top vinti və xətti bələdçi	HIWIN, Tayvan
Servo sürücü	DELTA, Tayvan
Izgara hökmdarı	GIVI, İtaliya

Təhlükəsizlik və Etibarlılıq

Bütün komponentlər əsasən Almaniya, ABŞ, Hollandiya, İtaliya və İsveçrədən Avropa standartlarına uyğun sertifikatlaşdırılıb. Bütün struktur hissələri sonlu elementlər üsulu ilə hesablanır və yalnız yüksək keyfiyyətli polad S275 və S355 JR, yəni J2 (N) istifadə olunur.

İş masasının qorunması

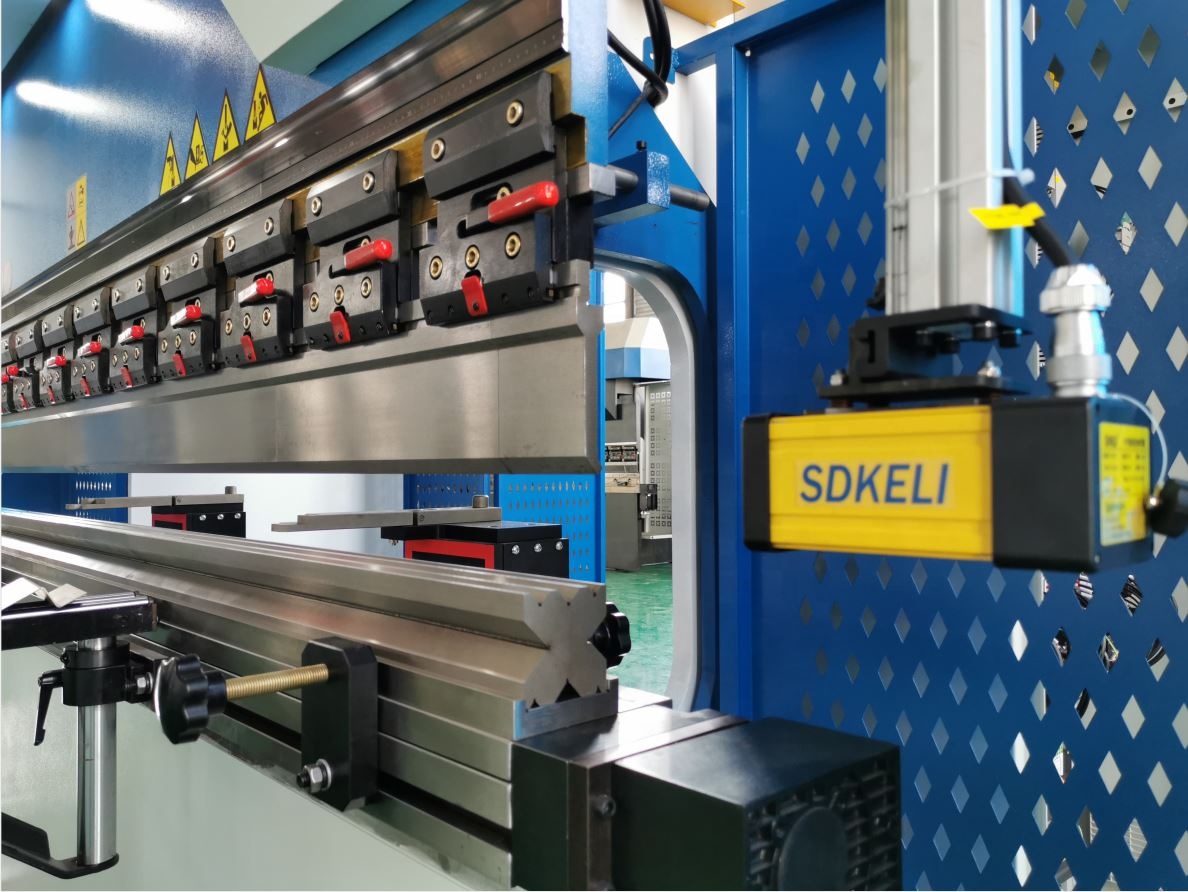

Lazerdən qorunma: Lazer tərəfindən maneə aşkar edildikdə bıçaq dayanır.

Mexanik arxa

İşıq pərdəsi mühafizəsi və ya Nöqtə mühafizəsi və ya təhlükəsizlik çəpəri, insanları təhlükəli iş yerləri barədə xəbərdar etmək üçün.

İş masasının tərəfləri

İnsanların diqqətsiz girişinin qarşısını almaq üçün təhlükəsizlik çəpəri.

Təfərrüatlar

• Sürgü vuruşu (mm): 160 mm
• Avtomatik Səviyyə: Tam Avtomatik
• Boğaz Dərinliyi (mm): 320 mm
• Maşın növü: Sinxronlaşdırılmış
• İş masasının uzunluğu (mm): 4000
• İş masasının eni (mm): 140 mm
• Ölçü: 4000 x 1700 x 2800 mm
• Vəziyyət: Yeni
• Mənşə yeri: Anhui, Çin
• Material / Metal Emal: Pirinç / Mis, Paslanmayan Polad, Alaşımlı, Karbon polad, Alüminium
• Avtomatlaşdırma: Avtomatik
• Əlavə xidmətlər: emal
• İl: 2022
• Çəki (KG): 11000
• Motor Gücü (kw): 11 kw
• Əsas satış nöqtələri: Rəqabətli qiymət
• Zəmanət: 2 il
• Tətbiq olunan sənayelər: Otellər, Tikiş sexləri, Tikinti materialları mağazaları, Maşın təmiri sexləri, İstehsalat Zavodu, Qida və İçki Fabriki, Fermalar, Restoran, Məişət İstifadəsi, Pərakəndə satış, Qida Dükanı, Çap sexləri, Tikinti işləri, Enerji və Mədən, Qida və İçki Mağazaları , Reklam Şirkəti
• Salonun yeri: Kanada, Rusiya
• Marketinq növü: Yeni Məhsul 2022
• Maşın Test Hesabatı: Təqdim edilmişdir
• Video çıxış-yoxlama: Təmin edilir
• Əsas komponentlərə zəmanət: 2 il
• Əsas komponentlər: podşipnik, motor, nasos, dişli, PLC, təzyiqli gəmi, mühərrik
• İdarəetmə sistemi: DELEM CT8
• Model: 160T-4000
• Elektrik komponentləri: Fransadan Schneider
• Rəng: Fərdi
• İstifadəsi: Metal təbəqənin əyilməsi
• Nəzarət oxları: 4 1
• Sertifikatlaşdırma: CE ISO SONCAP
• Əsas Motor: Almaniyadan Siemens
• Çatdırılma müddəti: 30 gün
• Satışdan sonrakı xidmət: Pulsuz ehtiyat hissələri, Sahədə quraşdırma, istismara vermə və təlim
