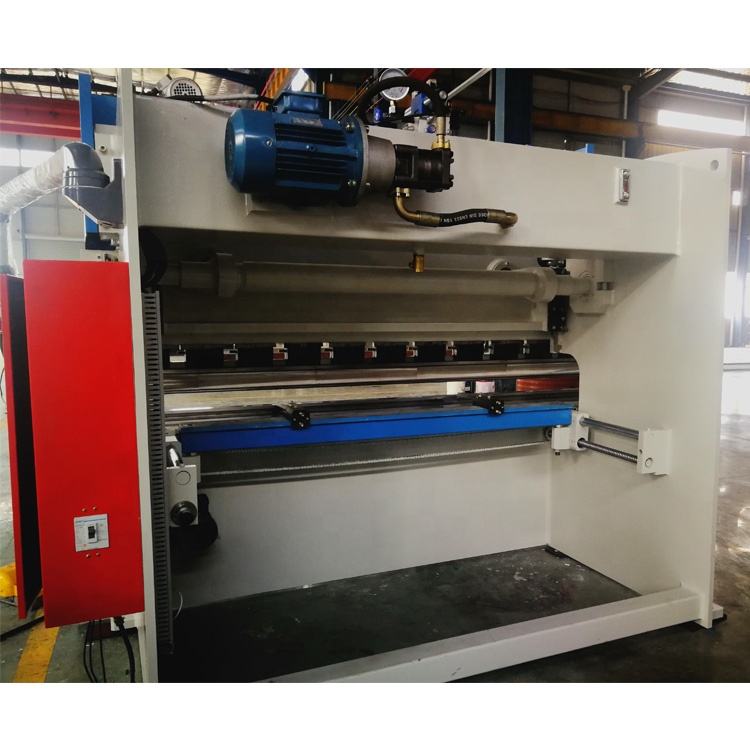

Hidravlik Pres Əyləc 3 Metr 160 Ton Yüksək Keyfiyyətli Cnc Wc67y-Bükmə Maşını

Məhsul təsviri

Hidravlik pres əyləc cnc əyilmə maşını, dəqiq arxa dayaq, servo motor, təhlükəsizlik mühafizəsi, sürətli sıxac, top vinti və xətti bələdçi. Hamısı Almaniya, ABŞ, Hollandiya, İtaliya Brend hissələri. Bükülmə qalınlığı və uzunluğu fərdi olaraq istehsal edilə bilər.

Yüksək dəqiqlikli arxa ölçmə cihazı

Kəsilə bilən qrafika

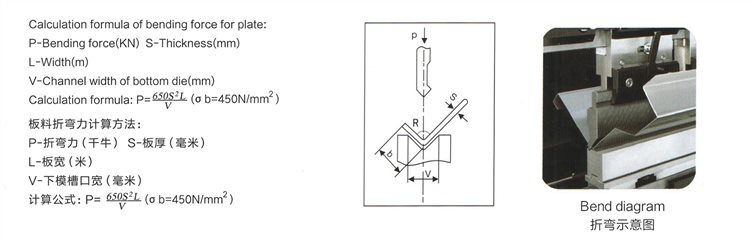

Vərəqlərin əyilmə gücünün hesablanması üsulu

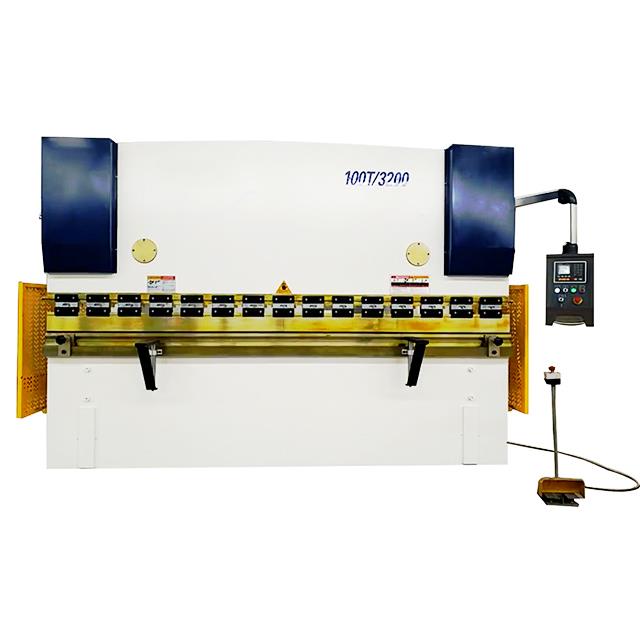

WC67Y/K əyləci basın

• Servo motora nəzarət
• 100-ə qədər proqramı saxlayın
• Proqram başına 25 döngəyə qədər
• Alətlər kitabxanası və alət proqramı
• Avtomatik əyilmə bucağı proqramı
• Daha yüksək ram və backgahge sürəti
• Daha yüksək əyilmə və yerləşdirmə dəqiqliyi

WC67Y/K Xüsusiyyətləri

• Bütün qaynaqlanmış maşın quruluşu yüksək sərtliyə nail olur; maşın pres əyləcinin etibarlılığını və dəqiqliyini təmin edə bilən ANSYS proqramı tərəfindən hazırlanmışdır.
• Arxa ölçmə üçün mühərriklər mühərrikin tezliyini və gərginliyini dəyişdirərək arxa və qoçun yüksək yerləşdirmə dəqiqliyinə nail ola bilən çevirici tərəfindən idarə olunur.

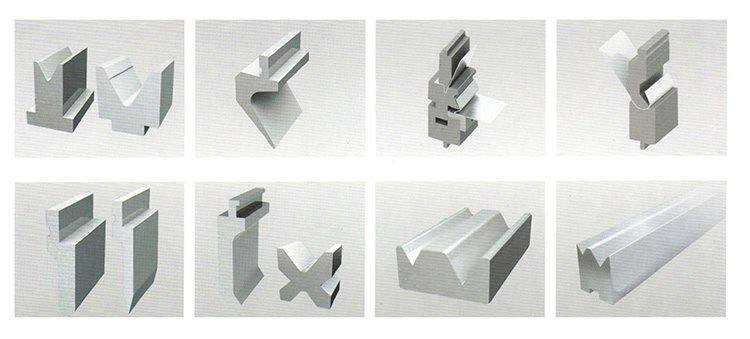

• Müştərinin tələblərinə uyğun olaraq müxtəlif zərb alətləri və zərb alətləri isteğe bağlıdır, məsələn, Multi-V zərb aləti, radius zərb aləti, qaz boynu zərb alətləri və s.
• X oxu (Backgahge) və Y oxu (Ram vuruşu və ya silindr vuruşu) 40-a qədər proqram qrupunu saxlaya bilən E21 sistem nəzarətçisi tərəfindən proqramlaşdırıla bilər. Yan və arxa metal qoruyucu Avropa təhlükəsizlik standartlarına cavab verir.
• Hidravlik aşırı yüklənmə daşqın klapan ilə qorunur, Sistem təzyiqi təzyiq açarı ilə asanlıqla tənzimlənə bilər.
• Təcili düymə ilə ayaq açarı qəza baş verdikdə maşını dərhal dayandıra bilər.

Növ	Nominal təzyiq	İş masasının uzunluğu	Sütun aralığı	Boğaz dərinliyi	Slayd vuruşu	Maksimum Açıq	Motor Gücü	Ölçülər
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KVt)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

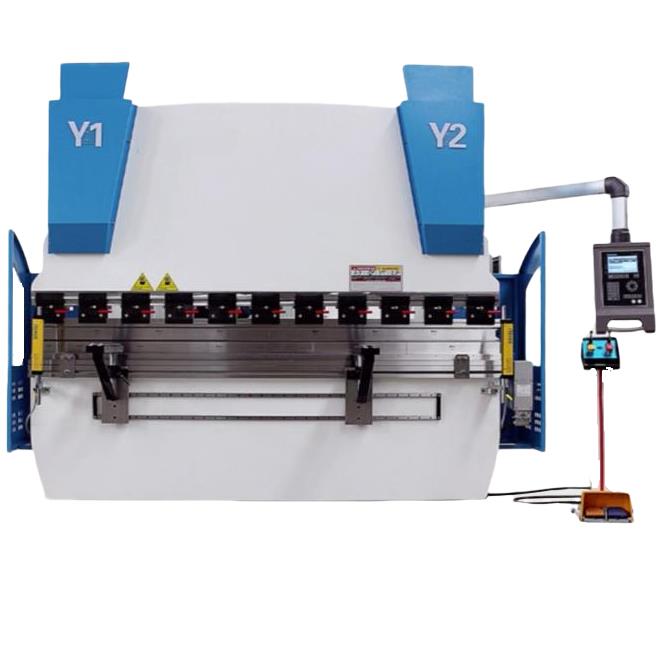

WE67K pres əyləci

WE67K Series Elektro-hidravlik Servo Pres Əyləc CNC Bükmə Maşın, ayrılmaz qaynaq və inteqral emal quruluşunu qəbul edir.

Korpusun əsas komponentləri dəzgahın etibarlılığını və ümumi dəqiqliyini təmin edən ANSYS sonlu elementlərin təhlili proqramı ilə təhlil edilir.

Hər iki tərəfdəki əsas yağ silindri ənənəvi mexaniki çəngəl tipli əyilmə maşınının vuruşa nəzarət rejimindən keçir və Almaniyadan gətirilən elektro-hidravlik servo klapan və Almaniyadan gətirilən ızgara hökmdarından ibarət qapalı dövrəli idarəetmə rejimini qəbul edir.

WE67YK Xüsusiyyətləri

• Qabaqcıl Konfiqurasiya, yüksək dəqiqlik və yüksək effektivlikli CNC hidravlik pres əyləci
• Bütöv qaynaq quruluşu
• Elektro-hidravlik servo sistem, sürüşmə sinxronizasiyasını idarə edən qapalı dövrə
• İkiqat taclama mexanizmi
• 3 1 oxlu standart konfiqurasiya:
  Y1 (sol silindrdən yuxarı-aşağı)
  Y2 (sağ silindrdən yuxarı-aşağı)
  X (arxadan irəli-geri)
  V (hidravlik taclama)

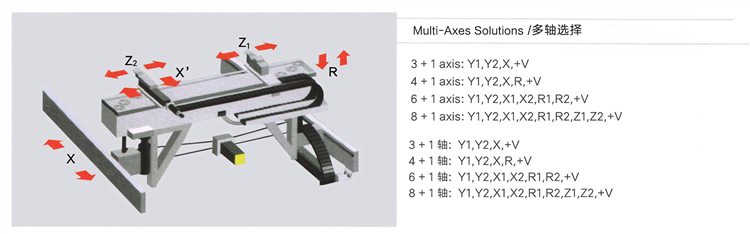

• Arxa plan sistemi isteğe bağlıdır:
  4 eksenli arxa dayaq (X. R, Z1. Z2)
  5 eksenli arxa dayaq (XR Z1. Z2,X')
  6 oxlu arxa dayaq (X1. X2. R1. R2, Z1. Z2)

Növ	Nominal təzyiq	İş masasının uzunluğu	Sütun aralığı	Boğaz dərinliyi	Slayd vuruşu	Maksimum Açıq	Motor Gücü	Ölçülər
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KVt)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

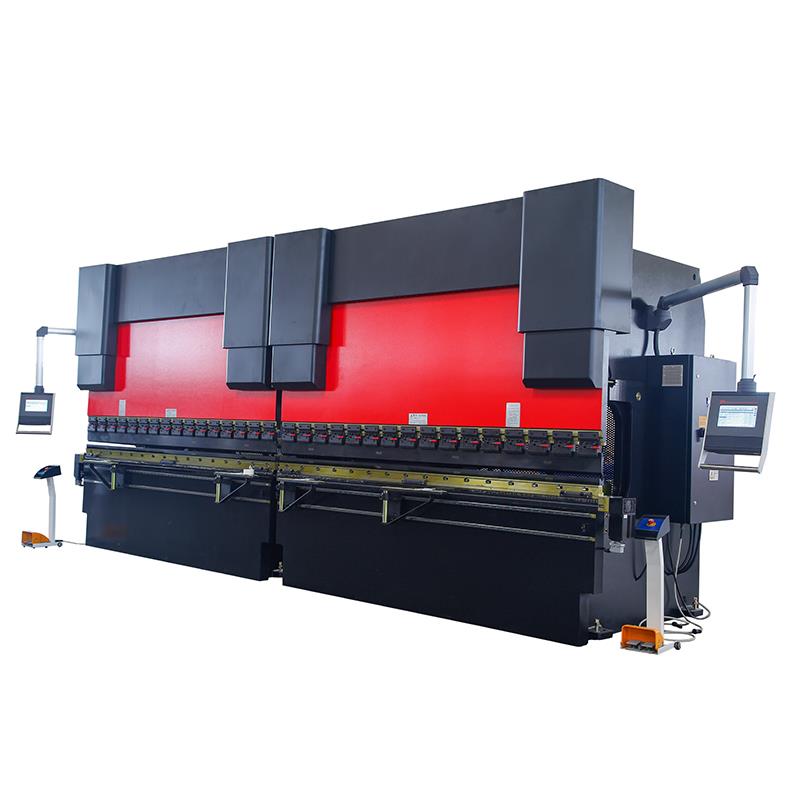

Tandem pres əyləci

• İki (WC67Y/WE67K) ikili maşın əlaqəsi sinxron avadanlığını konfiqurasiya etmək üçün iki əsas çərçivə seçilmişdir.
• İki maşınlı birləşdirilmiş əyilmə maşını, xüsusilə şəhər tikintisi, magistral işıq dirəyi, elektrik dirəyi və s. üçün uyğun olan super uzun iş parçasını emal edə bilər.
• İki növ dəzgah da istehsalın səmərəliliyini artırmaq üçün ayrıca istifadə edilə bilər və əyilmə kompensasiyası mexanizmi ilə təchiz edilmişdir.
• Sinxron mexanizm mexaniki maye servo və mexaniki bloku qəbul edir.
• Bu maşın 400 tonluq iki dəst pres əyləci ilə birləşdirildi.
• Tandem nəzarəti sinxron işləməyə nail olur. Tək maşın iş masası, sağ və sol divar lövhəsi ilə birləşdirilib.
• Daşınma səbəbindən biz yığılmış quruluşu qəbul edirik. Raf güclü sərtliyə malikdir, sağ və sol divar lövhəsində iki silindr quraşdırılıb, hidravlik sistem elektrik sisteminin təsirində olub, ötürücü ram aşağı işləyir. Qoçun üzərində yuxarı stendlər var, yuxarı və aşağı stendlərə toxunduqda sistem təzyiqi yüksəldərək iş parçalarını əmələ gətirir.
• Fərqli kalıplarla və müxtəlif əyilmə növləri altında müxtəlif formalarda iş parçaları əldə edə bilər. Keyfiyyət sabitdir və
  etibarlı.

Növ	Nominal təzyiq	İş masasının uzunluğu	Sütun aralığı	Boğaz dərinliyi	Slayd vuruşu	Maksimum Açıq
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

Tez-tez verilən suallar

Q1. Əsas məhsulumuz nədir?

A1: Şirkətimiz RAYMAX tərəfindən peşəkar təbəqə metal emalı maşınlarıdır. Dörd sütun pres maşını, qabartma qapı pres maşını, əyilmə maşını, kəsmə maşını, cnc plazma kəsmə maşını, yayma maşını, zımbalama maşını, hidravlik dəmirçi, qaynaq avadanlığına diqqət yetirin. Bütün bu maşınlar çən, tava, trolley və s. üçün həll olunacaq.

Q2. Qiyməti nə vaxt ala bilərəm?

A2: Biz adətən 8 saat ərzində kotirovka təklif edirik, Təcili təklif üçün xüsusi üçün bizimlə əlaqə saxlayın.

Q3. Ticarət müddəti nədir?

A3: Tələbiniz kimi köhnə iş fabriki, FOB Dalian, CNF və ya CIF qəbul edirik.

Q4. İstehsalımızın aparıcı müddəti nə qədərdir?

A4: Avadanlığın növündən asılıdır.
Biz tez-tez malları 35 gün ərzində çatdırırıq.

Q5. Ödəniş müddəti nədir?

A5: Göndərmədən əvvəl T / T ilə və ya baxışda L / C ilə.

Q6. Göndərmə zamanı məhsullar zədələnərsə, əvəzini necə əldə etmək olar?

A6: Birincisi, zərərin səbəbini araşdırmalıyıq. Eyni zamanda, sığortanı özümüz tələb edəcəyik və ya alıcıya kömək edəcəyik.
İkincisi, əvəzini alıcıya göndərəcəyik. Yuxarıdakı zərərə görə məsul şəxs dəyişdirmə xərclərini öz üzərinə götürəcəkdir.

Q7. Qablaşdırma şərtləriniz nədir?

A7: Qablaşdırma: konteyner daşınması üçün uyğun ixraca layiq paket.
Taxta qutu, dəmir palet, plastik film və s.

Q8. Çatdırılmadan əvvəl bütün mallarınızı sınaqdan keçirirsiniz?

A8: Bəli, çatdırılmadan əvvəl 100% testimiz var.

S9: Fabrikiniz harada yerləşir?

A9: Fabrikamız Liaoning əyalətinin Dalian şəhərində yerləşir.

Q10: Zəmanətiniz nədir?

A10: Zəmanət: Kommersiya fəaliyyətindən sonra 24 ay və ya daha əvvəl istifadə müddəti başa çatmaq şərtilə göndərilmə tarixindən 18 ay.

S11: Siz otuz nəfərin göndərişdən əvvəl yoxlamasını təşkil edə bilərsinizmi?

A11: Göndərmə öncəsi yoxlama: Təchizatçının göndərmə öncəsi yoxlaması Yekundur; alıcıların dəyərinə görə üçüncü tərəf tərəfindən göndərilmədən əvvəl yoxlama.

Q12: OEM loqotipimizi edə bilərikmi?

A12: Bəli, təqdim etdiyiniz rəsmli məhsullar üçün, əlbəttə ki, loqotipinizi tətbiq edirik ",

Təfərrüatlar

• Sürgü vuruşu (mm): 320 mm
• Avtomatik Səviyyə: Yarı avtomatik
• Boğaz Dərinliyi (mm): 450 mm
• Maşın Tipi: Burulma çubuğu, Əyləc basın
• İş masasının uzunluğu (mm): 3200
• İş masasının eni (mm): 400 mm
• Ölçü: 3260*3100*3800mm
• Vəziyyət: Yeni
• Material / Metal Emal: Pirinç / Mis, Paslanmayan Polad, Alaşımlı, Karbon polad, Alüminium
• Avtomatlaşdırma: Avtomatik
• Əlavə xidmətlər: emal
• Çəki (KG): 44000
• Mühərrikin Gücü (kw): 37 kw
• Əsas satış nöqtələri: Avtomatik
• Zəmanət: 1 il
• Tətbiq olunan sənayelər: Tikinti materialları sexləri, maşın təmiri sexləri, istehsalat zavodu, fermalar, pərakəndə satış, tikinti işləri , reklam şirkəti
• Showroom yeri: Amerika Birləşmiş Ştatları, Braziliya, Peru, Tayland, Argentina, Çili, Kolumbiya, Əlcəzair
• Marketinq növü: Yeni Məhsul 2020
• Maşın Test Hesabatı: Təqdim edilmişdir
• Video çıxış-yoxlama: Təmin edilir
• Əsas komponentlərə zəmanət: 1 il
• Əsas komponentlər: podşipnik, motor, nasos, dişli, PLC, təzyiqli gəmi, mühərrik, digər, sürət qutusu
• Güc: Hidravlik
• Xammal: Vərəq / Plate Rolling
• Satışdan sonrakı xidmət: Xaricdə maşınlara xidmət göstərə bilən mühəndislər, Pulsuz ehtiyat hissələri, Sahədə quraşdırma, istismara vermə və təlim, Sahəyə texniki xidmət və təmir xidməti, Video texniki dəstək, Onlayn dəstək
• Adı: pres əyləc maşınının qiyməti
• Nəzarətçi: ESTUN E21s
• Nəzarət: AC mühərrikləri tezlik çeviricisi
• Boğaz dərinliyi: 450 mm
• Növ: Hidravlik əyilmə alətləri
• Tətbiq: Paslanmayan Plitələrin Bükülməsi
• Sertifikatlaşdırma: ce
• Zəmanətdən sonra xidmət: Video texniki dəstək, Onlayn dəstək
