Delem Da58t 2d Qrafik Nəzarətçi ilə 4 Oxlu Cnc Tandem Pres Əyləci

Məhsulların təsviri

CNC Synchro Tandem Pres əyləcləri daha uzun vərəqləri bükmək üçün birləşdirilmiş 2 eyni model pres əyləcindən istifadə edir, xüsusilə uzunluq 8 m-dən çox, 2 maşın yüksək məhsuldarlıq qısa metal əyilmə üçün müstəqil əyilə bilər, sinxron texnologiya ilə eyni nəzarətçidən istifadə edir; müxtəlif modelləri tandem variantları ilə birləşdirə bilər, bir böyük pres qalın və böyük hissələri bükmə, bir kiçik pres incə və kiçik profilləri bükmə, 2 müxtəlif ölçülü dəzgahda ağlabatan dizaynla uzun hissələrin birlikdə əyilməsi ilə işlənə bilər.

Əsas xüsusiyyətləri

• Qabaqcıl mütənasib klapan hidravlik silindrləri sinxron işləməyə və dəqiq təkrarlanma performansına nail olmağa nəzarət edir.

• Zərbə daxilində təsadüfi bir nöqtədə idarə oluna bilmək

• Təkrarlanma dəqiqliyi /-0.01mm, paralellik dəqiqliyi /-0.02mm

• Yüksək dəqiqlik üçün əyilmə kompensasiya masası və ya tac sistemi

• Mükəmməl performans təmin etmək üçün xətti miqyaslı, Bosch-Rexroth klapanları, servo mühərrikləri və digər məşhur brend elementləri ilə birlikdə Holland Delem DA58T CNC

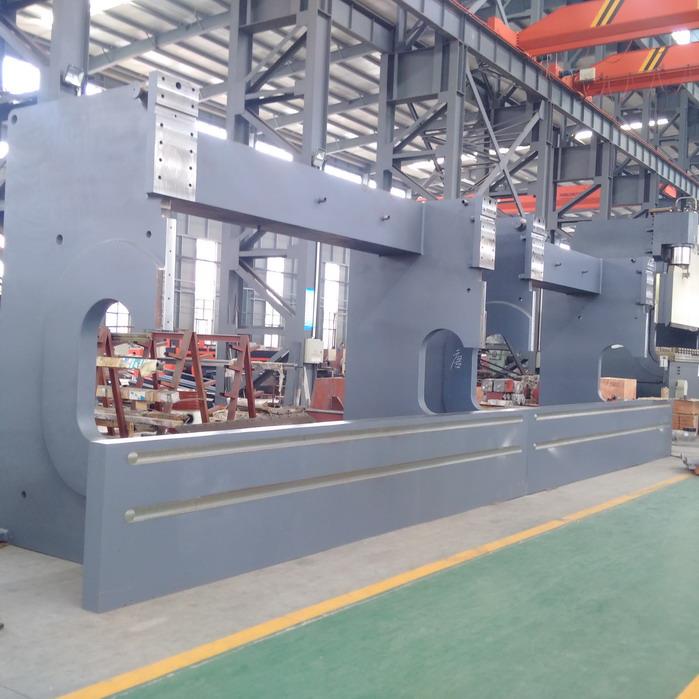

Maşın bloku

Bu seriyalı cnc pres əyləci yük altında minimum əyilmə üçün sərt çərçivəyə malikdir. Maşın qaynağı aparat və qaynaq robotlarının qaynaqlanması ilə aparılır. Qaynaqdan sonra vibrasiya sistemi ilə gərginliyin aradan qaldırılması prosesini həyata keçiririk. Stressin aradan qaldırılması prosesindən sonra maşın çərçivəsi dəqiqlik üçün CNC 5 oxlu emal mərkəzlərinə gedir. Bütün istinad səthləri və əlaqə delikləri işlənir. Bütün bu proseslər sayəsində maşın çərçivəsinin həssaslığı uzun müddət qorunur. DELEM DA58T 2D Qrafik Sensorlu Ekran CNC Pres əyləc nəzarətçisi

■ 2D qrafika toxunma ekranının proqramlaşdırılması

■ 15'' yüksək keyfiyyətli rəngli TFT

■ Bükülmə ardıcıllığının hesablanması

■ Təcrübə nəzarəti

■ Servo və tezlik çeviricisinə nəzarət

■ Qapalı dövrəli, eləcə də açıq dövrəli klapanlar üçün təkmil Y oxuna nəzarət alqoritmləri.

■ USB, periferik interfarcing

■ Profle-T oflayn proqram təminatı

Təfərrüatlar Şəkillər

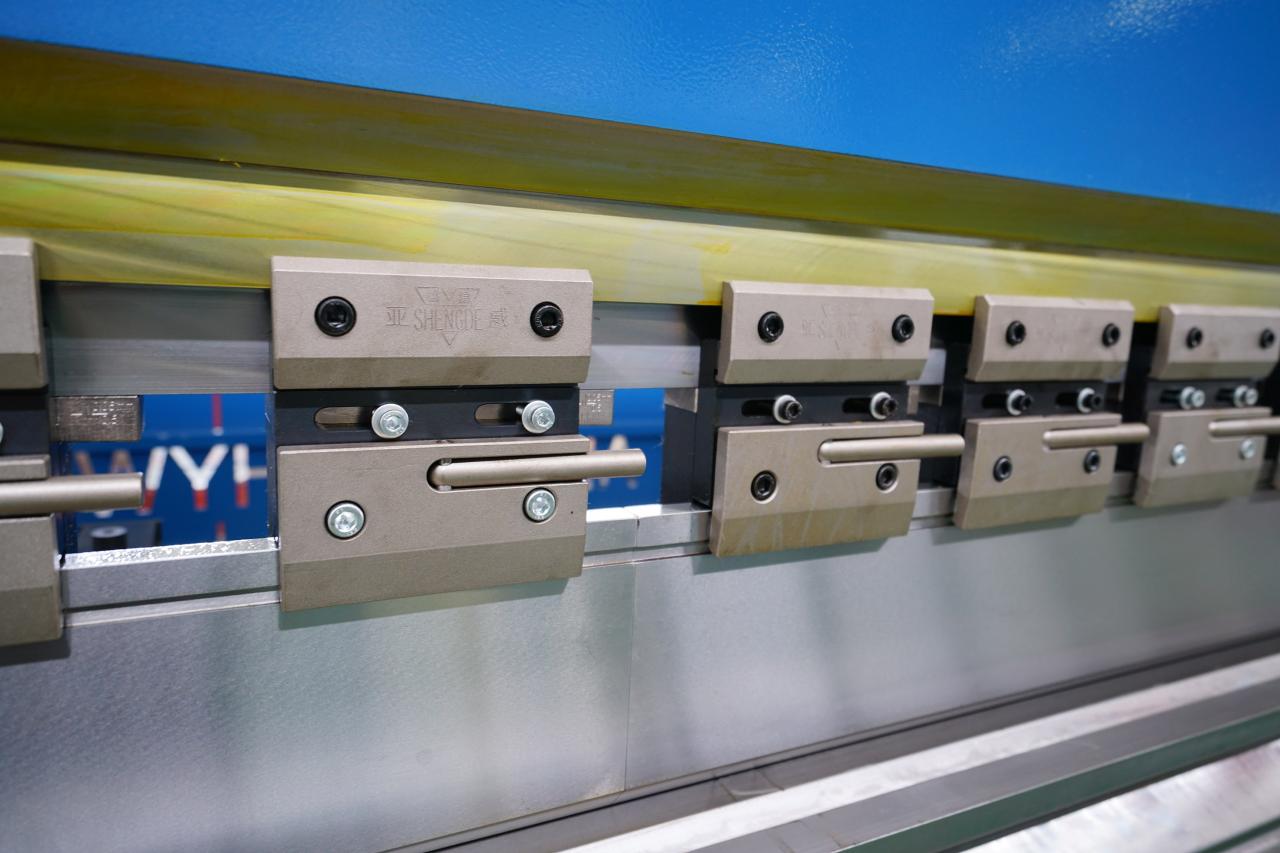

Mexanik sürətli sıxaclar

Üst kalıplar üçün mexaniki sürətli sıxacdan istifadə edərək, kalıpların dəyişdirilməsi daha rahat və təhlükəsizdir.

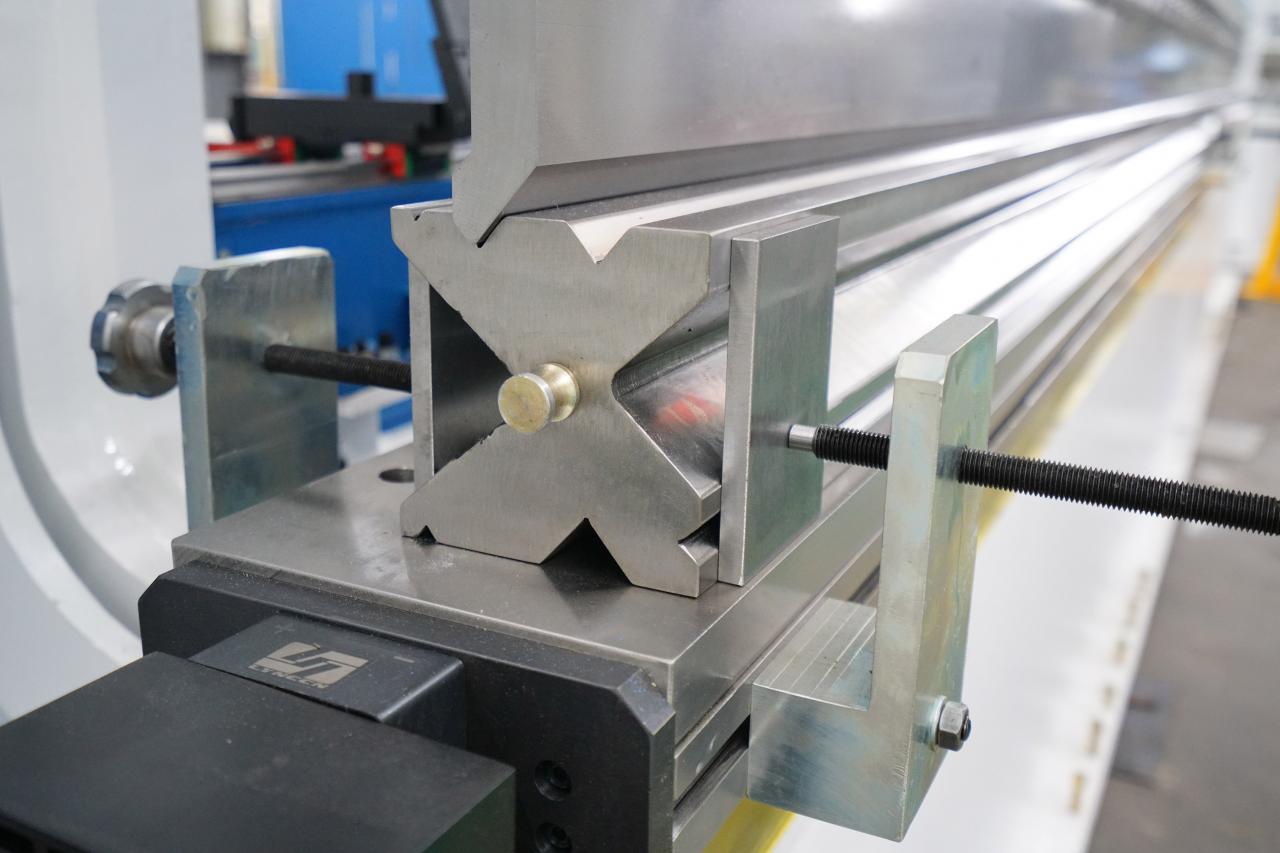

42Crmo Alətləri

Pres əyləc kalıpları 42Crmo poladdan hazırlanır və istilik müalicəsinin temperaturu 42 ° -ə qədər, kalıbın xidmət müddətini təmin edir.

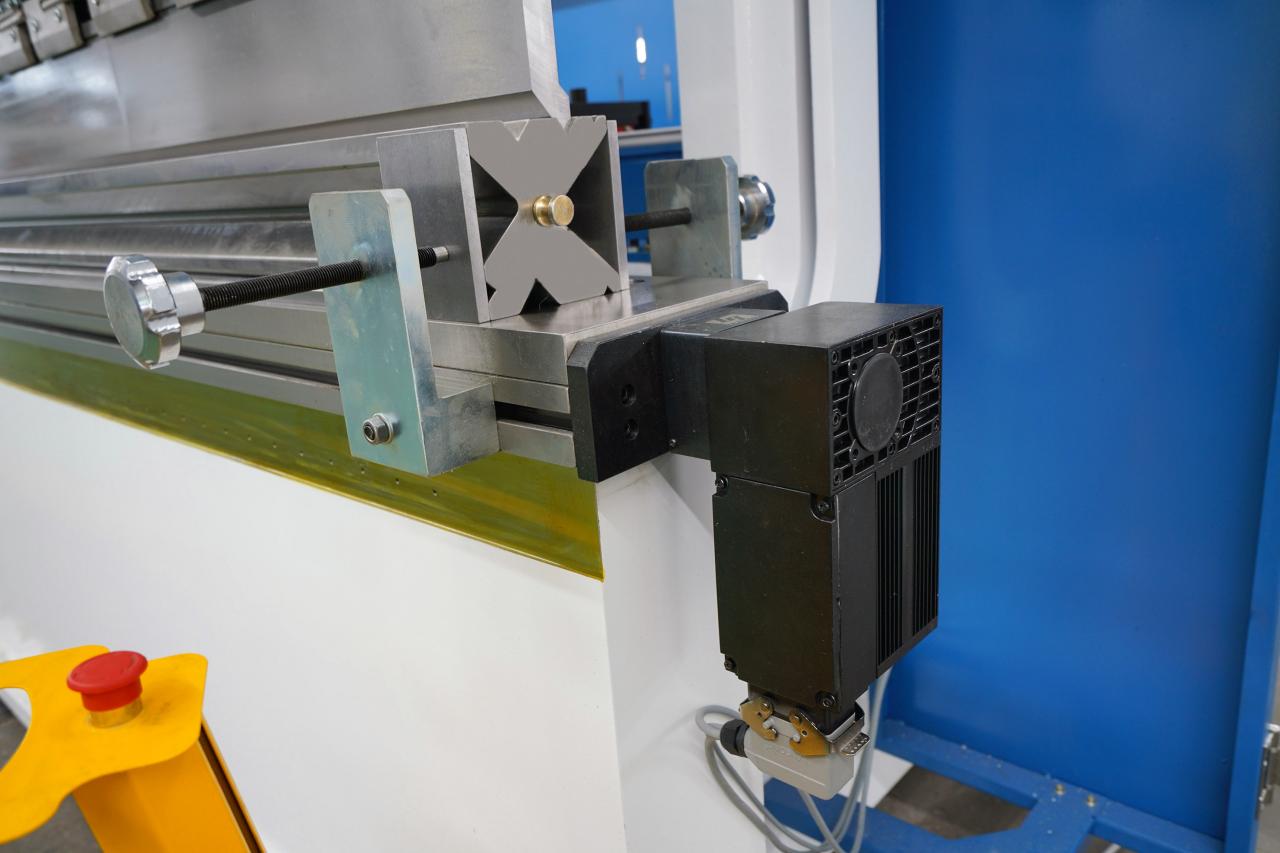

Mexanik taclama kompensasiyası

Mexanik kompensasiya masanın bütün uzunluğu boyunca dəqiq əyilmə kompensasiyasına imkan verir.

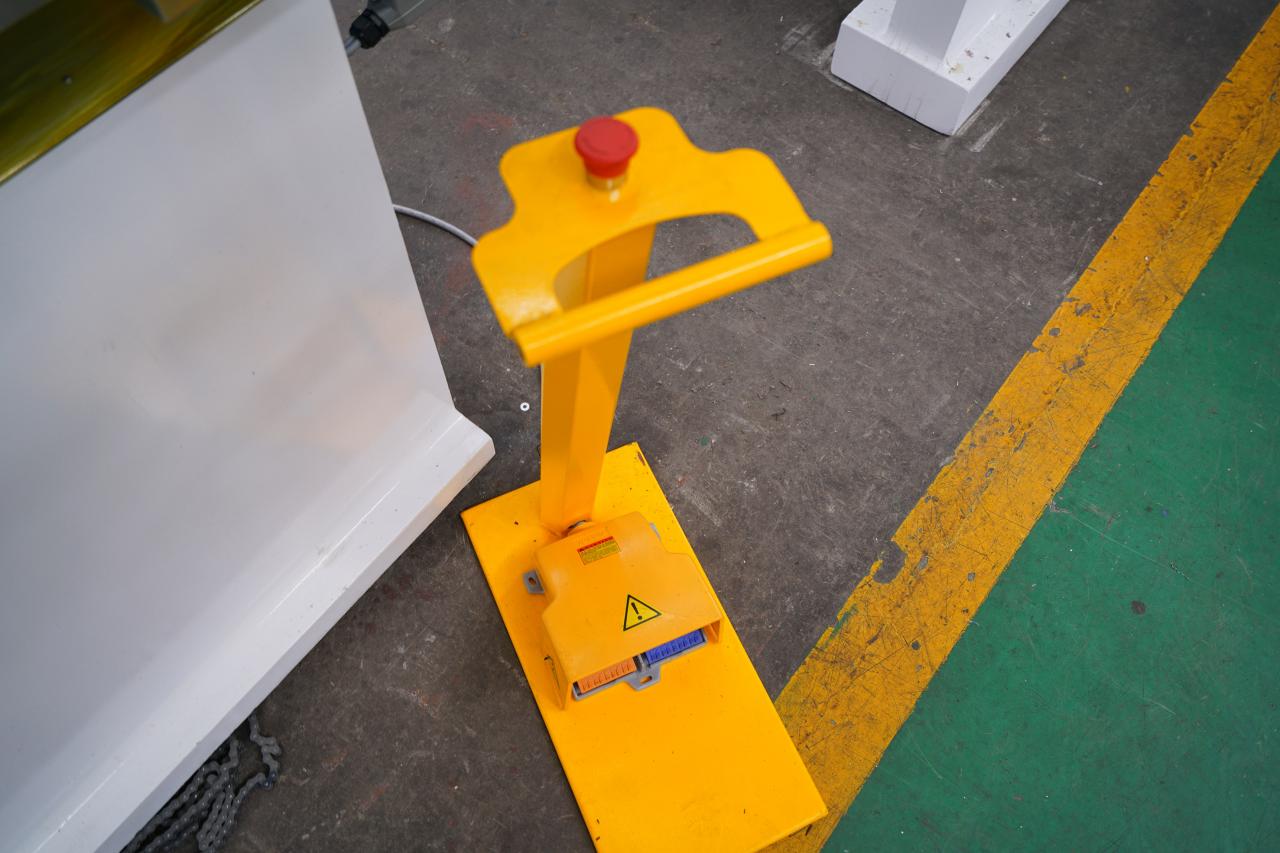

KACON pedal açarı

Cənubi Koreyadan olan KACON pedal açarı xidmət müddətini və əməliyyat həssaslığını artırır.

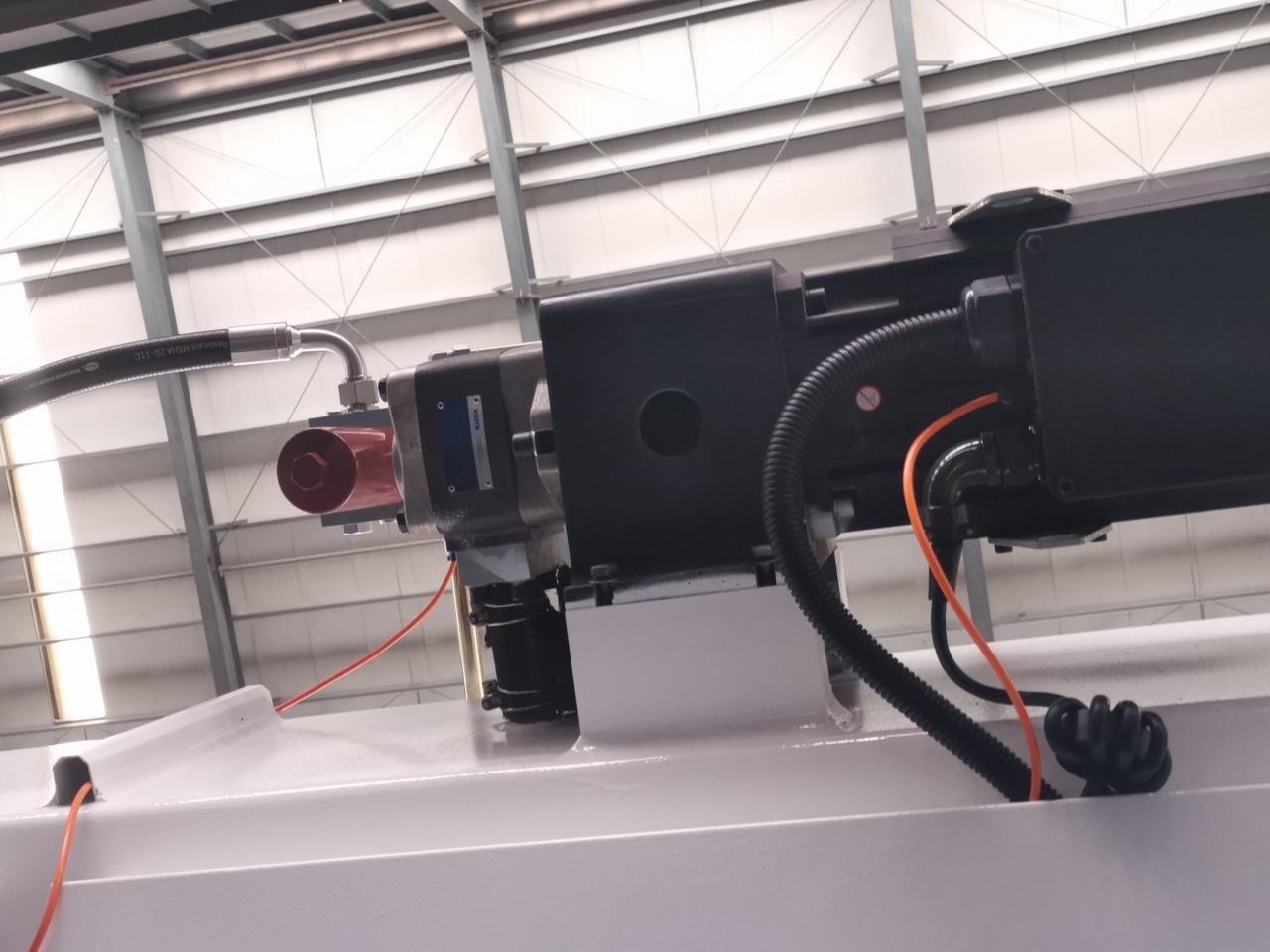

Servo Motor

Panasonic/Yaskawa servo motor və sürücü üstün yüksək sürətli performans təklif edir.

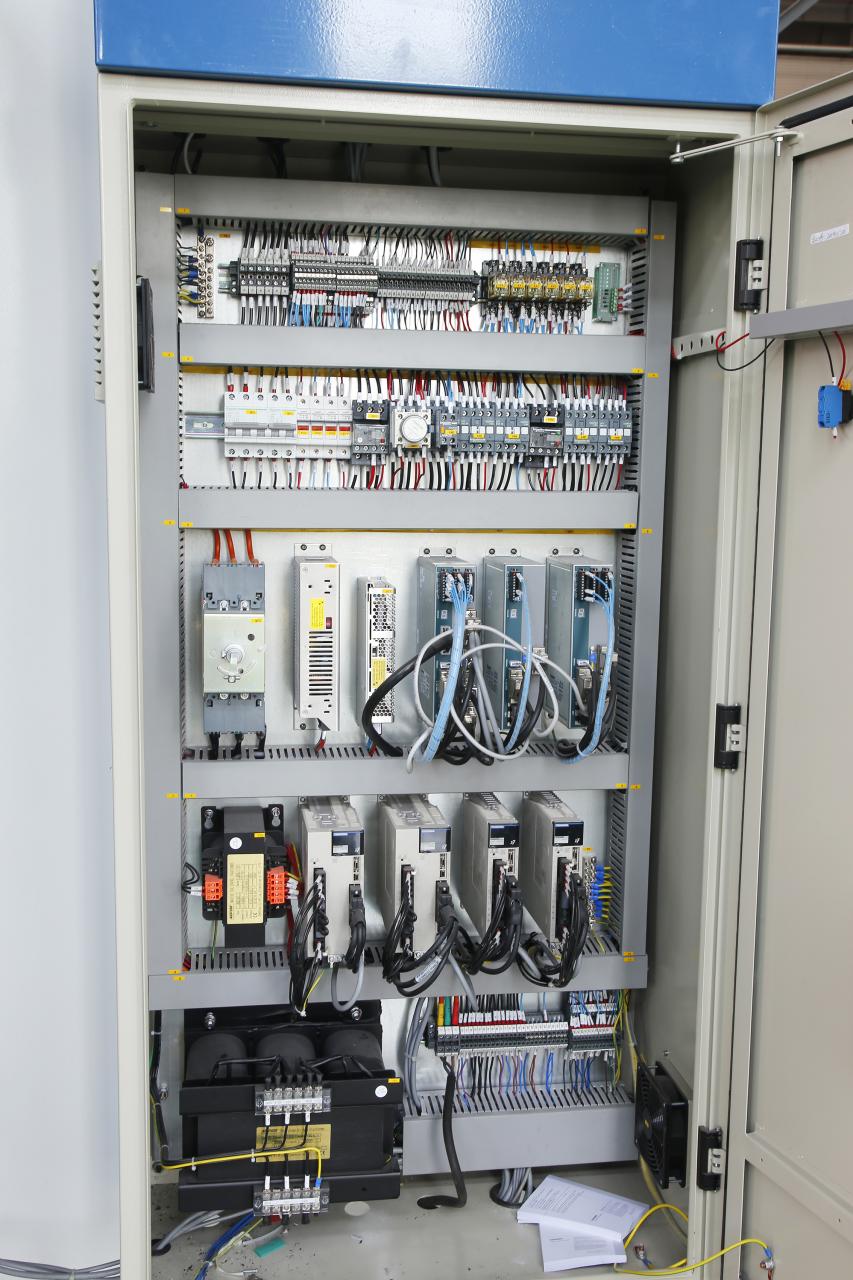

Fransa Schneider Electrics

X, Y oxunun yerləşdirmə dəqiqliyini yaxşılaşdırmaq üçün sabit Fransa Schneider elektrik, Panasonic Servo sürücüsü.

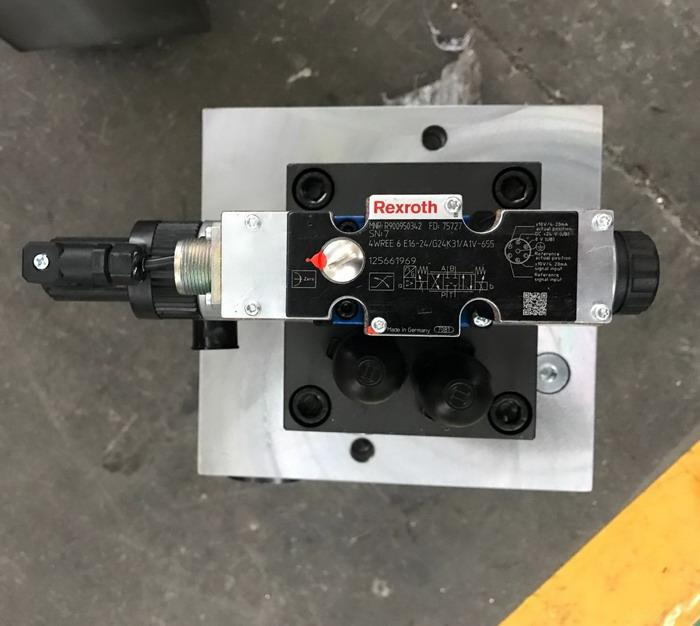

Bosch Rexroth Hidravlik Sistemi

Almaniya Bosch Rexroth inteqrasiya edilmiş hidravlik klapan bloku.

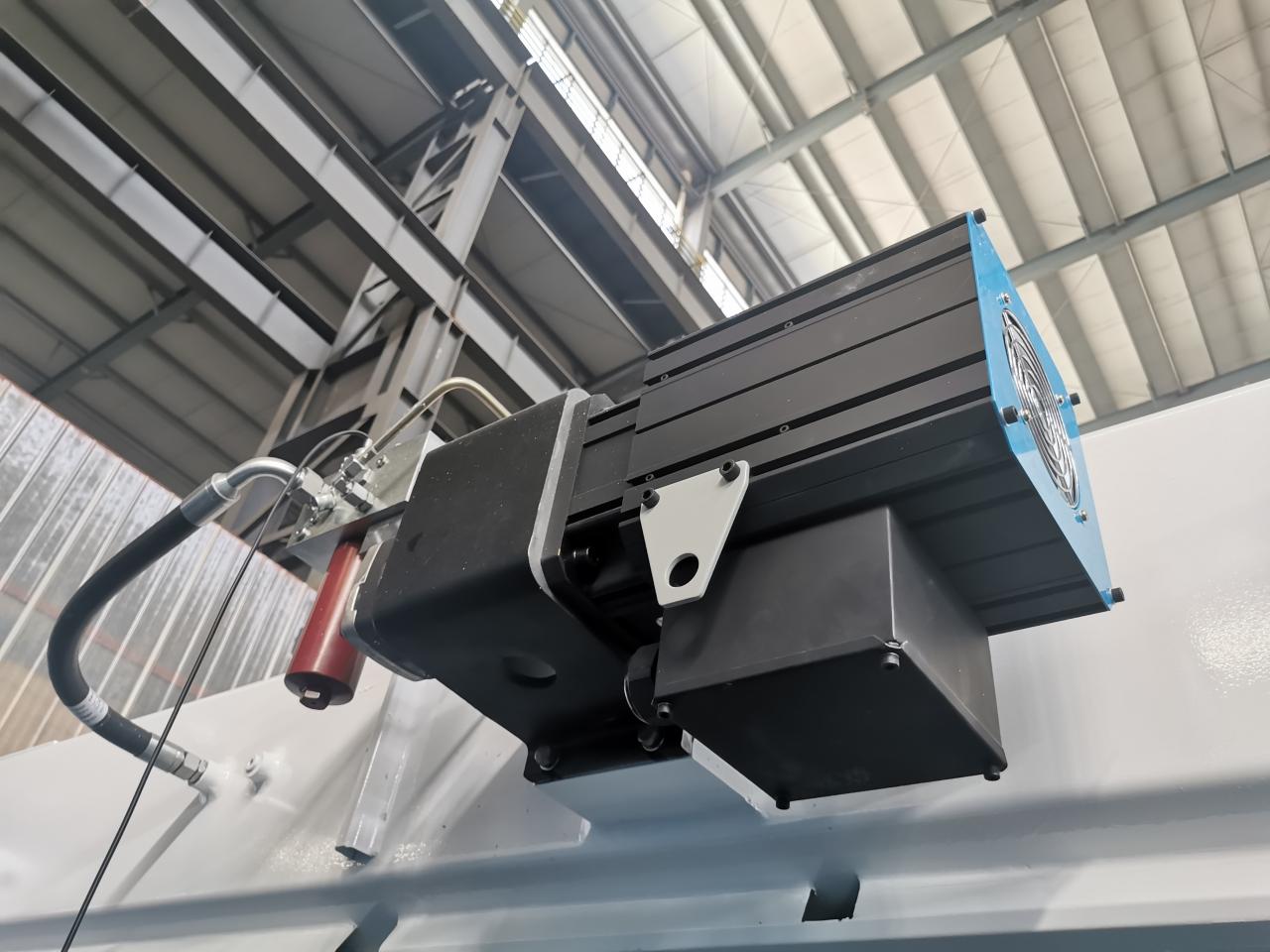

Almaniya VOITH Yağ Pompası

Almaniya VOITH/Hoerbiger Yağ Nasosundan istifadə yağın xidmət müddətinə zəmanət verir və iş zamanı səs-küyü azaldır.

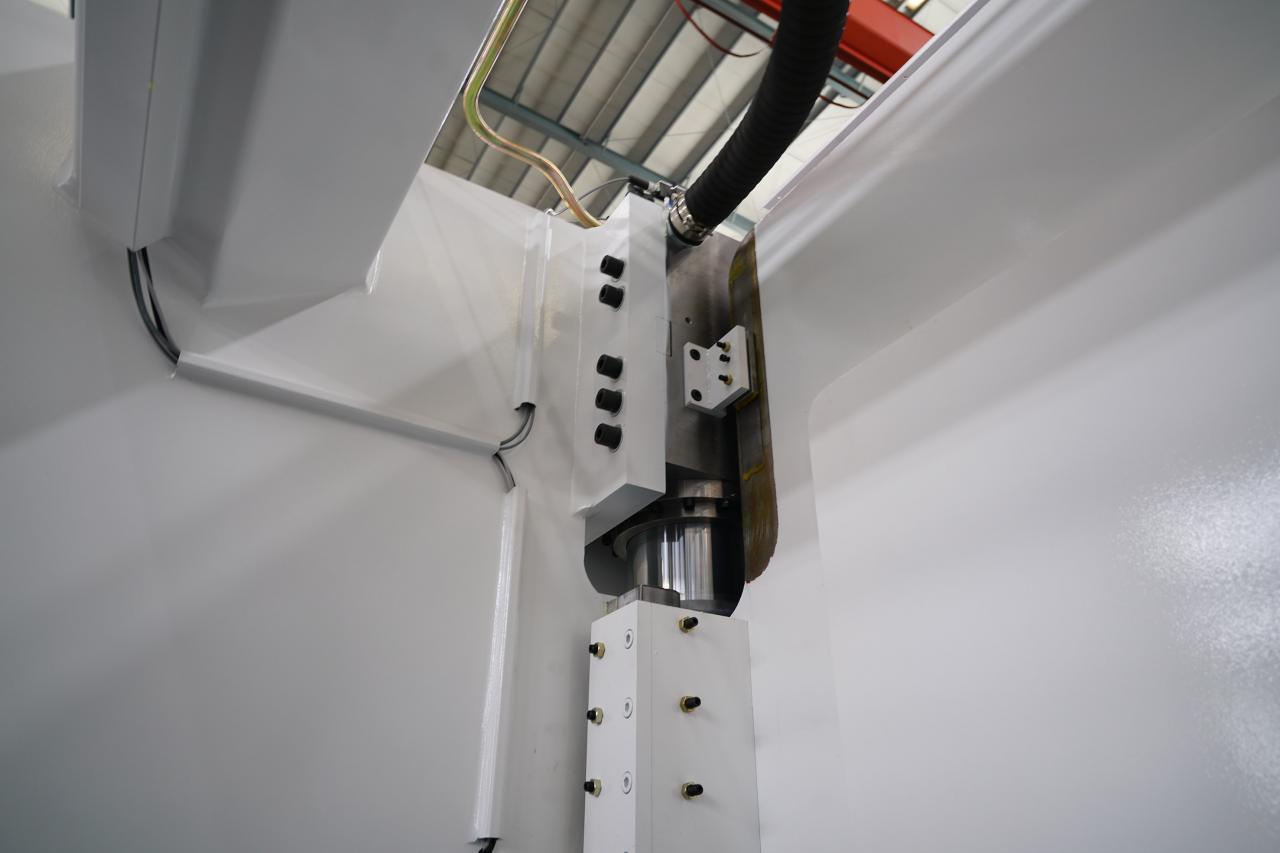

İkiqat Ram Bələdçisi

Yağın yüksəlməsi və enməsi üçün ikiqat Ram bələdçisi

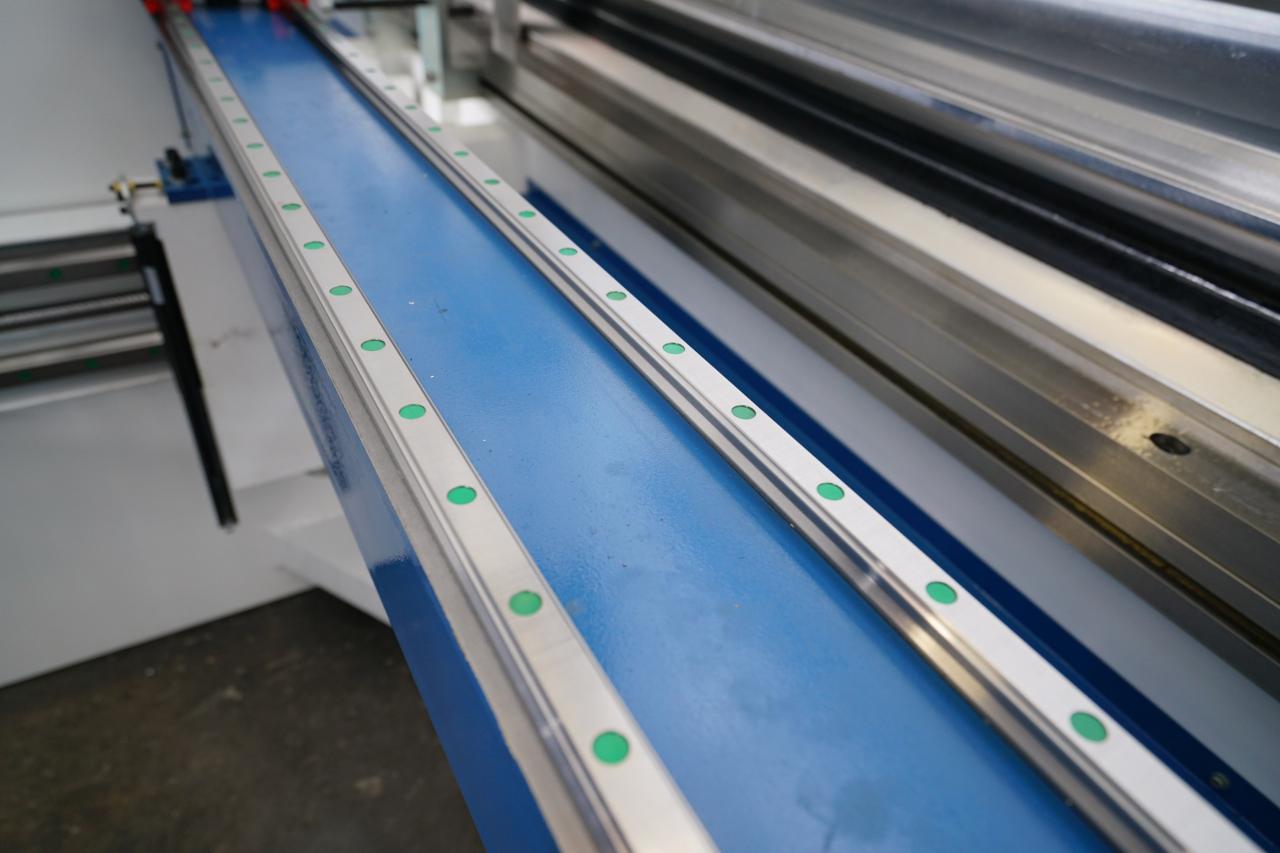

İkili xətti bələdçi

CNC Press Brake barmaqları üçün ikili xətti bələdçi hərəkəti dayandırır.

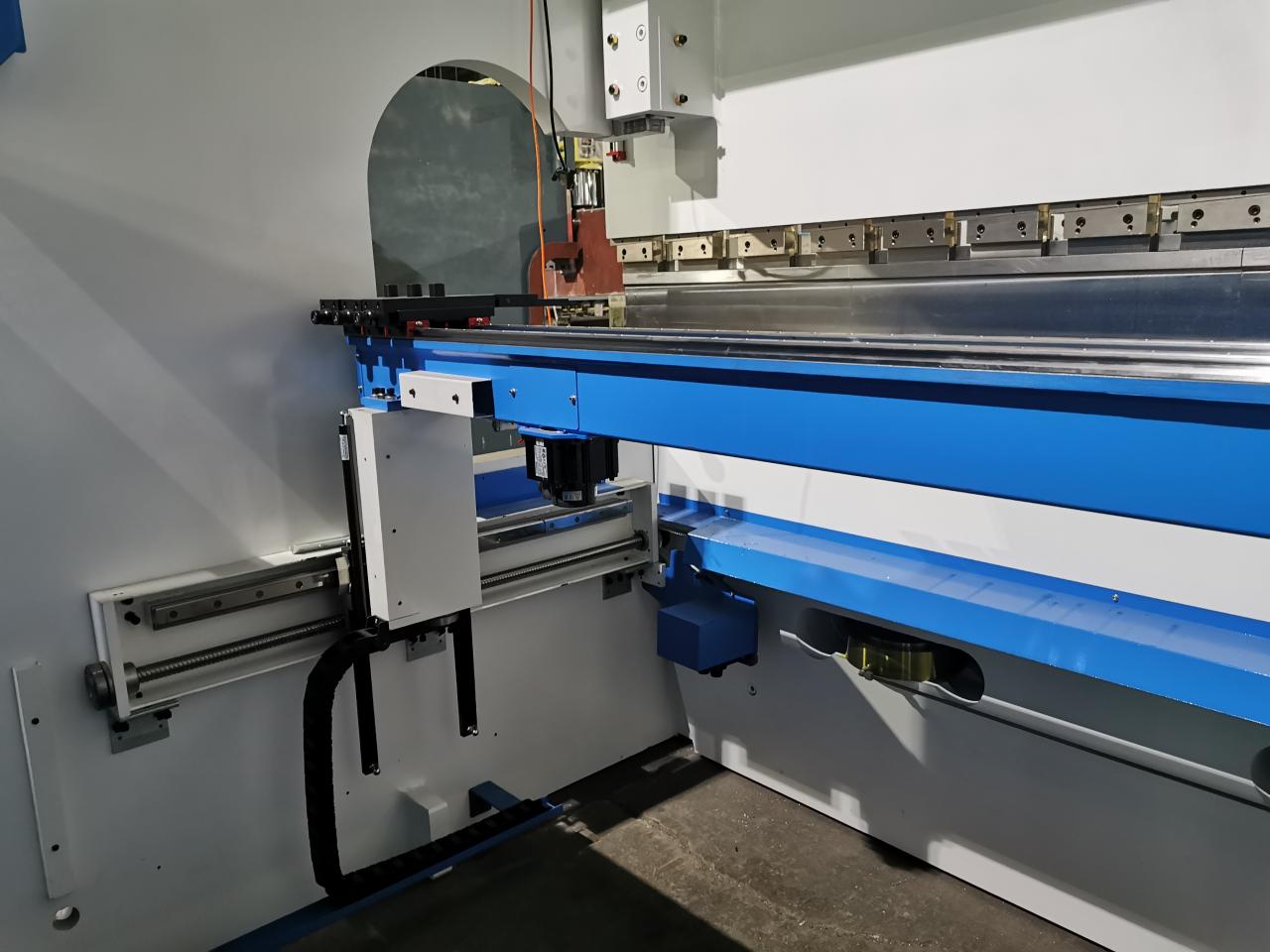

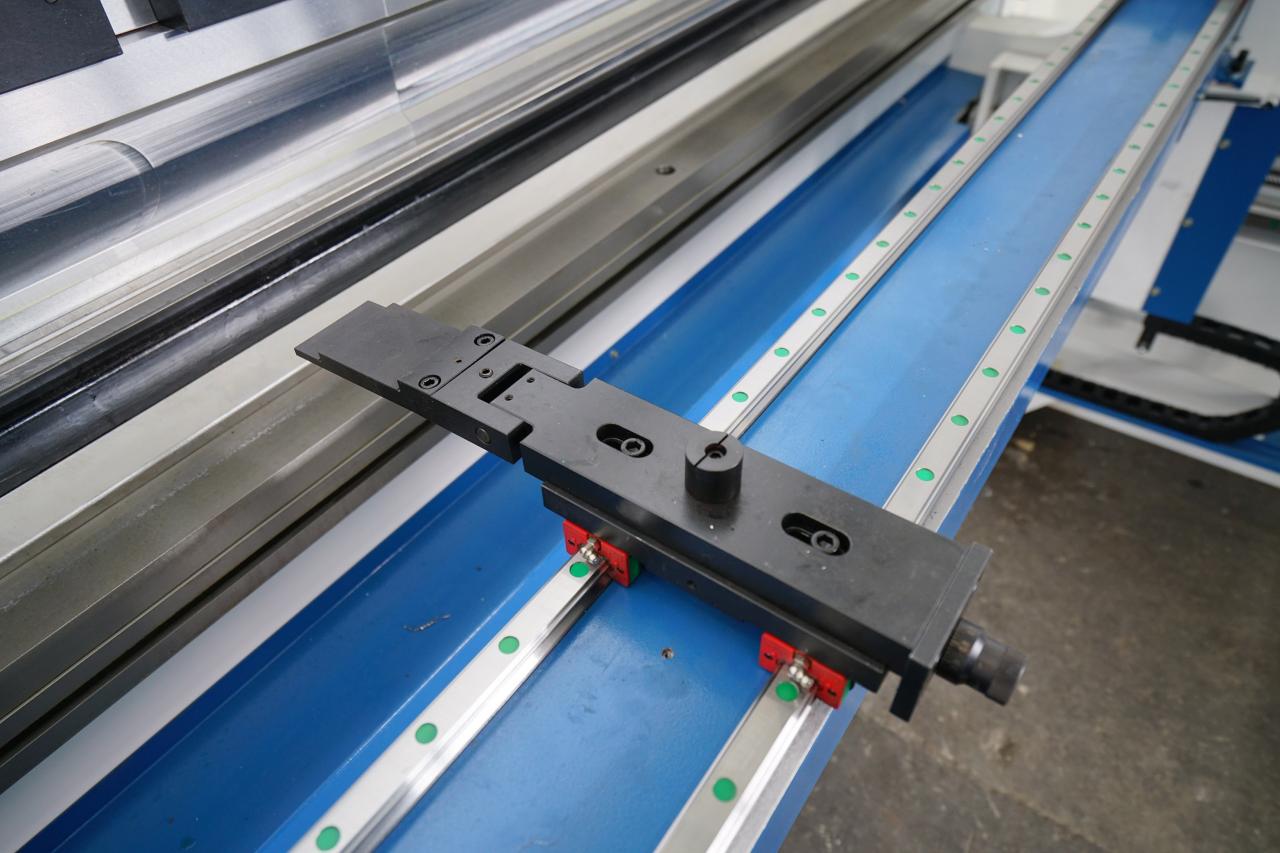

Arxa barmaqlar

RAYMAX Z1&Z2 ikili xətti bələdçi üzərində hərəkət edən avtomatik əyləc arxa ölçmə cihazı.

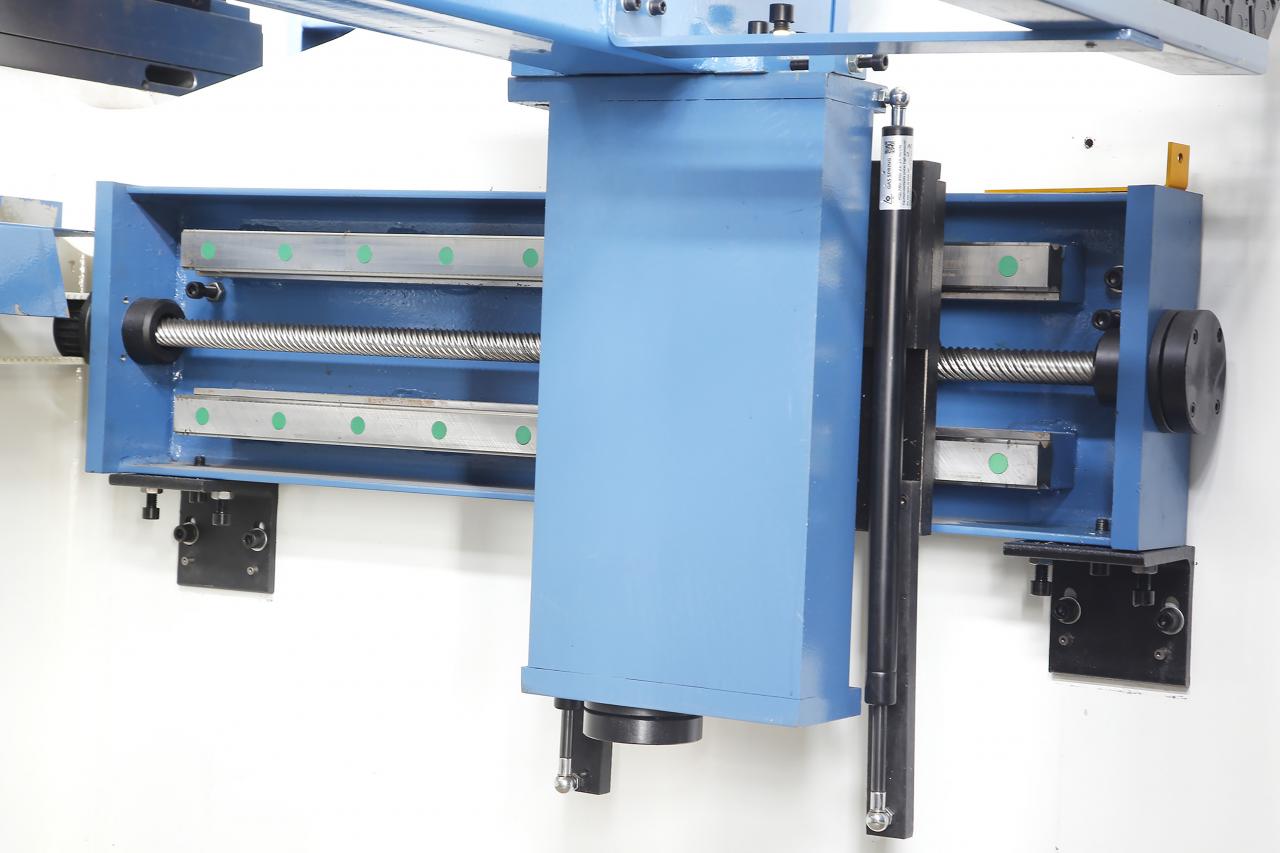

Vida və Xətti Bələdçi

Mövzuların arxa dilinin dəqiqliyini yaxşılaşdırmaq üçün HIWIN top vintinin və xətti bələdçinin qəbul edilməsi.

İkili xətti bələdçi

CNC Press Brake barmaqları üçün ikili xətti bələdçi hərəkəti dayandırır.

Arxa barmaqlar

RAYMAX Z1&Z2 ikili xətti bələdçi üzərində hərəkət edən avtomatik əyləc arxa ölçmə cihazı.

Vida və Xətti Bələdçi

Mövzuların arxa dilinin dəqiqliyini yaxşılaşdırmaq üçün HIWIN top vintinin və xətti bələdçinin qəbul edilməsi.

OPSİYONAL

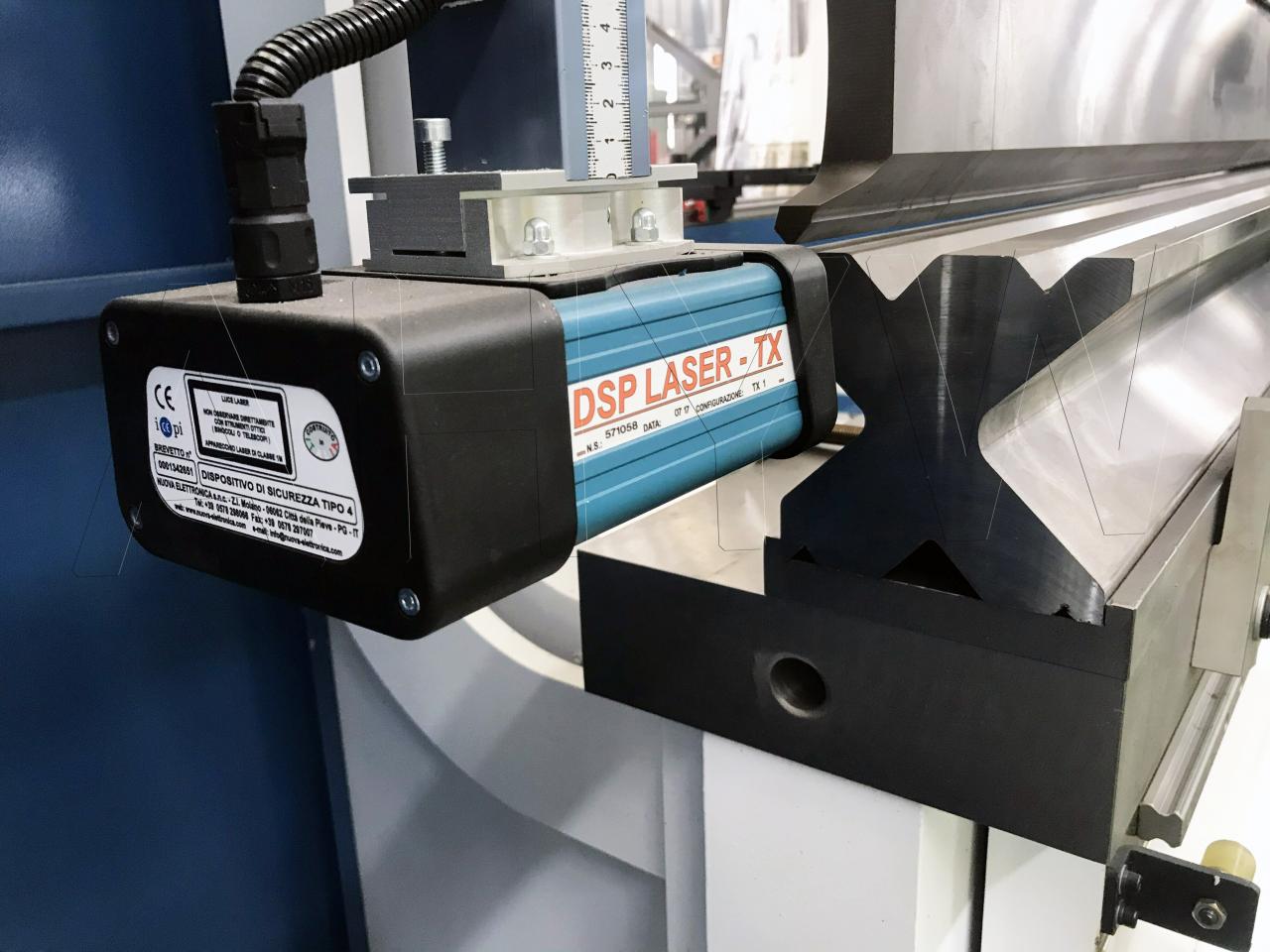

İtaliya DSP Lazer Mühafizə Sistemi

R Oxunun arxası yuxarı və aşağı

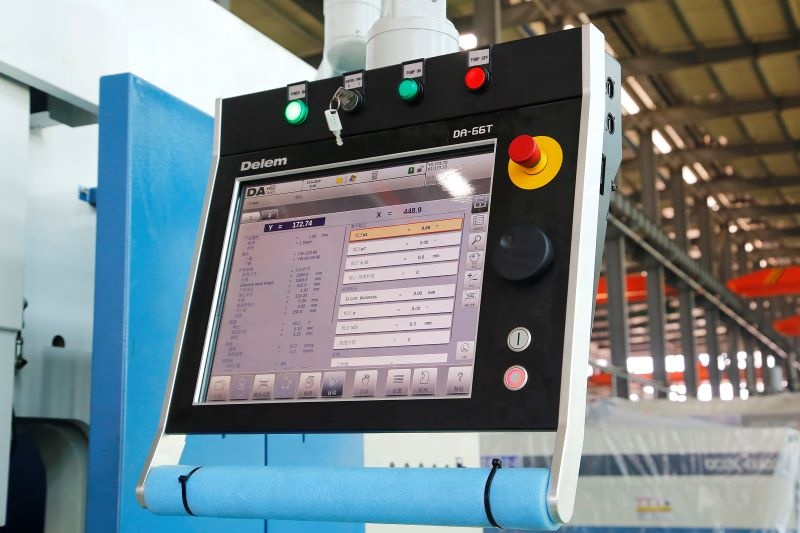

8 1 Oxlu DELEM Nəzarətçi DA66T

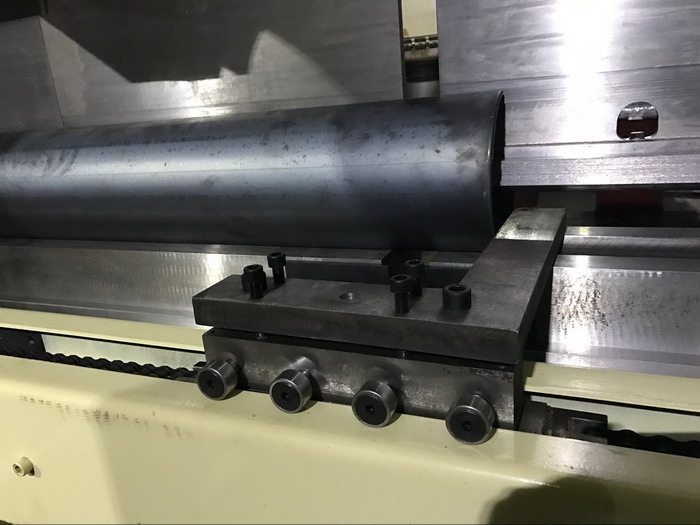

Opsiyonel Yan Dirəklərin Çıxarma Qurğuları

İsteğe bağlı Yağ Soyuducu

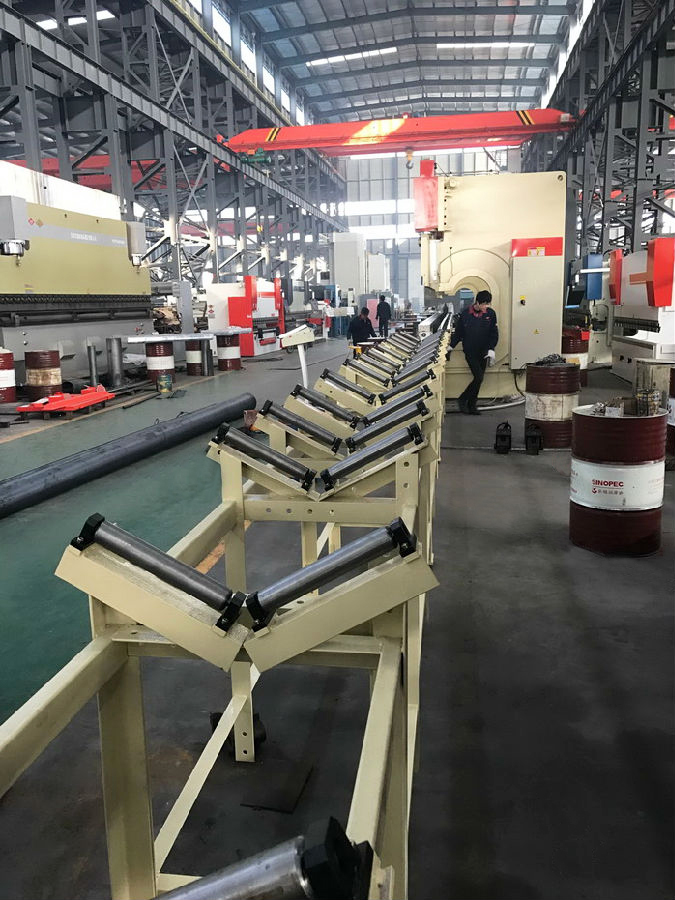

Rollar ilə Yan Ağır Dəstək

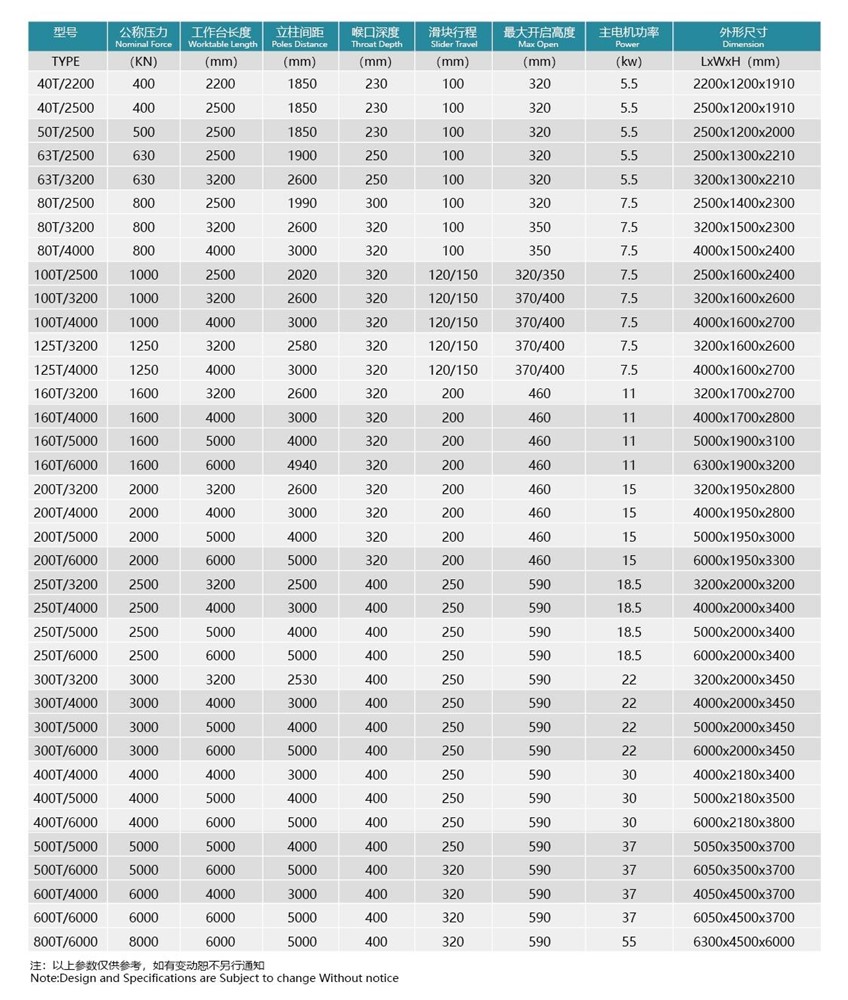

Texniki Parametrlər
Bizim xidmət

Satışdan əvvəl texniki xidmət və satış komandasının işi

* Sorğu və məsləhət dəstəyi.
* Həll təklif edin
* Fabrikamıza baxın.

Satış Sonrası Xidmət Mühəndisləri və Satışlar əməkdaşlıq edir

* Maşını necə quraşdırmaq və maşından istifadə etmək üçün təlim.
* Xaricdə maşınlara xidmət göstərə bilən mühəndislər.

Tez-tez verilən suallar

Q1. Siz fabrik və ya ticarət şirkətisiniz?

A: RAYMAX pres əyləci, kəsmə maşını, fiber lazer kəsmə maşını və digər sac metal emalı avadanlıqlarının peşəkar istehsalçısıdır. 15 ildən çox istehsal təcrübəmiz var və məhsullarımız 90-dan çox ölkə və bölgəyə ixrac edilmişdir.

Q2. Bu cür maşından ilk dəfə istifadə edirəm, idarə etmək asandır?

A: Ətraflı quraşdırma və istismar təlimatları maşınla birlikdə sizə pulsuz göndərilir. Fabrikimizdə pulsuz təlim kursları təklif olunur. Mühəndislər xaricdə xidmət göstərə bilər, lakin bütün xərclər sizin tərəfinizdən ödənilir. Video texniki dəstək və onlayn dəstək verilir, zəng, video və e-poçt vasitəsilə 24 saat texniki dəstək.

Q3. Normal iş vaxtınız nə qədərdir?

Cavab: Rutin sifariş üçün çatdırılma müddəti adətən 25-30 gündür. Bununla belə, bu, sifariş ölçüsü, maşın modeli, iş parçasının mürəkkəbliyi və bir neçəsini qeyd etmək üçün mağaza yükü kimi bir sıra amillərlə dəyişir. Təqdimat vaxtları bütün kotirovkalarla birlikdə verilir. Zəhmət olmasa, tələsik sifariş tələb olunarsa və biz adətən yerləşdirə biləriksə, bizə məlumat verin.

Təfərrüatlar

• Sürgü vuruşu (mm): 200 mm
• Avtomatik Səviyyə: Tam Avtomatik
• Boğaz Dərinliyi (mm): 400 mm
• Maşın növü: Sinxronlaşdırılmış
• İş masasının uzunluğu (mm): 2*6000 mm
• İş masasının eni (mm): 250 mm
• Ölçü: 16000*2000*2670
• Vəziyyət: Yeni
• Mənşə yeri: Anhui, Çin
• Brend adı: RAYMAX
• Material / Metal Emal: Pirinç / Mis, Paslanmayan Polad, Alaşımlı, Karbon polad, Alüminium
• Avtomatlaşdırma: Avtomatik
• Əlavə xidmətlər: emal
• İl: 2020
• Çəki (KG): 12500
• Motor Gücü (kw): 30 kw
• Əsas satış nöqtələri: Yüksək dəqiqlik
• Zəmanət: 2 il
• Tətbiq olunan Sənayelər: Tikinti Materialları Mağazaları, Maşın Təmiri Sexləri, İstehsalat Zavodu, Tikinti işləri, Enerji və Mədənçilik
• Salonun yeri: İtaliya, Fransa, Almaniya
• Marketinq növü: Yeni Məhsul 2020
• Maşın Test Hesabatı: Təqdim edilmişdir
• Video çıxış-yoxlama: Təmin edilir
• Əsas komponentlərə zəmanət: 1 il
• Əsas komponentlər: Bearing, PLC
• Xammal: Polad
• İstifadəsi: Metal təbəqənin əyilməsi
• Əsas mühərrik: Almaniya Siemens
• Hidravlik sistem: Bosch Rexroth Almaniya
• İdarəetmə sistemi: DELEM DA53T
• Elektrik komponentləri: Schneider
• Servo motor/ Servo sürücü: EMG Çin
• Sertifikatlaşdırma: ce
• Təqdim olunan satış sonrası xidmət: Sahənin quraşdırılması, istismara verilməsi və təlimi, Sahəyə texniki xidmət və təmir xidməti, Video texniki dəstək, Onlayn dəstək
• Zəmanətdən sonra xidmət: Video texniki dəstək, Onlayn dəstək
• Yerli Xidmət Yeri: İtaliya, Fransa, Almaniya
