Wc67k-400T Cnc Plc Manual Vərəq Bükmə Maşın Hidravlik Nc Pres Əyləc Maşını

Məhsula Baxış

Xüsusi rəqəmsal idarəetmə sistemi hidravlik pres əyləc maşınının əsas çərçivəsi ilə təchiz edilmişdir.

Çox iş addımlı proqramlaşdırma funksiyası çox addımlı prosedurların avtomatik işləməsinə və fasiləsiz yerləşdirilməsinə, həmçinin arxa stoper və sürüşmə blokunun mövqelərinin avtomatik dəqiq tənzimlənməsinə nail ola bilir.

Maşın, emal kəmiyyətinin real vaxt rejimində göstərilməsi üçün əyilmələrin hesablanması funksiyası ilə təchiz edilmişdir, tıxacın və sürüşmə blokunun mövqelərinin enerji çatışmazlığı yaddaşı, həmçinin prosedurlar və parametrlər.

Arxa stoper üçün, arxa tıxacın yerləşdirmə dəqiqliyini təmin etmək, maşının emal dəqiqliyinin daha yüksək olmasını təmin etmək üçün idxal edilmiş bilyalı aparıcı vint və xətti bələdçi dəmir yolu istifadə olunur.

Performans və Xüsusiyyətlər:

1. Maşın gövdəsi ümumi qaynaqlanmış və ümumi işlənmiş strukturdadır və ANSYS finlte element analiz proqramı analiz üçün dəzgahın əsas hissələrinə tətbiq edilir ki, bu da dəzgahın etibarlılığını və bütün maşının dəqiqliyini təmin edib.

2. Almaniyadan gətirilən elektrohidravlik servo klapandan və xaricdən gətirilən ızgara hökmdarından ibarət qapalı döngə idarəetmə rejimi hər iki tərəfdəki əsas yağ silindrləri üçün yüksək sıxlığa xas olan mexaniki dayaq - r tipli ənənəvi əyilmə maşınlarının vuruşunu idarə etmək üçün qəbul edilmişdir. sürüşmə blokunun mövqeyi üçün əks əlaqə dəqiqliyi, dəqiq və sabit işləmə, yaxşı sinxronlaşdırma performansı və sürüşmə blokunun yüksək təkrar yerləşdirmə dəqiqliyi.

3. Arxa dayandırıcının dayanma dəqiqliyini təmin etmək üçün arxa stoperdəki bütün funksional hissələr üçün idxal edilmiş hissələr istifadə olunur və arxa stoper mexanizmi müştəri tələblərinə uyğun olaraq daha tam funksiyalar üçün çoxlu dayandırıcı vallardan istifadə edilir.

4. Boru kəmərlərinin quraşdırılmasını asanlaşdırmaq və sabit işləməsini, həmçinin dəzgahın sadə və gözəl görünüşünü təmin etmək üçün bütün hidravlik sistem üçün Almaniyadan gətirilən inteqrasiya olunmuş idarəetmə sistemi qəbul edilmişdir.

5. Maşın gövdəsinin hər iki tərəfində C formalı lövhələr quraşdırılıb və əyilmə prosesi zamanı maşın gövdəsinin təhrif edilməsi nəticəsində gözlənilən dəqiqliyə təsirinin qarşısını almaq üçün yüksək dəqiqlikli ızgara hökmdarı C formalı lövhələrə quraşdırılıb.

6. Aşağı iş dəzgahı yüksək əyilmə dəqiqliyi və uzun sabitliyə zəmanət verən effektiv ölü zonadan azad kompensasiya əldə etmək üçün hidravlik əyilmə üçün avtomatik kompensasiya mexanizmi ilə təchiz edilmişdir.

Rəqəmsal idarəetmə sistemi İtalyan ESA, Hollandiya DELEM şirkətinin elektrohidrohidravlik servo əyilmə maşınları üçün xüsusi rəqəmsal idarəetmə sisteminə aiddir. və ya İsveçrə CYBELEC şirkətləri, əyilmə bucağı üçün qrafik proqramlaşdırma, bucaq dəyişikliyi üçün kompensasiya, əyilmə təzyiqinin avtomatik hesablanması və tənzimlənməsi, dəzgahın təhrifinə görə kompensasiyanın avtomatik hesablanması, iş parçalarının uzunluğunun uzadılması, daban basması üçün əyilmə təzyiqi, açıq məsafə , və arxa stoperin çıxarılması və s.

BİR BAKIŞDA XÜSUSİYYƏTLƏR

DELEM DA53T Nəzarətçi xüsusiyyəti:

1. 10,1 düym yüksək ayırdetmə dəqiq rəngli TFT displey.
2. 4-ə qədər oxa nəzarət (Y1,Y2 2 köməkçi ox)
3. Rejim/material/Məhsul kitabxanası ilə əyilmə kompensasiyasına nəzarət.
4. Servo və ya tezliyə çevrilmə nəzarətini dəstəkləyin.
5. Qabaqcıl Y oxu nəzarət alqoritmi həm qapalı dövrəli klapanı, həm də açıq dövrəli klapanı idarə edə bilər.
6. Şəbəkə ikili kompüter bağlantısı (isteğe bağlı).
7. USB periferik interfeys.Profile-53tl oflayn proqramlaşdırma proqramı.

Multi V qəlib (isteğe bağlı)

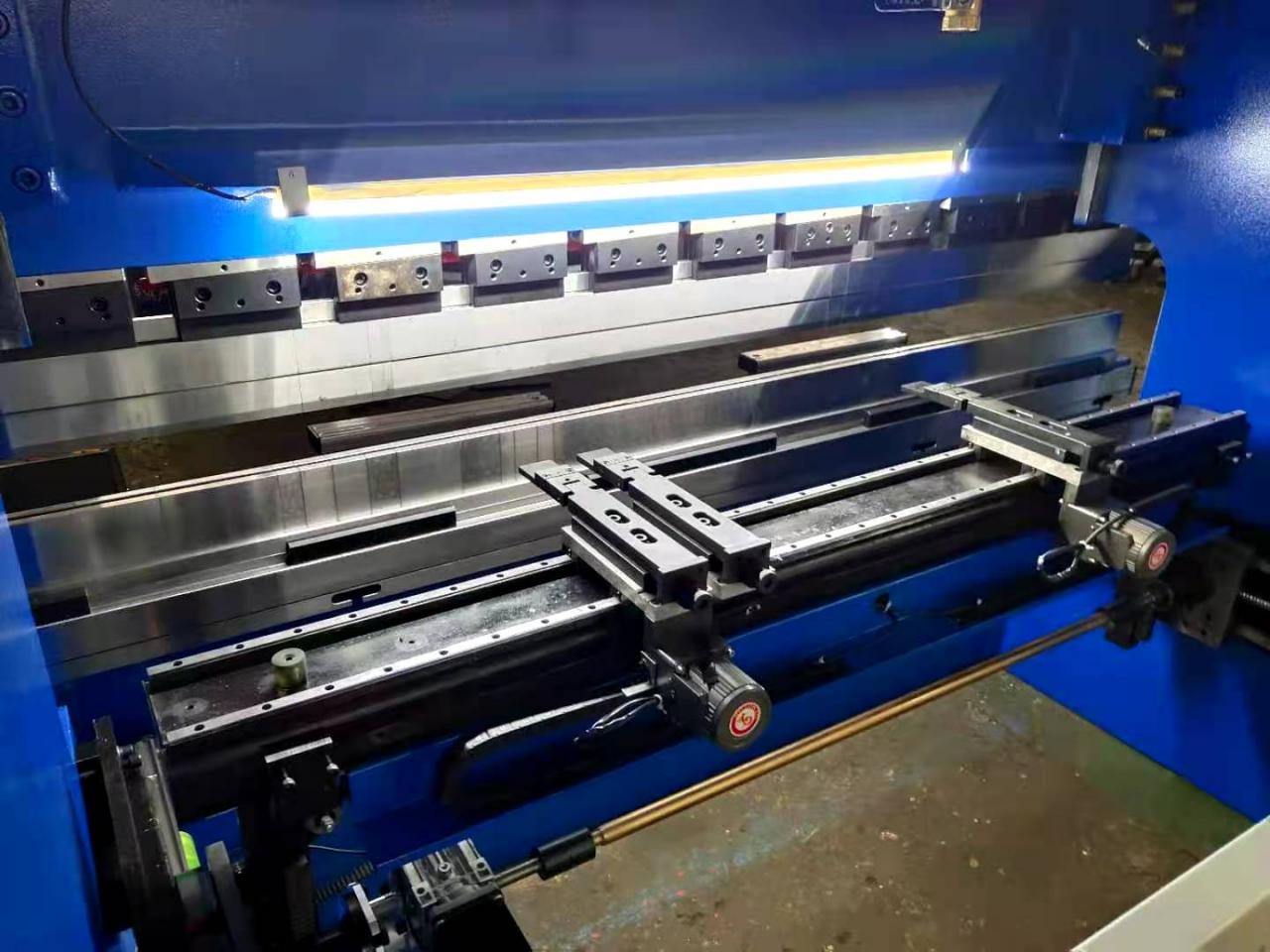

Arxa tutma sistemi

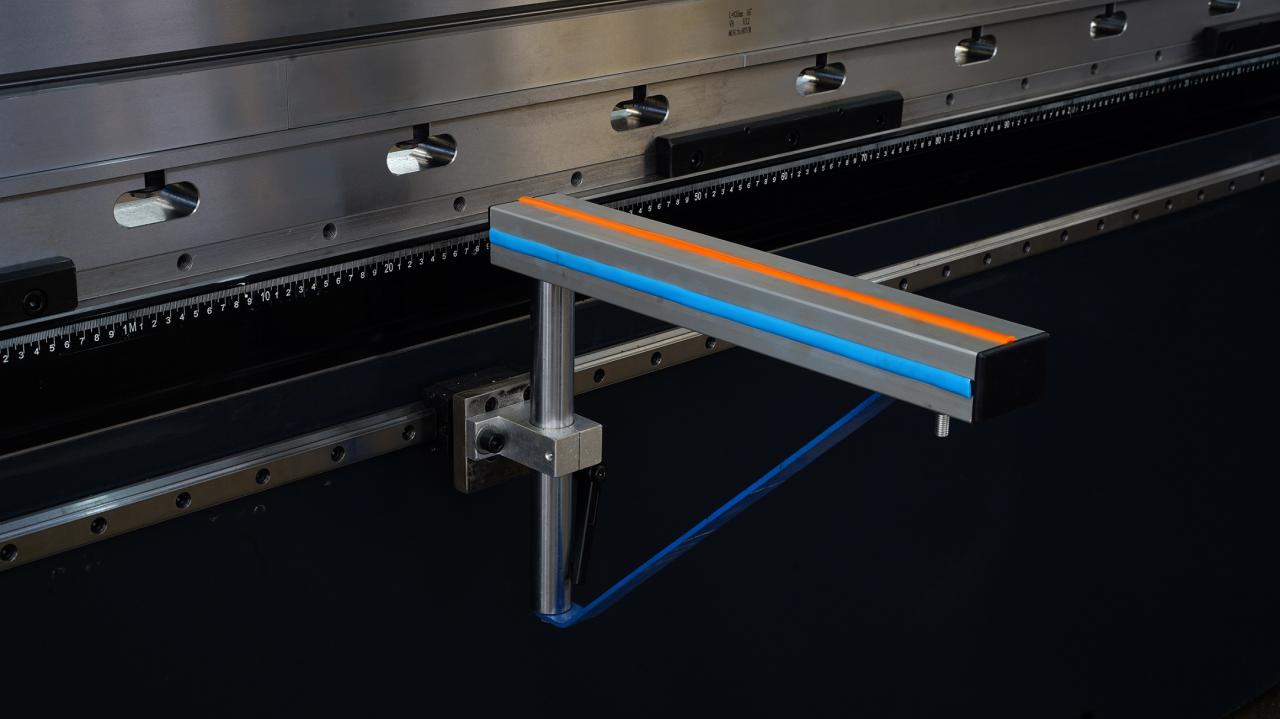

Ön dəstəkləyici cihazın hərəkəti

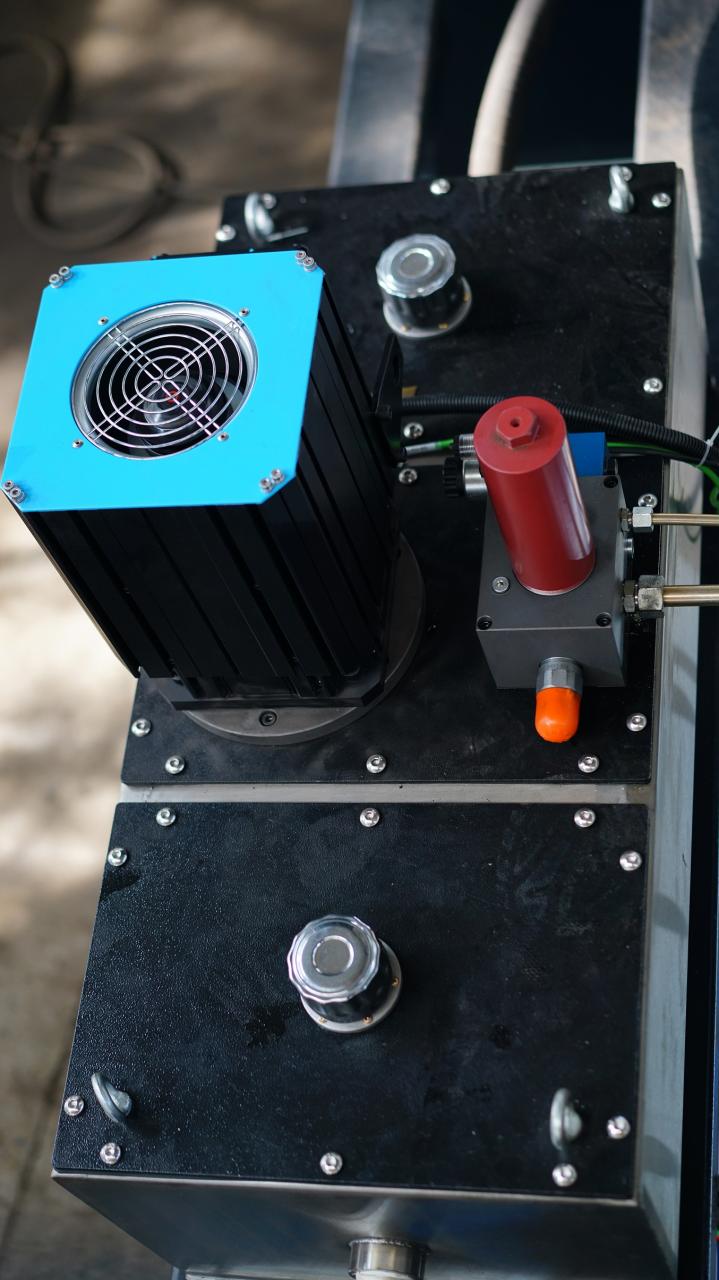

Servo Pompanın İdarəetmə Sisteminin Montajı


Arxa ölçmə manua l qaldırma

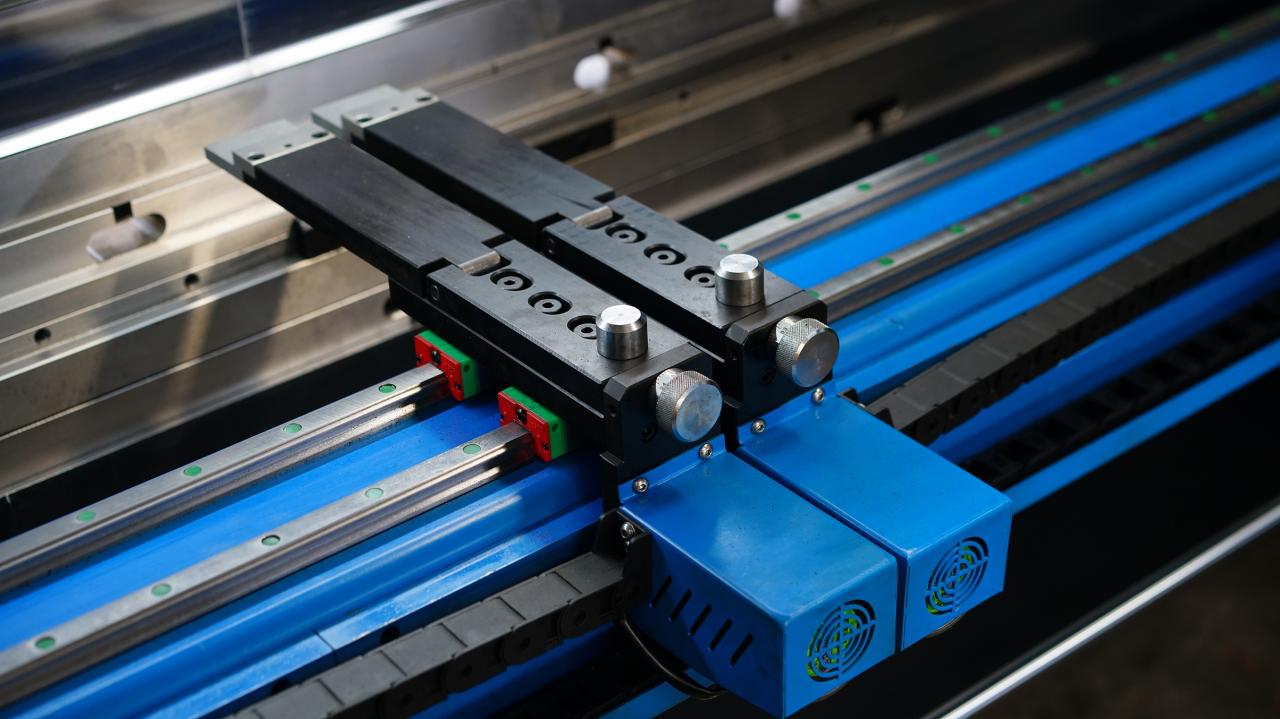

Yüksək dəqiqlikli dayanma barmaqları, asan hərəkət üçün ikiqat xətti bələdçi

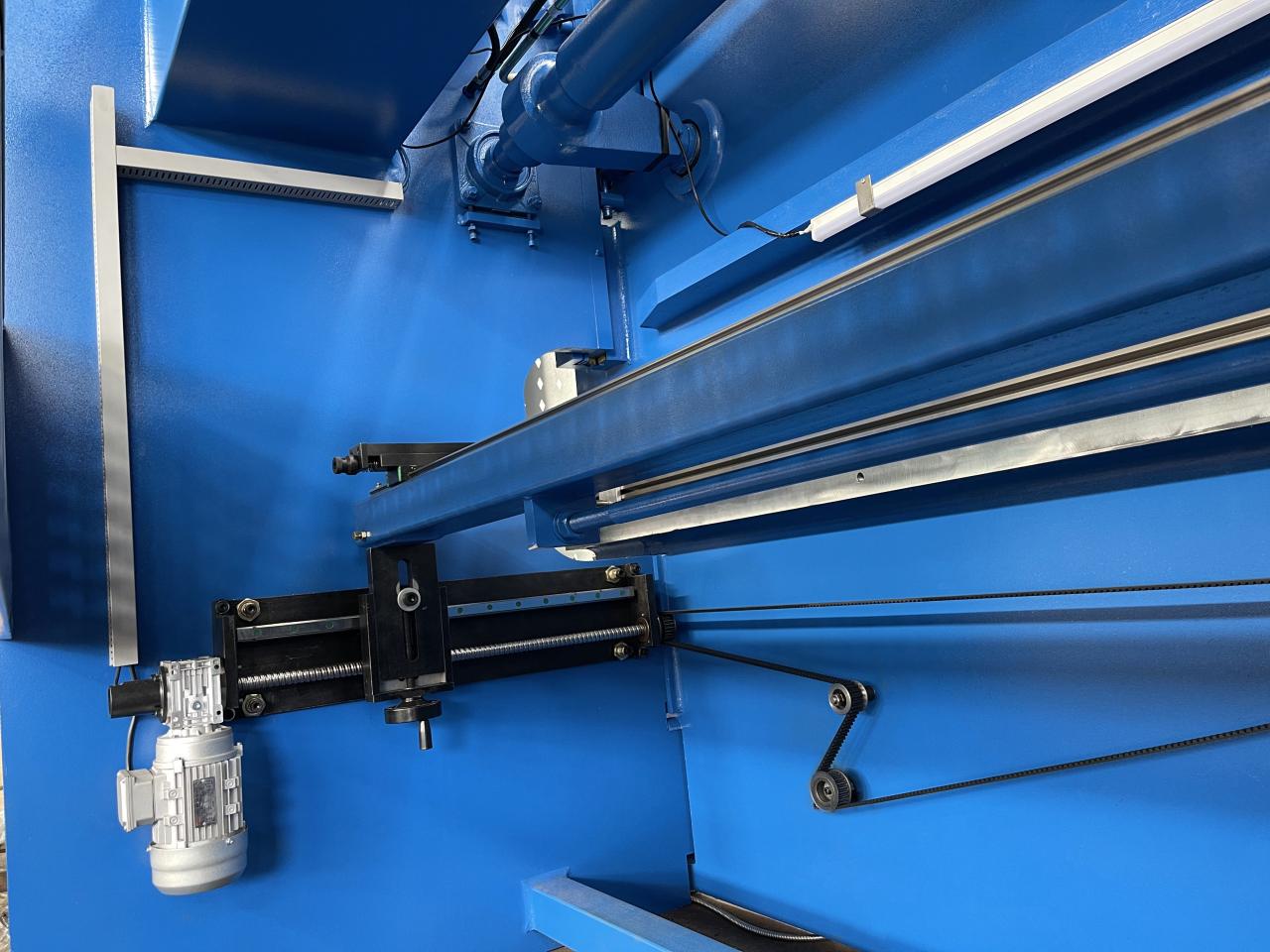

Sinxron təkər və kəmər arxa ölçünün hərəkət dəqiqliyini təmin edir
Kontaktör

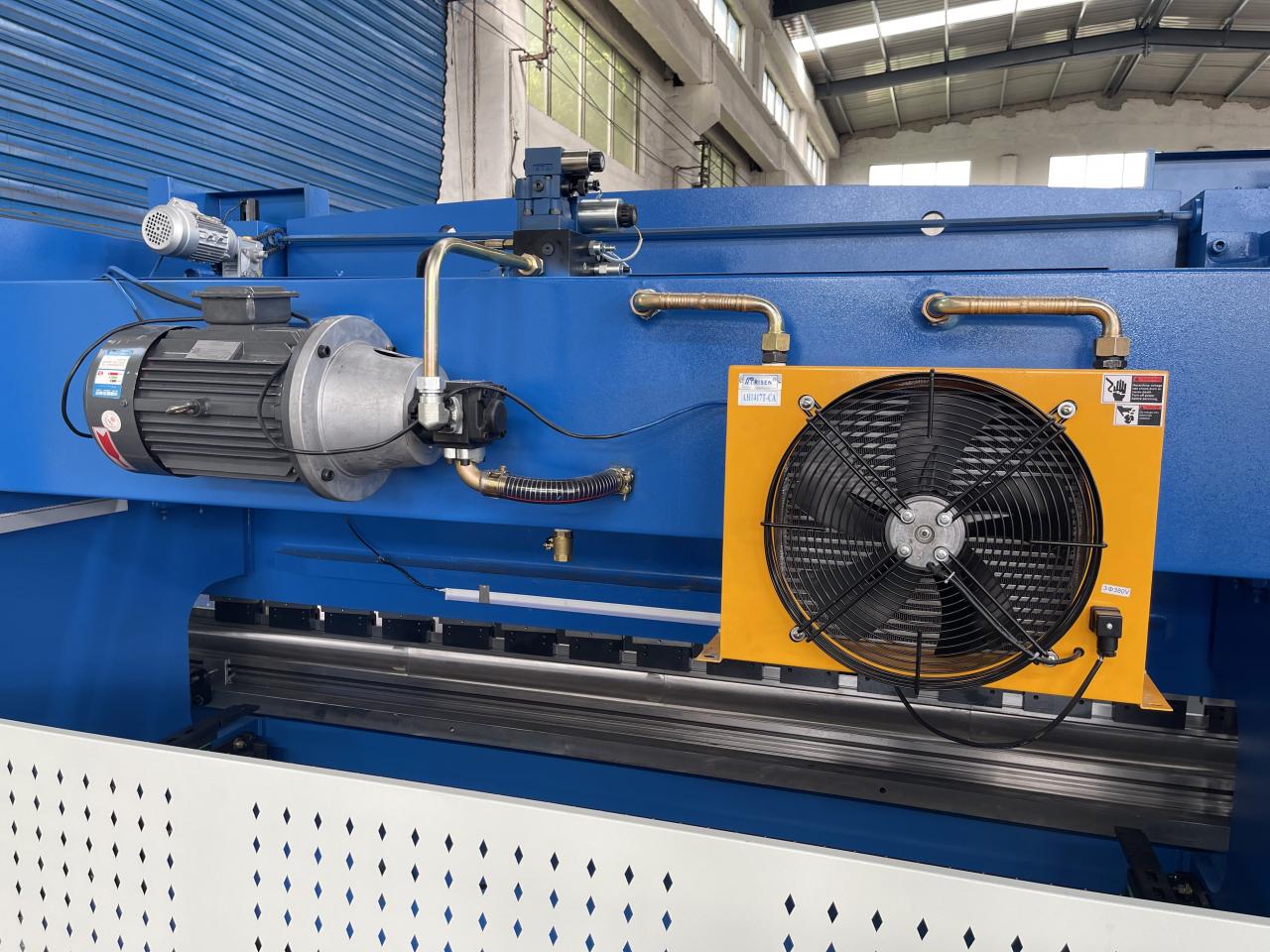

Fan soyuducu (Opsiyonel)

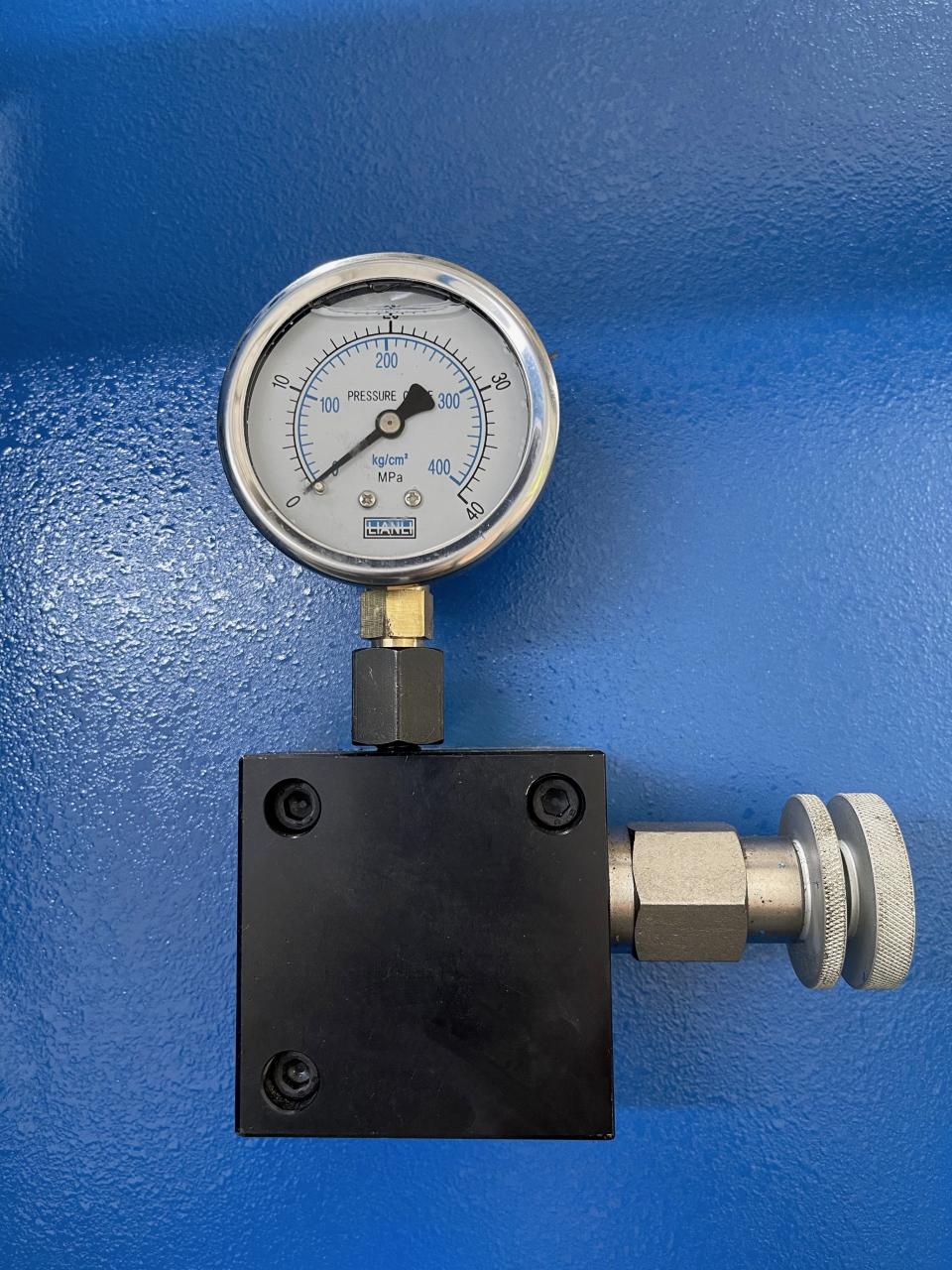

Təzyiq ölçən

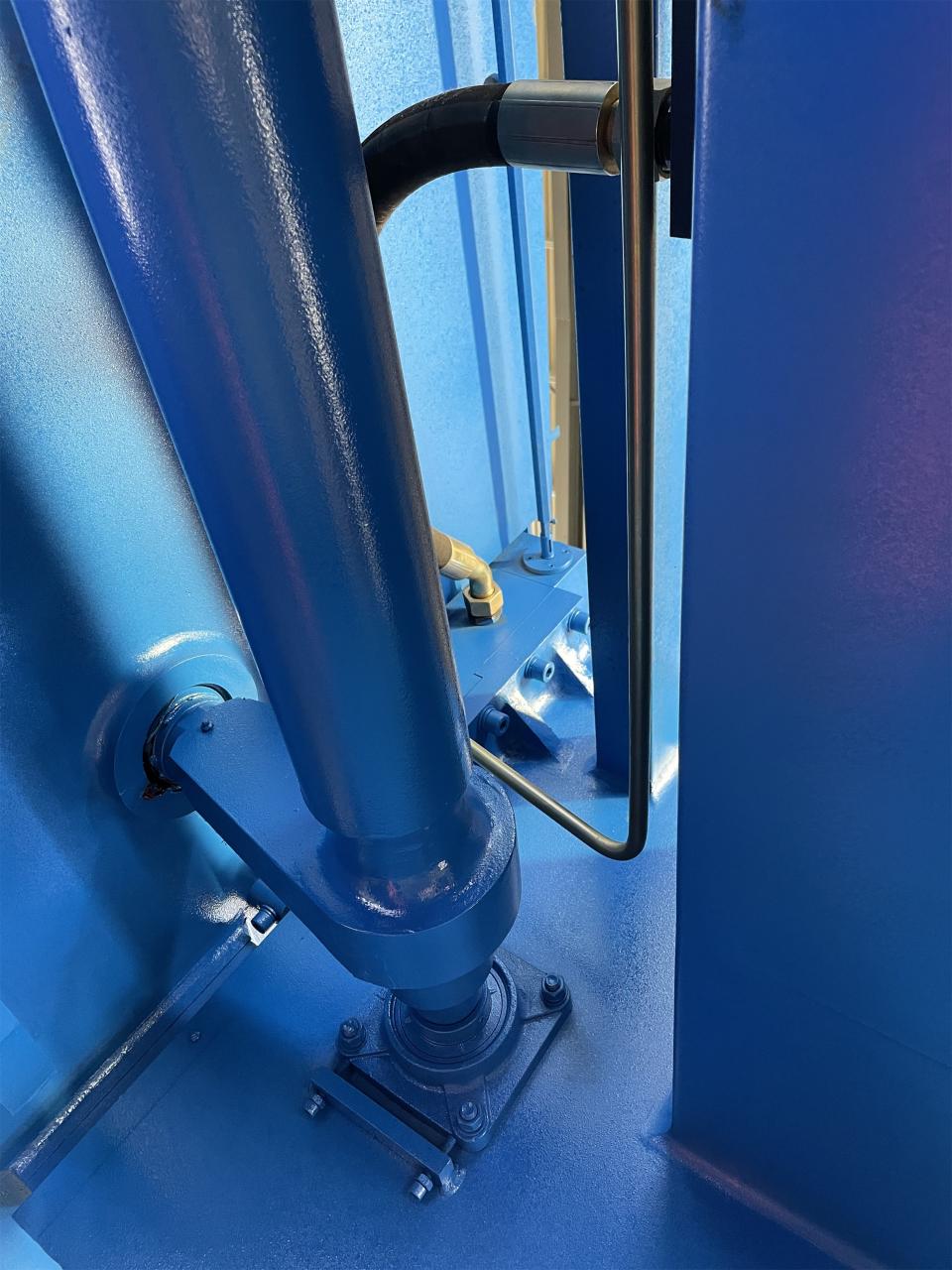

EMB yağ borusu
uzun müddət istifadə müddətini təmin edir və yağ sızması yoxdur

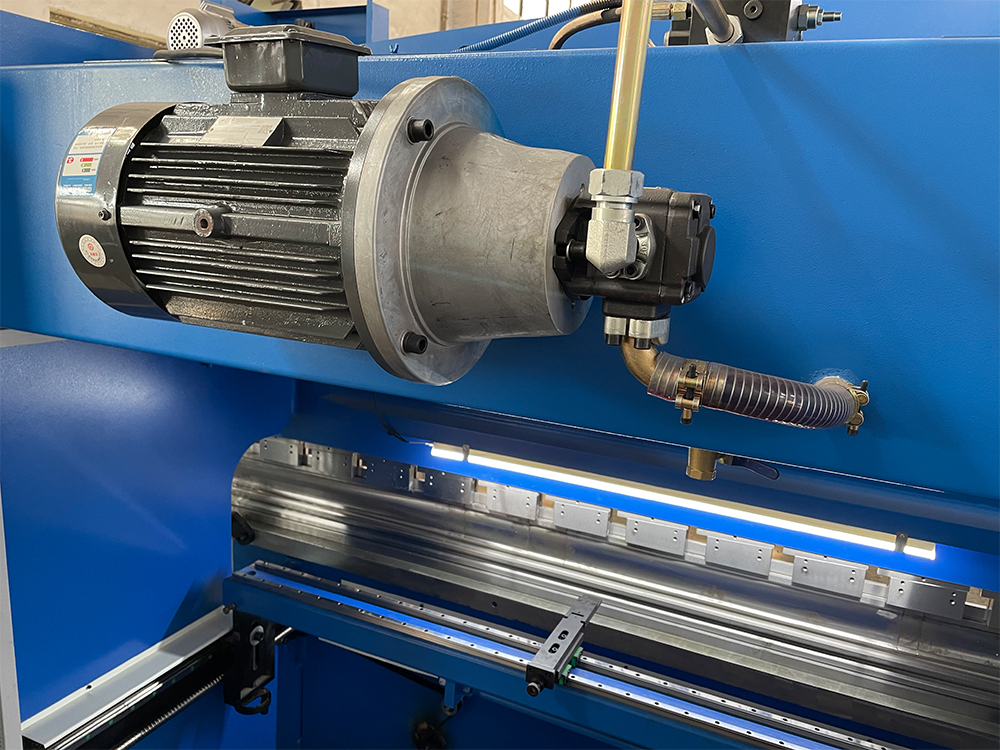

Siemens motoru, aşağı iş səsi uzun müddət istifadə edir
Bosch Rexroth klapan aşağı iş səsi yaxşı performans

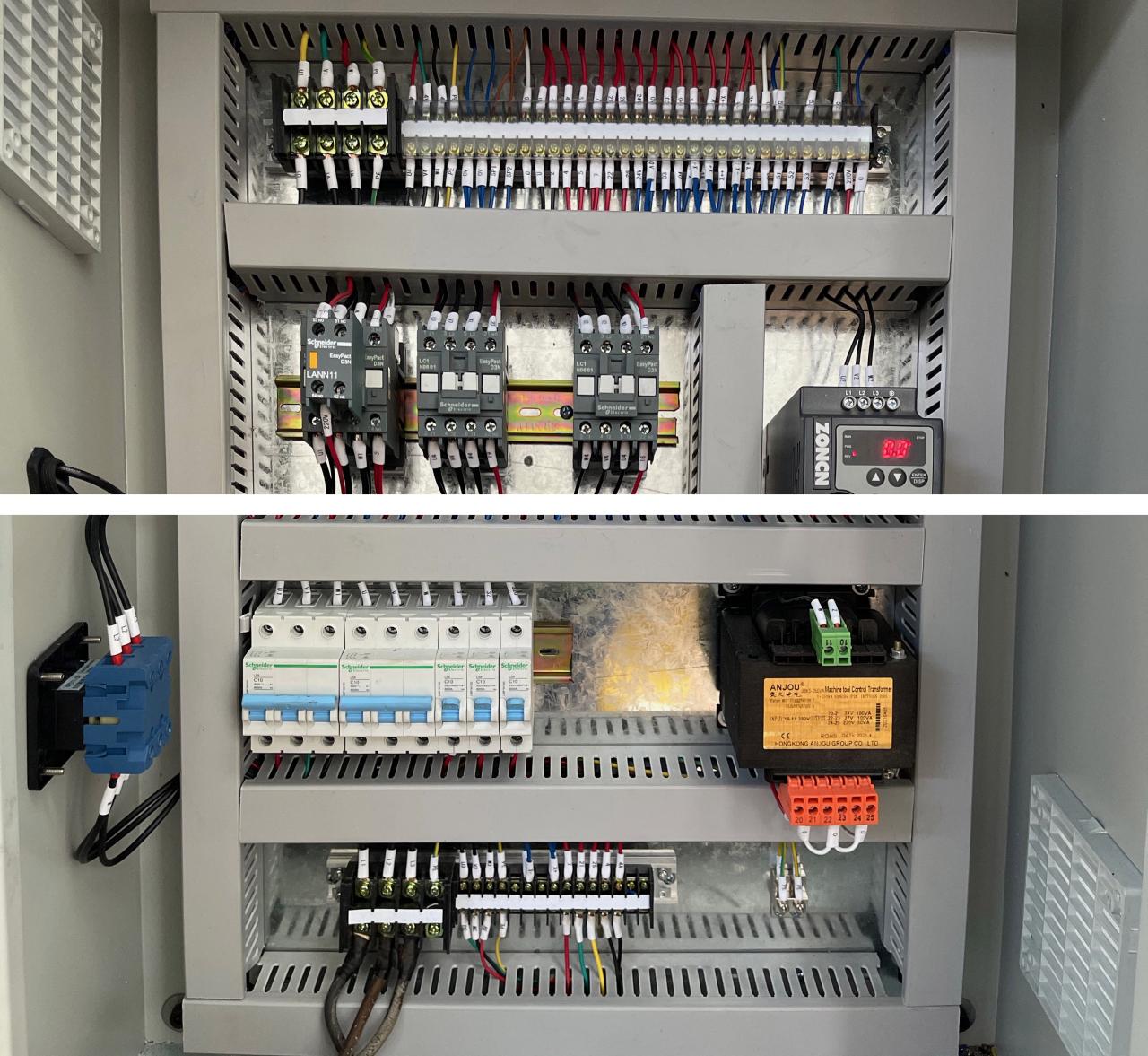

Schneider brendinin komponentləri ilə elektrik şkafı

MƏHSULUN XÜSUSİYYƏTLƏRİ

Maddə	400T/4000	400T/5000	400T/6000
Nominal təzyiq	4000	4000	4000	KN
iş masasının uzunluğu	4000	5000	6000	mm
Deliklər arasındakı məsafə	3000	4000	5000	mm
Boğaz dərinliyi	400	400	400	mm
Ram vuruşu	250	250	250	mm
Maksimum açıq hündürlük	590	590	590	mm
Əsas motor gücü	30	30	30	kw
Ölçü (L*W*H)	4200*2600*4000	5200*2600*4100	6200*2600*4300	mm

Təfərrüatlar

• Sürgü vuruşu (mm): 250 mm
• Avtomatik Səviyyə: Tam Avtomatik
• Boğaz Dərinliyi (mm): 400 mm
• Maşın növü: Sinxronlaşdırılmış
• İş masasının uzunluğu (mm): 5000 mm
• İş masasının eni (mm): 200 mm
• Ölçü: 5200*2600*4100mm
• Vəziyyət: Yeni
• Material / Metal Emal: Pirinç / Mis, Paslanmayan Polad, Alaşımlı, Karbon polad, Alüminium
• Avtomatlaşdırma: Avtomatik
• Əlavə Xidmətlər: Son Formalaşdırma
• İl: 2021
• Çəki (KG): 23000
• Motor Gücü (kw): 30 kw
• Əsas satış nöqtələri: Davamlı
• Zəmanət: 2 il
• Tətbiq olunan sənayelər: Tikinti materialları sexləri, maşın təmiri sexləri, istehsalat zavodu, tikinti işləri, metal təbəqələrin emalı
• Salonun yeri: Yoxdur
• Marketinq növü: Yeni Məhsul 2022
• Maşın Test Hesabatı: Təqdim edilmişdir
• Video çıxış-yoxlama: Təmin edilir
• Əsas komponentlərə zəmanət: 2 il
• Əsas komponentlər: rulman, motor, nasos, dişli, PLC, təzyiqli gəmi, mühərrik, sürət qutusu
• Məhsulun adı: Hidravlik CNC Pres Əyləc Maşını
• İdarəetmə sistemi: E21/DA41S/Cyb Touch8
• Motor: SIEMENS BEIDE
• Hidravlik sistem: Rexroth
• Elektrik komponentləri: Schneider
• Möhür üzük: NOKJapan
• Top vinti/ Xətti bələdçi: HIWIN
• Rəng: Müştəri Seçir
• Çatdırılma: 15 gün
• Xüsusiyyət: Yüksək Performans
