Metal Kəsmə Hidravlik Polad İşləyən Maşın, Zımbalama Əkin üçün Kəsmə

Məhsul təsviri

Polad işçilərimiz şirkətinizə münasib qiymətə optimal keyfiyyət və məhsuldarlıq gətirəcəklər. Bu universal maşın, alət konfiqurasiyanızdan asılı olaraq yumruqlama, kəsmə, kəsmə, kəsmə və bir çox başqa funksiyaları yerinə yetirməyə imkan verir. Bu maşın müstəqil işləyə bilən iki ayrı stansiya ilə təchiz edilmişdir. Çox dəqiq işlənmiş mexaniki hissələr və seçilmiş əsas hidravlik və elektrik komponentləri istənilən şəraitdə uzun müddət xidmətsiz işləməyə və sabit işləməyə zəmanət verir.

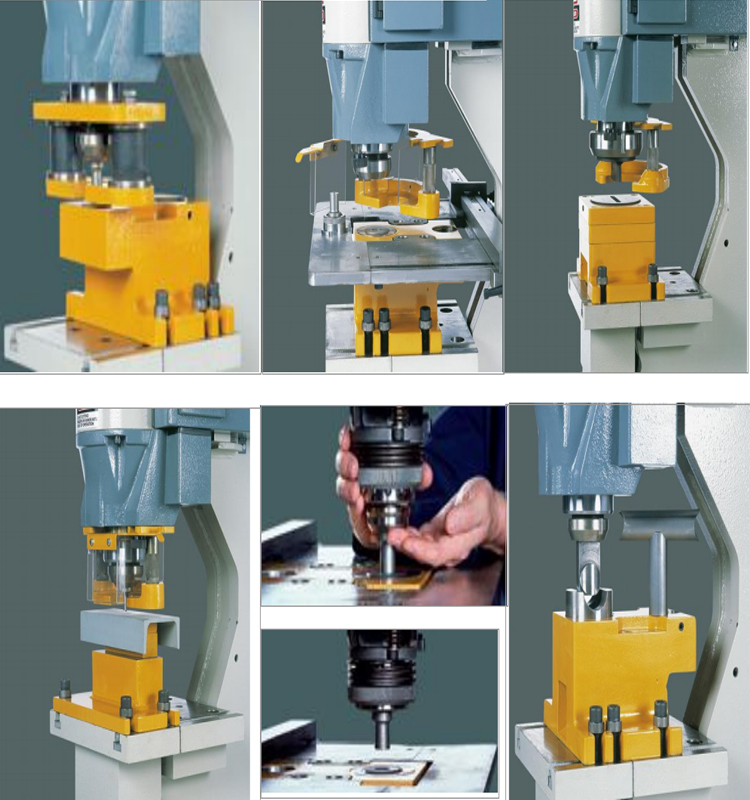

Ətraflı Şəkillər

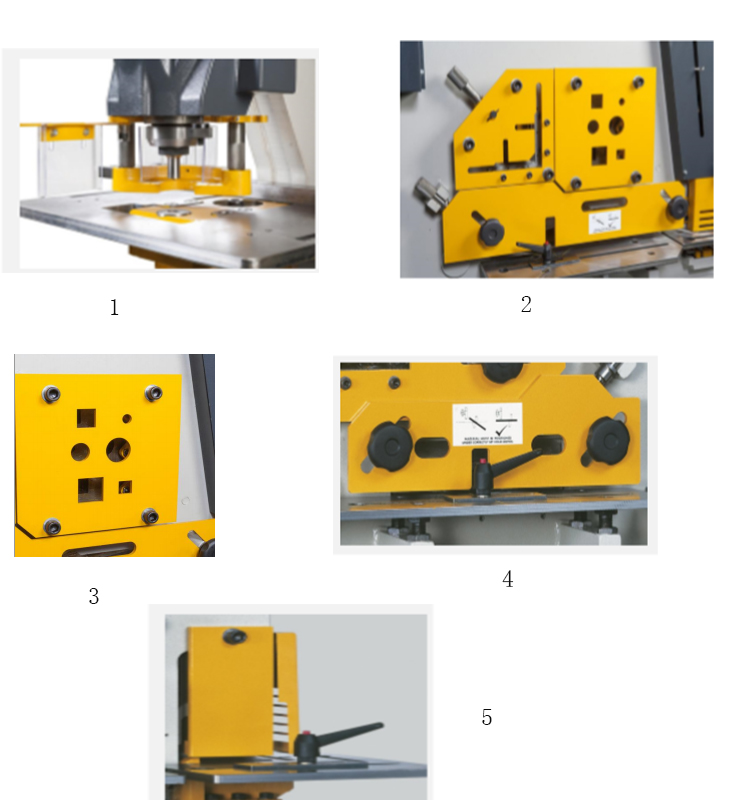

1. Punch stansiyası

Böyük zımba yatağı sahəsi çıxarıla bilən ön bloka malikdir və çox geniş zımbalama tətbiqləri üçün nəzərdə tutulmuşdur. Qaydaları və təkrar işləri üçün təlimatları olan zımba masası standart avadanlıq kimi quraşdırılmışdır.

2. Bucaq stansiyası

Bu stansiya 90° və 45°-də böyük tutumlu bucaq kəsilməsini təmin edir. 45°-dən 90°-ə qədər olan bucaqlar kəsmə stansiyasında əvvəlcə 90°-də kəsmə və sonra flanşın lazımi bucağa kəsilməsi ilə əldə edilə bilər.

3. Bölmə kəsmə stansiyası

Maşınlar standart olaraq yuvarlaq və kvadrat çubuqları kəsmək üçün bıçaqlarla təchiz edilmişdir. Əlavə avadanlıqla maşınlar bu diyaframda, kanal, kiriş, T-bölmə və bir çox başqa xüsusi profilləri kəsə bilir.

4. Qırxma

Kəsmə qurğusu maşının kəsmə qabiliyyəti daxilində materialın istənilən qalınlığına uyğunlaşdırıla bilən sadə möhkəm tutma ilə təchiz edilmişdir. Tənzimlənən bələdçilərlə kəsmə yem masası materialların dəqiq qidalanmasına imkan vermək üçün quraşdırılmışdır. Bələdçi çubuqlarda fl üçün 45°-ə qədər miterin kəsilməsinə və ya fl bucaqlarının kəsilməsinə imkan vermək üçün tənzimlənə bilər.

5. Çəkmə stansiyası

Kəsmə stansiyası standart olaraq təkrar yerləşdirməyə imkan verən tənzimlənən arxa dayanacaqları olan düzbucaqlı çentikli masa ilə təchiz edilmişdir.

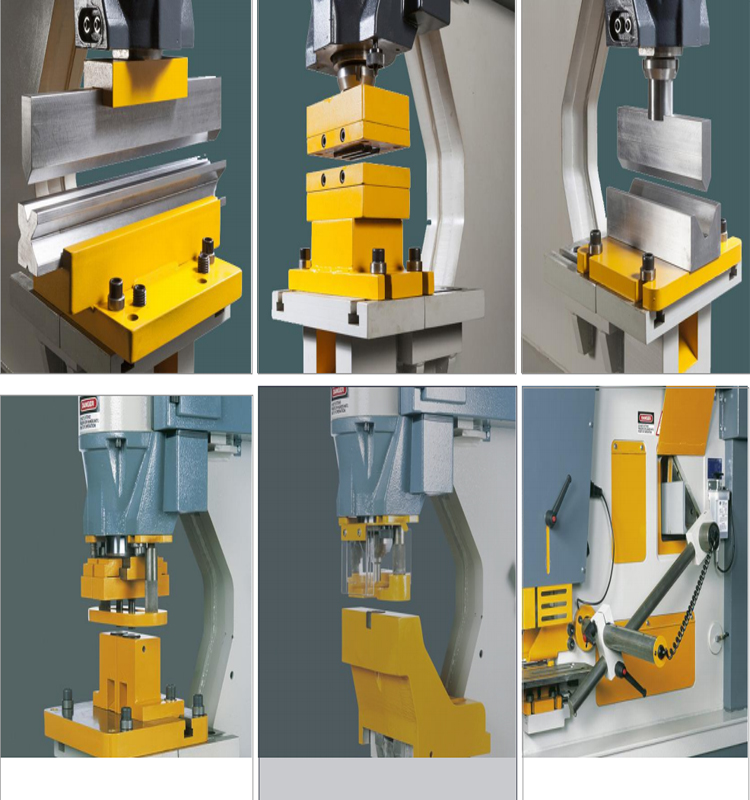

Proqramlar

Punch stansiyası-tətbiqlər (optional avadanlıq) Minimum deformasiya soyuducu qurğusu, çubuqda fl-də sıx deşiklər açarkən minimum deformasiya vermək üçün minimum deformasiya soyucu qurğu.

Tez alət dəyişikliyi

Tez dəyişdirmə zımba tutacağı. Vəziyyətində kilidləmək üçün zımba tutucunu yalnız 90° çevirmək lazımdır. Böyük deşik qoşqu, 38-dən 110 mm-ə qədər diametrlər üçün böyük çuxur/yiv əlavəsi. 160 və ya 225 mm-ə qədər diametrlər üçün də mövcuddur.

Kanal/şüa veb dəstəyi

Kanalın və ya tirin torunu vurmaq üçün xüsusi hazırlanmış veb dayaq. Xüsusi profillər üçün dayaqlar tətbiqdə mövcuddur.

"Super-sürətli" alət dəyişikliyi

Yay və bilyalı podşipniklər aləti 90° əl dönüşü ilə yerində kilidləyir/açır. Heç bir açar və ya açar tələb olunmur.

Boru çentik qurğusu

Borularla 90 dərəcə əlaqə üçün. 165 mm-ə qədər xarici diametrlər üçün mövcuddur.

Vərəq bükmə qurğusu

Çox vee bloklu vərəq bükmə qurğusu (10, 20, 24 və 40 mm enində V açılışları ilə, hamısı 85°).

Luvr zımba qurğusu

Ventilyasiya proqramlarının zımbalanması üçün xüsusi zımba qurğusu.

Çubuğun əyilmə qurğusu

Materialı maksimuma qədər əymək üçün. qalınlığı 22 mm. Tək vee bloku ilə, 85°-də V ilə 76 mm

İki çuxurlu qurğu

İki dəlikli dəyişən meydança vahidi. Diametri 29 mm-ə qədər 2 deşik açır.

Qu quşu boyun dayağı

32 mm diametrə qədər tor və flanşın zımbalanması üçün. 300 mm maks. kanal və 'I'beam.

Rəqəmli uzunluq dayanmasına toxunun və kəsin

(Opsiyonel) Touch & Cut idarə olunan uzunluqlu dayanacaq (bir metr) bucaq kəsmə, kəsmə və kəsmə stansiyası üçün istifadə edilə bilər. 2 və ya 3 metr uzunluqda mövcuddur.

Texniki Xüsusiyyətlər

Model	MULTY 70	MULTY 95	MULTY 125
NORMAL GÜCÜN	70T	95T	125T
DURMA
Maksimum tutum	26*20	27*25	35*25
Diametr * Qalınlıq	57*9	57*12	67*16
Səyahət	55	80	80
Standart boğaz dərinliyi	305	355	355
Dərin boğaz (isteğe bağlı)	625	625	625
Standart maksimum zərbə	57	57	57
İsteğe bağlı maksimum zərbə	160	160	225
Maksimum şüa ölçüsü	305	305	305
KIRMA
Plitənin qalınlığı	300*20	380*20	380*25
Maksimum vərəq eni	375*15	480*15	600*15
45' bucaq kəsimi, maksimum 45'	100*15	120*15	120*15
90' Kəsmə	130*13	150*15	150*18
45'Kəsmə	70*10	80*10	80*10
BÖLMƏ KƏSİLMƏSİ
Dairəvi çubuq / Kvadrat polad	45	50	55
Kanal / H-Beam*	130*65	160*90	200*100
T-şüa*	90*12	100*12	120*12
DEYİL
Plitənin qalınlığı	12	13	13
Genişlik - Düzbucaqlı	45	52	60
Dərin-Dördbucaqlı	90	100	100
Dərin-V-şəkilli	60	70	80
Kəsmə	100*10	100*13	100*13
KÜÇƏ ÇIXIŞI*
Çəkmə maksimum tutumu	250*6	250*6	250*6
BORU ÇIXIŞI*
Maksimum boru diametri	83	108	108
ƏKİLƏN*
Düz polad əyilmə	250*13	250*20	250*22
Plitənin əyilməsi	500*3	500*3	700*3
ÇƏNİŞ STATIONDA PUNCHING
Dərin boğaz	125	125	125
Maksimum tutum	38*8	38*10	38*12
TEXNİKİ MƏLUMAT
Motor gücü KW	7.5	7.5	7.5
Maşının xalis çəkisi Kg	1620/1990	2430/2880	3100/3620
Maşın ölçüləri (L*W*H)sm	164*71*180	190*79*191	200*80*203

Təfərrüatlar

• Model nömrəsi: Multi 70
• CNC və ya deyil: CNC
• Vəziyyət: Yeni
• Nominal qüvvə (kN): 700 kN
• Güc mənbəyi: Hidravlik
• Gərginlik: 380V/220V Opsiyonel
• Ölçü (L*W*H): 1640*710*1800
• Motor Gücü (kVt): 7.5
• Çəki (T): 1.62199
• Əsas satış nöqtələri: Çoxfunksiyalı
• Zəmanət: 1 il
• Salonun yeri: Yoxdur
• Tətbiq olunan Sənayelər: Tikinti Materialları Mağazaları, Fermalar, Çap sexləri, Tikinti işləri, Enerji və Mədən, Qida və İçki Mağazaları, Reklam Şirkəti
• Maşın növü: Hidravlik Dəmirçi
• Satışdan sonrakı xidmət: Onlayn dəstək, Video texniki dəstək, Sahəyə texniki xidmət və təmir xidməti
• Zəmanətdən sonra xidmət: Video texniki dəstək, Onlayn dəstək, Sahəyə texniki xidmət və təmir xidməti
• Yerli Xidmət Yeri: Yoxdur
• Sürüşmə vuruşu (mm): 55/80
• Sertifikatlaşdırma: CE
• Təzyiq gücü: 70T
• Funksiya: Zərbə dəlikləri,Bölmə Polad Kəsmə,Yerləmə,Bucaq kəsmə,Əyilmə
• Notch Stansiyasında Dərin Boğazda yumruq vurma: 125
• Maksimum Tutum: 70T
• Çap*Qalınlıq: 57*9
• Səyahət: 55
• Standart maksimum zərbə: 57
• İsteğe bağlı Maksimum Zərbə: 160
• Maksimum şüa ölçüsü: 305
• Rəng: Sarı / Seçim
