Fiber Lazer Kəsmə Maşını Masterline 8kw 4000x2000mm Ipg Lazer Mənbəli

Məhsulların təsviri

Yüksək Güclü 10000W Fiber Lazer Kəsmə Paslanmayan polad üçün 10KW Fiber Lazer Kəsmə Maşınları cəlbedici qiymətə davamlı keyfiyyəti təmin etmək üçün 2000w/3000w/4000w/6000w lazer kəsmə maşınlarını ən ciddi keyfiyyət standartlarına uyğun olaraq dünya səviyyəli komponentlərdən başqa heç nə ilə yığmır. SmartLine, dünyanın hər yerində çoxsaylı tətbiqlər, istehsal tələbləri və büdcələr üzrə istifadə edilən ümumi təyinatlı 2D lazer kəsmə maşınıdır. Beş ölçüdə və 1000W-dan 6000W-a qədər olan lazer gücləri ilə mövcuddur.

Aşağıdakı elementlər daxildir:

• Lazer Kəsmə Başlığı: Raytools lazer kəsmə başlığı; Precitec Kəsmə başlığı

• CNC Controller: CypCut Fscut 2000 CNC Sistemi; BECKHOFF TwinCAT Sensor Ekran İdarəetmə Sistemi HYPCUT Touch FSCUT8000 TwinCAT CNC Sistemi

• Kəsmə sahəsi: 3000x1500mm, 4000×20000mm, 6000x2000mm, 6000x2500mm

• Kəsmə sürəti: Maks. 100m/dəq; Yerləşdirmə: 140m/dəq; Sürətlənmələr: 1.6G

BRAND SmartLine dünya üzrə çoxsaylı proqramlar, istehsal tələbləri və büdcələr üçün istifadə edilən ümumi təyinatlı 2D lazer kəsmə maşınıdır. Beş ölçüdə və 1000W-dan 6000W-a qədər olan lazer gücləri ilə mövcuddur.

TAM YEVLƏMİŞ ÇƏRÇƏK

polad çərçivələr stressi aradan qaldırmaq üçün 600⁰-dən yuxarı temperaturda tavlanır. Onlar təhrif olmadan uzun illər ağır istifadə üçün hazırlanmışdır. Avtomatik dəyişən palet sistemi 1800 kq-dan çox yükləməyə imkan verir. Daha ağır çərçivə daha az vibrasiya və daha yaxşı dəqiqlik deməkdir. Maşının çərçivələri bükülmələri və deformasiyaları minimuma endirmək üçün gücləndirilir, maşının möhkəm çərçivəsi isə polad çubuqlarla şassiyə birləşdirilir.

LAZER ŞUALARI BÖLMƏSİ

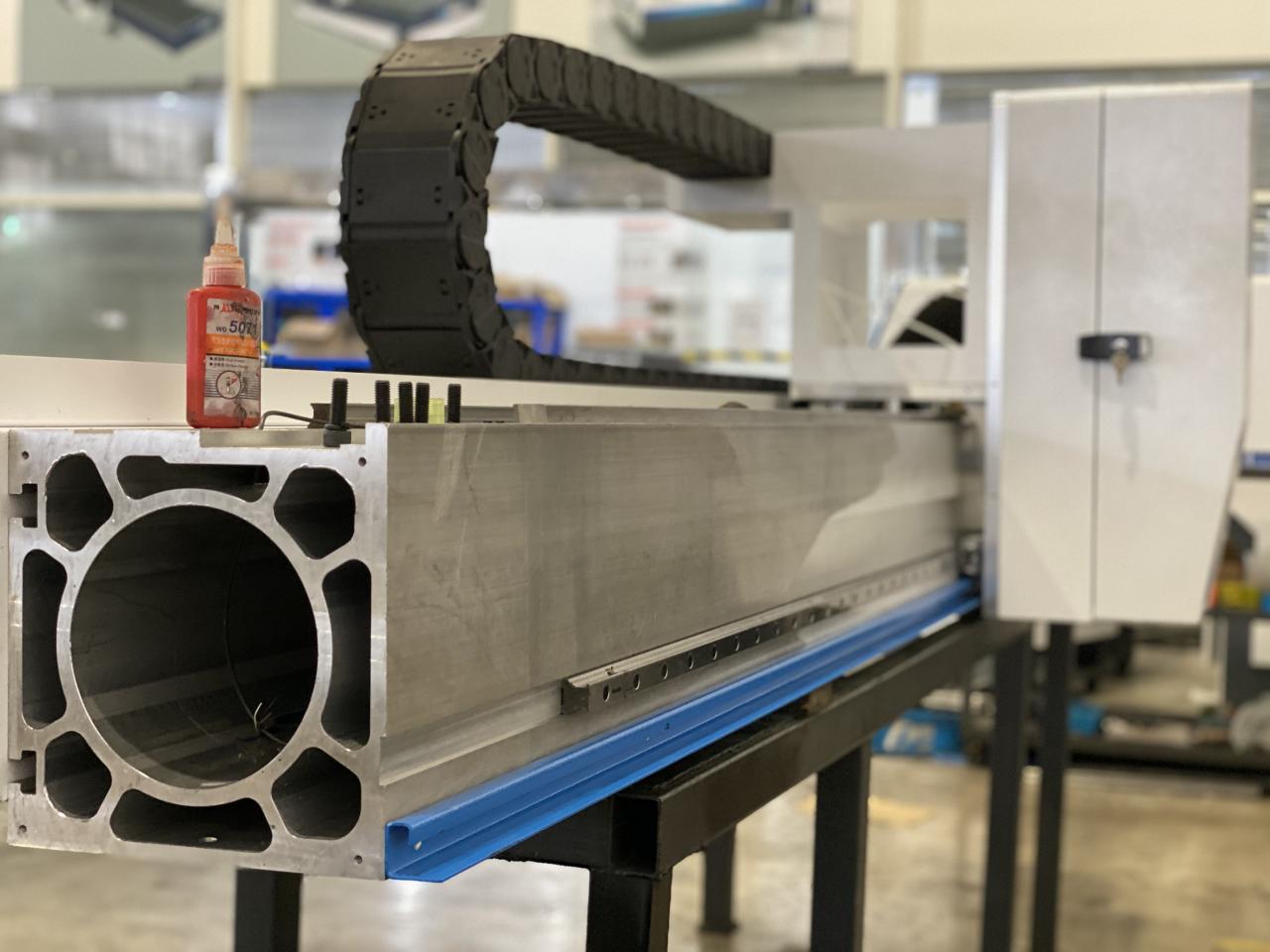

Şüa gövdəsi ümumi alüminium tökmə üsulunu qəbul edir, tavlama daxili gərginliyi və prosesləri aradan qaldırır, Proses tökmə → tavlama gərginliyi → kobud emal → vibrasiya yaşlanması → yarımfiniş → vibrasiya yaşlanması → bitirmə işlənməsi, maşın temperlənmədən sonra işlənir, möhkəmlik, sərtlik və şüanın sabitliyinə zəmanət verilir, şüanın dəqiqliyi uzun müddət saxlanıla bilər. Əsasən yüksək güclü lazer kəsmə maşınının yüksək sürətli kəsilməsi üçün effektiv zəmanət verir.

QRAFİT YANMA Əleyhinə TEXNOLOGİYA

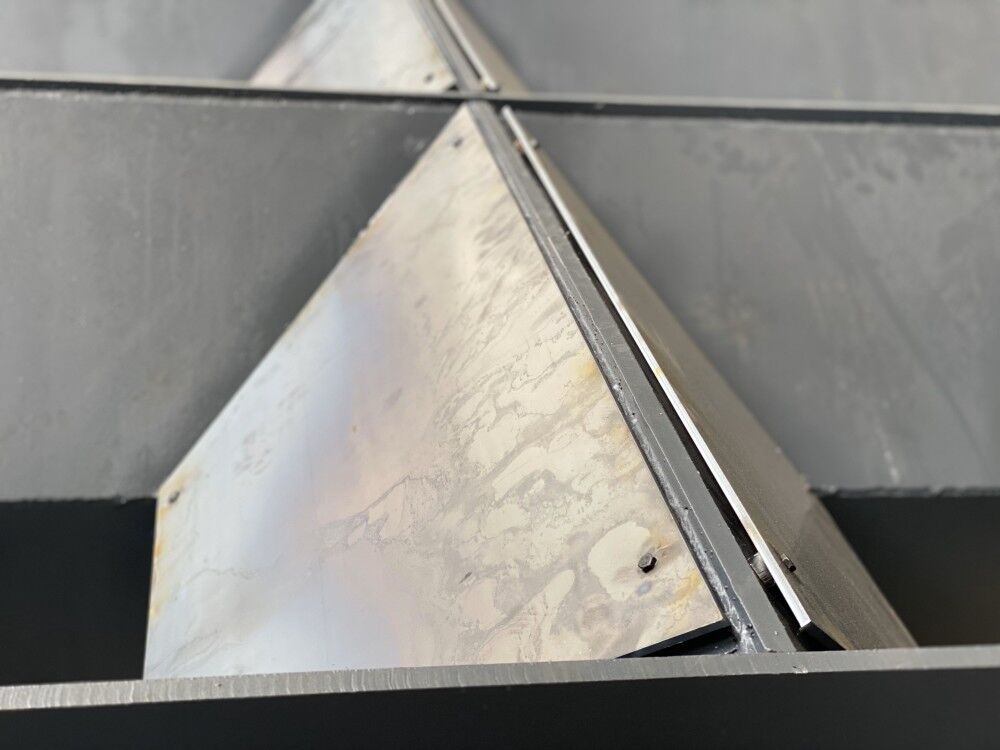

Bütün dəzgahda lazerin vura bildiyi sahə 20 mm qalınlığında qrafit anti-bruning ilə örtülmüş və qorunmuşdur. Maşın yatağının və iş masasının formasız və yanmamasını təmin etmək üçün.

SÜRÜCÜ SİSTEMİ

Şüa bir cüt dəqiq REXROTH xətti bələdçi relsləri üzərində quraşdırılıb və qabaqcıl Alman ALPHA mühəndisliyi və dəqiq istehsalı ilə bu gün mövcud olan ən yüksək keyfiyyətli xətti sistemlər yaratmışdır.

BECKHOFF Servo Sürücü: TOZ ÇIXARMA SİSTEMİ

Bu sistem VDI təlimatlarının 3677 bəndinə uyğun olaraq sənaye sızmalarından quru tozu süzmək üçün istifadə olunur. Filtr elementləri kompakt məsaməli filtrlərdən istifadə edir. Bir çox ölkələrdə paslanmayan poladdan (CrNi) kəsilərkən süzülmüş havanın dövriyyəsi qadağandır. Buna görə istifadəçiyə xaricə hava kanalları quraşdırması tövsiyə olunur.

CNC NƏZARƏT SİSTEMİ

Ekonomik lazer kəsmə idarəetmə sisteminin FSCUT2000 lazer kəsmə idarəetmə sistemi. Metal və qeyri-metal lazerlə kəsmə sahəsində geniş istifadə olunur. Yüksək səviyyəli istifadəçilərin çoxlu sayda lif lazer kəsmə sahəsində görkəmli performansına görə.

LAZER KƏSİM BAŞLIĞI: KƏSİM BAŞLIĞI PRECITEC PROCUTTER 2.0

Yeni ProCutter 2.0 nəsli artan performansı və yeni avtomatlaşdırma xüsusiyyətləri ilə heyran qalır. Daha sürətli, daha asan, daha səmərəli, daha davamlı - çoxsaylı inkişaflar sayəsində lazer kəsmə yeni nəsildə belə formalaşır.

PROFİL VƏ BORU KƏSİM SİSTEMİ(İSTEĞE BAĞLI)

Smartline seriyası misilsiz çox yönlülük təklif edir. isteğe bağlı boru və boru kəsmə sistemi boruyu/borunu dəqiq şəkildə kəsmək qabiliyyətinə malikdir və onu müxtəlif materiallardan, ölçülərdən və qalınlıqlardan hazırlanmış dəqiq hissələrə ehtiyacı olan hər kəs üçün zəruri edir.

LAZER MƏNBƏYİAlmaniya IPG Fiber Lazer Rezonatoru

IPG 12000W İtterbium lazer rezonatoru

IPG 4000W İtterbium lazer rezonatoru

IPG 6000W İtterbium lazer rezonatoru

MAZININ ÖLÇÜSÜ VƏ ÇƏKİSİ
MAŞIN MODELİ	3015	4020	6020	6025	8025
Uzunluq (mm)	10000	11200	14000	14000	10800
Eni (mm)	3080	4100	4100	4750	4750
Hündürlük (mm)	2250	2250	Z oxu (mm)	100	100
Çəki (kq)	12000	15000	Maksimum vərəq çəkisi (kq)	1100	1800

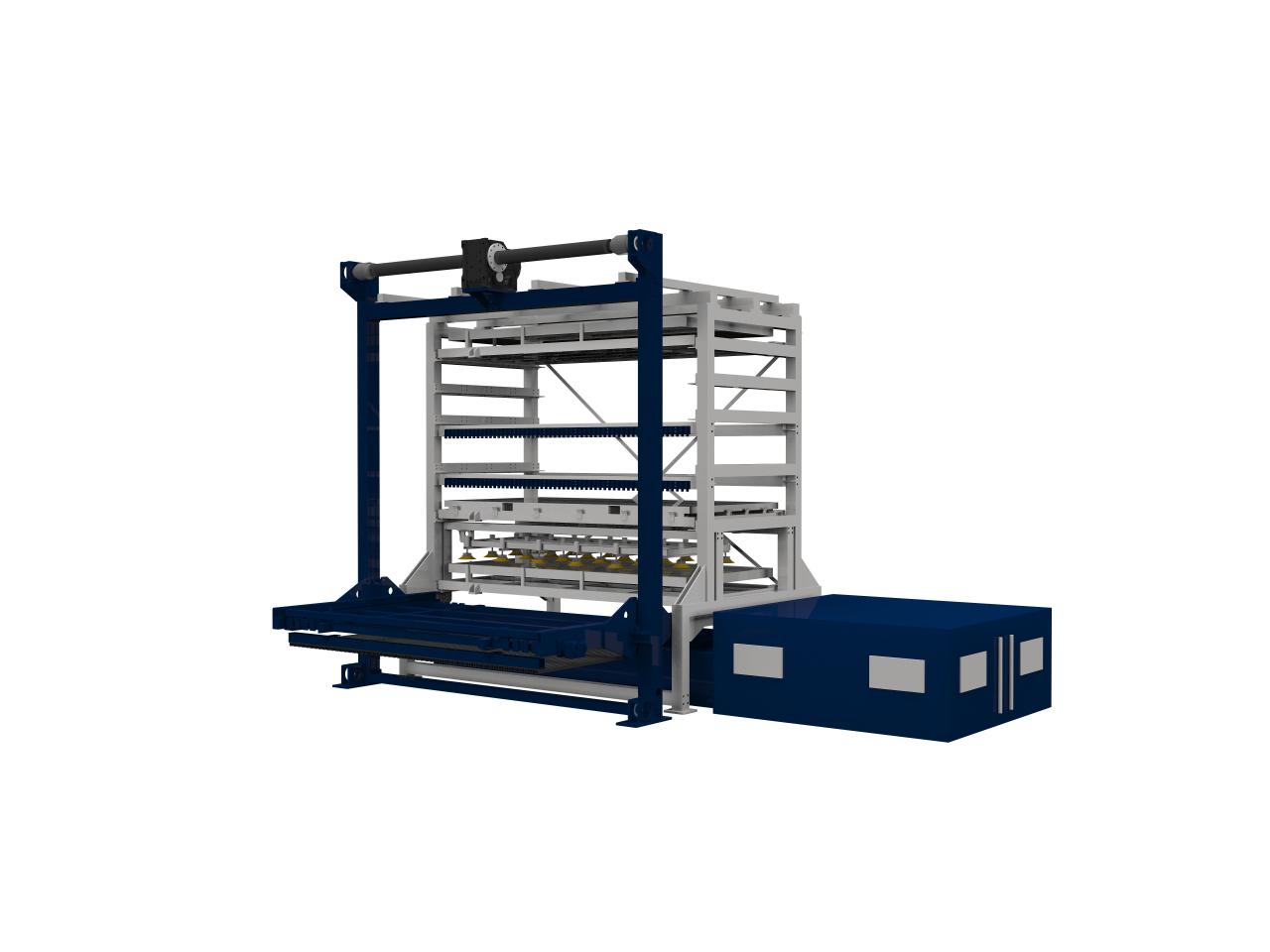

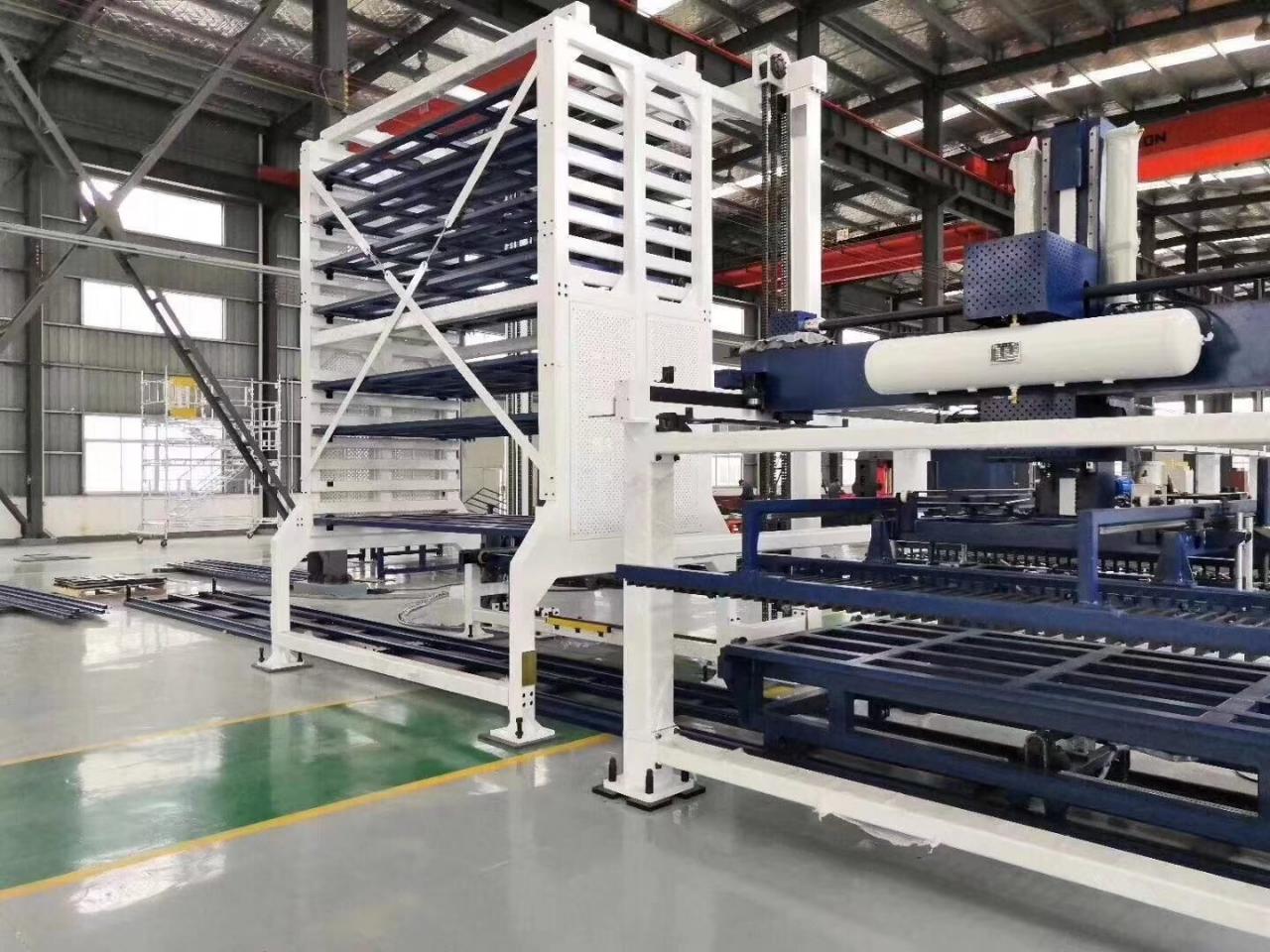

YÜKLƏYƏNİCİ VƏ BOŞALDIRICI BRG SİSTEMİ 2.0 ÜÇÜN OPSİYONEL Yükləyici və boşaldıcı BRG System 2.0 material axınını ən yaxşı şəkildə optimallaşdıran, həm işdə təhlükəsizliyi, həm də prosesin təhlükəsizliyini yaxşılaşdıran avtomatlaşdırılmış həlldir. Daxil olan həllər sadə əməliyyatdan tam avtomatlaşdırılmış əməliyyata qədərdir.

Hazırda biz məhsulumuzun qablaşdırılmasına tullantıların azaldılması və resurs qənaəti baxımından baxırıq. Biz həmçinin məhsulun inkişafının dizayn mərhələsindən nəqliyyatın səmərəliliyini artırmaq üzərində işləyirik.

1. Taxta qutumuz fumiqasiya müalicəsindən sonradır. Taxta yoxlamaya ehtiyac yoxdur, çatdırılma vaxtına qənaət edir.

2. Maşının bütün ehtiyat hissələri əsasən mirvari yundan istifadə edilən bəzi yumşaq materiallarla örtülmüşdür.

3. Ən kənarı bərkidilmiş formalı taxta qutudur.

4. Taxta qutunun dibində təhvil vermək və daşımaq üçün rahat olan möhkəm dəmir domkrat var.

Bizim Xidmətlər

İnterferometrin istifadəsi dəqiqliyi təmin etmək üçün kəsmə zamanı maşınların X və Y oxularının hərəkətini qeyd edir. Tənzimləmələr maşının daşınmadan əvvəl dəqiq tənzimlənməsini təmin etmək üçün edilir. X və Y oxunu ölçmək üçün Mərmər testi aparılır, maşının uzunluğu boyunca mükəmməl səviyyəni və hizalanmasını təmin etmək üçün lazımi düzəlişləri hesablayır. Kollimator bələdçi relsin bütün uzunluğu boyunca işlədilir, düzlük yoxlanılır. Xətti dəqiqliyin xətti dəqiqliyini təmin etmək üçün lazımi düzəlişlər edilir.

Təfərrüatlar

• Tətbiq: LAZER KƏSİM
• Tətbiq olunan material: MDF, Metal, Krital
• Vəziyyət: Yeni
• Lazer növü: Fiber lazer
• Kəsmə sahəsi: 1500*3000mm
• Kəsmə sürəti: 100m/dəq
• Dəstəklənən Qrafik Format: AI, DXF, Dst, Dwg, LAS, DXP
• Kəsmə qalınlığı: 100 mm
• CNC və ya yox: Bəli
• Soyutma rejimi: SU SOYUTMA
• Nəzarət Proqramı: Cypcut Nəzarət Sistemi
• Mənşə yeri: Anhui, Çin
• Lazer Mənbə Brend: IPG
• Lazer Başlığı Brend: Raytools
• Servo Motor Markası: Yaskawa
• Guiderail Brend: HIWIN
• Nəzarət Sistemi Markası: Cypcut
• Çəki (KG): 15000 KG
• Əsas satış nöqtələri: Yüksək dəqiqlik
• Optik Lens Markası: Might
• Zəmanət: 3 il
• Tətbiq olunan Sənayelər: Otellər, Tikinti Materialları Mağazaları, İstehsalat Zavodu, Maşın Təmiri Sexləri, Tikinti işləri
• Maşın Test Hesabatı: Təqdim edilmişdir
• Video çıxış-yoxlama: Təmin edilir
• Əsas komponentlərə zəmanət: 2 il
• Əsas komponentlər: Təzyiqli gəmi, Motor
• İş rejimi: impulslu
• Konfiqurasiya: konsol növü
• İşlənən məhsullar: Sac və Boru
• Xüsusiyyət: Proqramlaşdırıla bilər
• Satışdan sonrakı xidmət: Mühəndislər xaricdə maşınlara xidmət göstərə bilər
• Lazer növü: ABŞ-dan IPG fiber lazer generatoru
• Lazer dalğa uzunluğu: 1070nm
• Lazer gücü çıxış reytinqi: 6kw-20kw
• X oxunun hərəkəti: 1500 mm
• Y oxu hərəkəti: 3000mm
• İş masası: Açıq dizayn, sabit masa
• Sürmə rejimi: İki rəf və pinion sürmə sistemi
• Nəzarət sistemi: Cypcut Nəzarət Sistemi
