Avtomatik Boru Kəsmə Maşın 1000w Kiçik İş Masa Fiber Lazer Kəsmə Maşın

Maşın təsviri

Lazer kəsmə insanların bu gün mənimsədiyi müxtəlif kəsmə texnologiyaları arasında ən yaxşı kəsmə üsuludur. Lazer kəsmənin üstünlükləri aşağıdakılardır: kiçik istilik deformasiyası, yüksək kəsmə dəqiqliyi, aşağı səs-küy, çirklənmə, avtomatik kəsməni həyata keçirmək asan, ilkin investisiya böyük olsa da ( Dezavantaj), lakin emal dəyəri mexaniki emaldan 50% azdır. Qabaqcıl istehsal texnologiyası olaraq, lazer kəsmə geniş tətbiq diapazonu, çevik proses, yüksək emal dəqiqliyi, yaxşı keyfiyyət, təmiz istehsal prosesi və avtomatlaşdırmanın asan həyata keçirilməsi, çeviklik, zəka, məhsul keyfiyyətinin və əmək məhsuldarlığının yaxşılaşdırılması üstünlüklərinə malikdir.

Maşın Xüsusiyyəti

1. Maşın açıq iş masası quruluşunu, idxal olunan yüksək dəqiqlikli ikili ötürücülü dayaq və pinion və xətti bələdçi relsini, sabit ötürmə və yüksək dəqiqliyi qəbul edir.

2. Həm yataq, həm də hərəkət edən şüa ayrılmaz qaynaq quruluşunu qəbul edir. Yataq 600°C-də istiliklə işlənir və 12 metrlik portal freze ilə tamamlanır. Ocaqda 24 saat soyudulur. Yuyulduqdan sonra kobudlaşdırılır və sonra qaynaq və emal uyğunlaşmasını, yaxşı sərtliyi, yüksək dəqiqliyi tamamilə aradan qaldıra bilən vibrasiya yaşlanmasına məruz qalır, deformasiya olmadan uzunmüddətli istifadəni davam etdirə bilər.

3. X, Y və Z oxlarının hamısı Fransadan yüksək dəqiqliyə, yüksək sürətə, böyük fırlanma momentinə, böyük ətalətə, sabit və davamlı performansa malik servo mühərrikləri ilə gətirilir. Bütün maşının yüksək sürətini və sürətlənməsini təmin edin.

4. Windows əməliyyat sisteminə əsaslanan CYPCUT fiber lazer kəsmə maşınının xüsusi ədədi idarəetmə sistemini qəbul edir və güclü funksiyaları, yaxşı insan-maşın interfeysi və sadə əməliyyat ilə lazer kəsmə nəzarəti üçün bir çox xüsusi funksiya modullarını birləşdirir.

5. CYPNEST Expert Edition yuva qurma proqramı CNC kəsmə maşınları üçün "tam zamanlı kəsmə, yüksək effektiv kəsmə və yüksək yuva sürəti kəsmə" həyata keçirmək üçün əsas texnologiyadır. Bu, materiallara səmərəli qənaət etmək və kəsmə səmərəliliyini artırmaq üçün əsas zəmanətdir.

6. Kəsmə başlığı yüksək hissetmə dəqiqliyi, həssas reaksiya və ən sabit və etibarlı performansa malik beynəlxalq tanınmış markalar və tutumlu sensorlar tərəfindən istehsal olunan xüsusi lifli lazer kəsici başlıqları qəbul edir. 7. Almaniyadan gətirilən yüksək dəqiqlikli elektron idarə olunan mütənasib klapan ən yaxşı kəsmə effektinə nail olmaq üçün kəsici köməkçi qazın hava təzyiqini dəqiq idarə edə bilir.

Maşın komponentləri

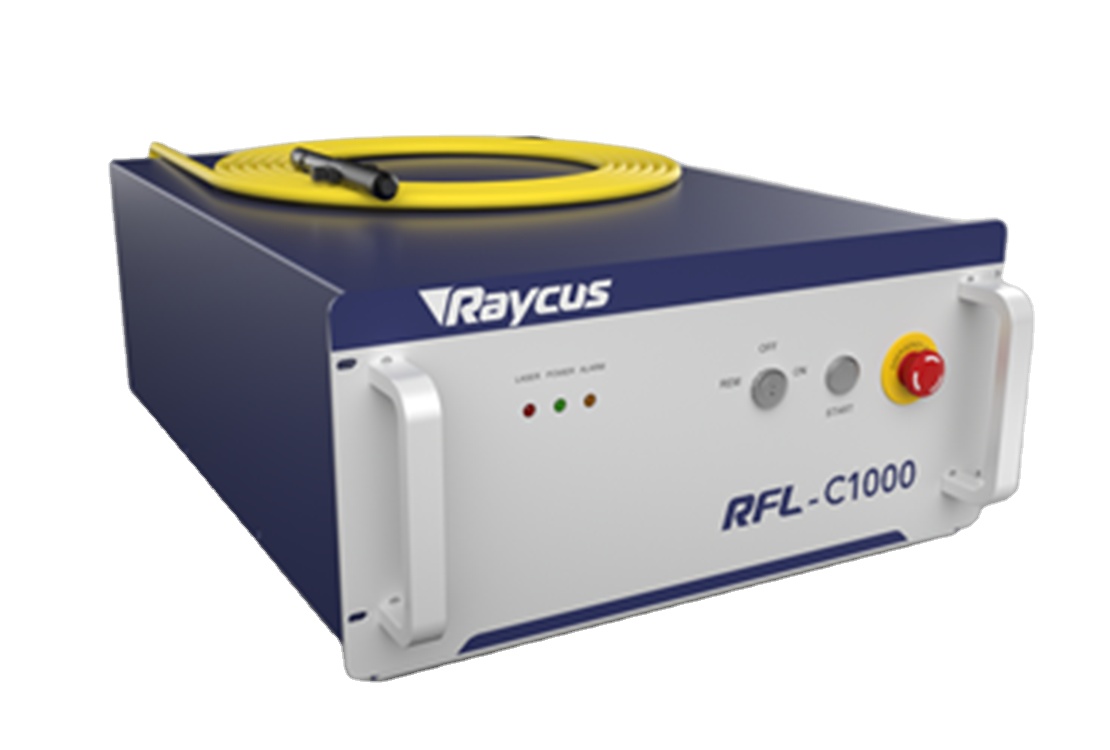

Raycus RFL-C1000 fiber lazer mənbəyi

• Əla şüa keyfiyyəti (BPP)

• Tam güc diapazonunda daimi BPP

• Kiçik bir nöqtə əldə etmək üçün uzun fokus məsafəsindən istifadə edin

• Elektro-optik konversiya səmərəliliyi>25%

• Baxımsız əməliyyat

• Modul dizayn, "plug and play"

• Kiçik ölçü və asan quraşdırma

• Nasos mənbəyinin xidmət müddəti >100.000 saat

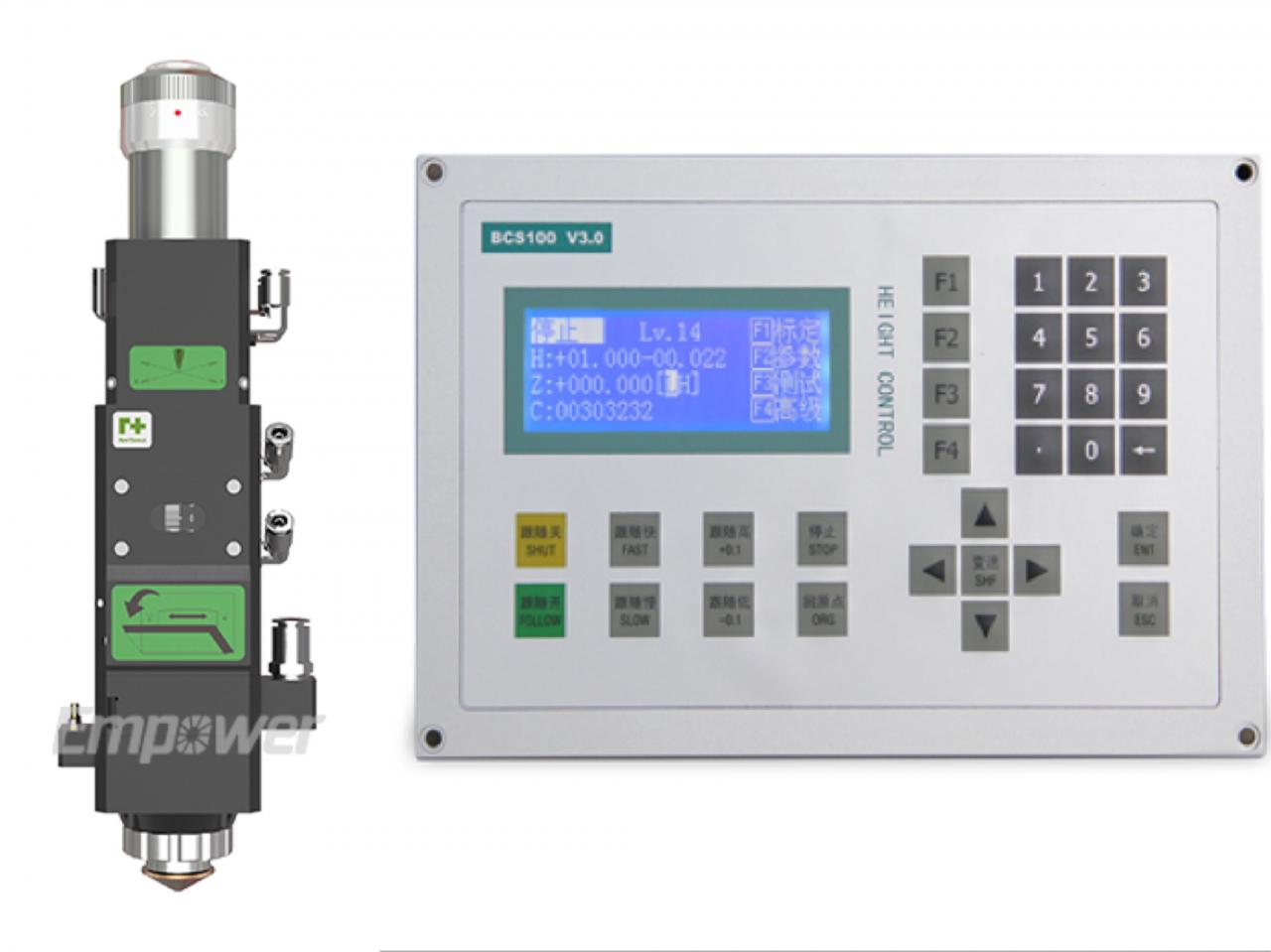

Kəsmə başlığı və hündürlüyü tənzimləyicisi

• Kapasitiv hündürlük sensoru ilə mövcuddur.

• Temperatur sensorları optikanı qoruyur və həddindən artıq istiləşmə şansını minimuma endirir.

• Diqqəti təyin etmək üçün 10 mm obyektiv hərəkəti.

• Qapaq şüşəsinə tez və asan giriş.

• Ləkə ölçüsünü optimallaşdırmaq üçün çevik dizayn.

• Hamar köməkçi qaz axını.

• Yığcam, Yüngül dizayn.

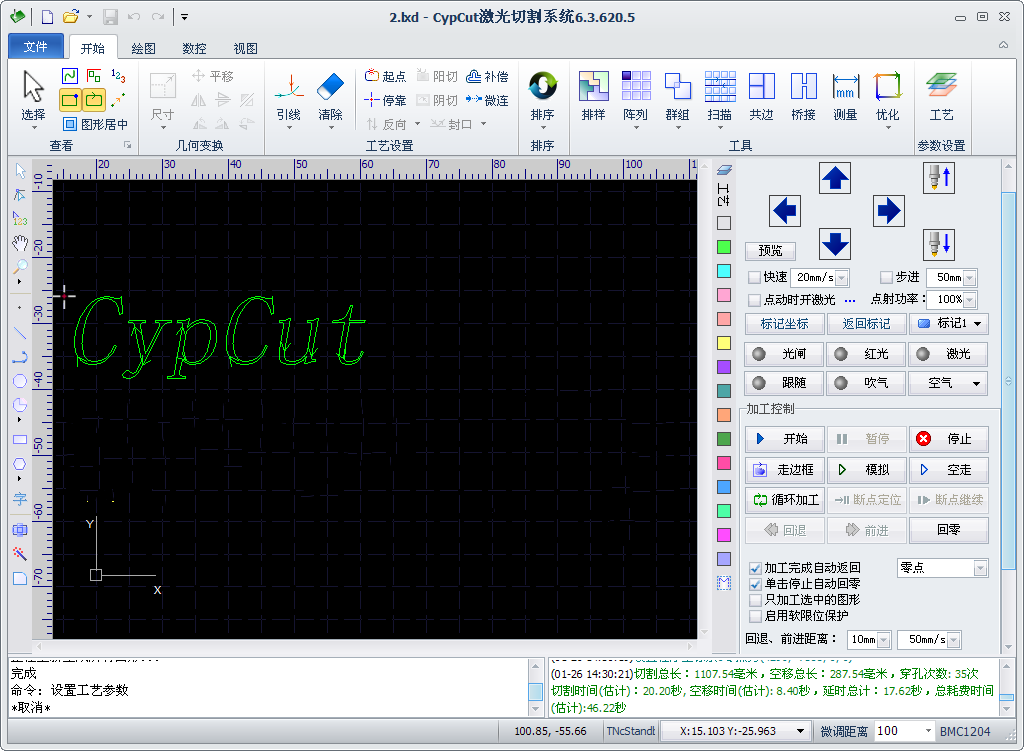

Cypcut kəsmə sistemi

• Avtomatik Hündürlük tənzimlənməsi

• Proqram təminatının qorunması

• Lazer şüasının gücünə nəzarət

• Qəfil bağlanma nöqtəsinin bərpası funksiyası

• Qurbağa tullanma və Avtomatik kənar yerləşdirmə funksiyası

• Dairəvi kənara səbəb olan siqnal gecikməsinin qarşısını almaq üçün real vaxt reaksiyası

Spesifikasiya

Əsas komponentlərin siyahısı
Yox.	Komponent Adı	İstehsalçı--Mənşə yeri
1	Maşın aləti	Plitə qaynaq dəzgahı aləti--Dahan
2	Maşın şüası	Alüminium şüa --Dahan
3	Fiber lazer mənbəyi	Raycus/Maks 1000W--Çin
4	Lazer başlığı	Raytools-- Çin
5	Kəsmə sistemi	Kipkut -- Çin
6	Servo motor və sürücü	Schneider -- Fransa
7	Sürət Azaldıcı	Shimpo -- Yaponiya
8	Bələdçi relsləri	Hiwin -- Tayvan
9	Raf və Pinion	Tayvandan YYC
10	Mütənasib klapan	SMC --Yaponiya
11	Çiller	Hanli -- Çin

Spesifikasiyalar
Lazer gücü	1000W
Kəsmə sahəsi (mm)(L×W)	3000mm×1500mm
Maksimum kəsmə sürəti (m/dəq)	120 m/dəq
Maks Sürətləndirildi	1.5G
Yerləşdirmə dəqiqliyi	±0.03mmmm
Təkrarlanma dəqiqliyi	±0,02 mm
Minimum xətt eni	0,15 mm
Maksimum kəsmə dərinliyi (Yüngül Polad)	12 mm
Paslanmayan polad N2	5 mm
Alüminium	3 mm
Sürmə Yolu	İdxal edilmiş servo motor
Ötürmə yolu	Xaricdən gətirilən dişli çarx və pinion ikiqat sürücü
Elektrik Tələbləri	380V/50Hz.60Amp
Enerji istehlakı	12KVt
İş parçasının çəkisi	800 kq
Çəki	5500 kq
Kontur ölçüsü (mm)	4800mm×2700mm×1900mm (L×G×Y)
Palet dəyişdiricisi ilə kontur ölçüsü (mm)	8400mm×3000mm×2100mm (L×W×H)

Üstünlüklər və Tətbiqlər

ÜSTÜNLƏRİ:

1, Enerji istehlakına qənaət / eyni güc altında CO2 lazer kəsmə maşınının yalnız 20-30%.

2, Sadə və ya mürəkkəb hissələrin elastikliyi və dəqiq kəsilməsi

3, İdxal edilmiş dünya markası fiber lazer / 100,000 saatdan çox həyat müddətini qəbul edir

4, İdxal edilmiş servo motor və dişli sistemi dəqiq kəsmə təmin edir

5, Əlavə bitirmə tələb olunmadan yüksək keyfiyyətli kəsmə

6, Daha yüksək kəsmə sürəti və səmərəli, dəqiqədə 10 metrdən çox kəsmə plitəsinin sürəti

7, Kontaktsız kəsik, yəni materialın heç bir izi və ya çirklənməsi yoxdur

8, Faktiki olaraq istənilən metal təbəqəni kəsmək imkanı

TƏTBİQLƏR:

TƏTBİQ EDİLƏN MATERİALLAR: Paslanmayan polad, karbon polad, lehimli polad, silikon polad, yay polad, alüminium, alüminium ərintisi, sinklənmiş təbəqə və digər metal borular və borular.

TƏTBİQ EDİLƏN SƏNAYE: Sənaye boru kəmərlərinin emalı, partlayışa davamlı avadanlıq, hərbi sənaye, kimya sənayesi, neft kəşfiyyatı, lampalar və fənərlər, metal emalı, dəmir məmulatları, tikinti və s.

Xidmətimiz və Üstünlüklərimiz

Bizim Xidmət

1. Bu fiber lazer maşını və fiber lazer hissələri üçün iki il zəmanət; Digər maşın və hissələr üçün bir il zəmanət.

2. 24 saat peşəkar onlayn texniki dəstək.

3. Bacarıqlı mühəndis problem baş verən zaman müştəriyə TM, Whatsapp vasitəsilə problemi vaxtında həll etməyə kömək edəcək.

4. Pulsuz proqram yeniləməsi.

5. Ömürlük texniki xidmət və ehtiyat hissələrin təchizatı.

Üstünlüklərimiz

1. Alibaba Authentication Enterprise

2. 12 illik ixrac təcrübəsi

3. 20 illik istehsal təcrübəsi

4. OEM və ODM Xidməti

5. 24 Saat Onlayn Xidmət

6. Bütün dünyada diler şəbəkəsi

Təfərrüatlar

• Tətbiq: LAZER KƏSİM
• Tətbiq olunan material: Metal
• Vəziyyət: Yeni
• Lazer növü: Fiber lazer
• Kəsmə sahəsi: 3000*1500mm
• Kəsmə sürəti: 120m/dəq
• Dəstəklənən Qrafik Format: DXF
• Kəsmə qalınlığı: 1-10 mm
• CNC və ya yox: Bəli
• Soyutma rejimi: SU SOYUTMA
• Nəzarət Proqramı: Cypcut
• Lazer Mənbə Markası: Raycus/IPG/Maks
• Lazer Başlığı Brend: Raytools/Precitec
• Servo Motor Markası: Yaskawa
• Guiderail Brend: HIWIN
• Nəzarət Sistemi Markası: Cypcut
• Çəki (KG): 5500 KG
• Əsas satış nöqtələri: uzun xidmət müddəti
• Optik Lens Markası: Raytools
• Zəmanət: 1 il
• Tətbiq olunan Sənayelər: İstehsalat Zavodu, Sac metal emalı
• Maşın Test Hesabatı: Təqdim edilmişdir
• Video çıxış-yoxlama: Təmin edilir
• Əsas komponentlərə zəmanət: 2 il
• Əsas komponentlər: lazer mənbəyi
• Maksimum kəsmə sürəti (m/dəq): 120 m/dəq
• Maksimum sürətləndirilmiş: 1.5G
• Yerləşdirmə dəqiqliyi: ±0.03mmmm
• Təkrarlanma dəqiqliyi: ±0,02 mm
• Minimum xətt eni: 0,15 mm
• Maksimum kəsmə dərinliyi (Yüngül Polad): 12 mm
• Paslanmayan polad N2: 5mm
• Alüminium: 3 mm
• Elektrik Tələbləri: 380V/50Hz.60Amp
• Palet dəyişdiricisi ilə kontur ölçüsü (mm): 8400mm*3000mm*2100mm (L*W*H)
• Sertifikatlaşdırma: Sgs
• Satışdan sonrakı xidmət: Onlayn dəstək, Pulsuz ehtiyat hissələri, Video texniki dəstək
• Zəmanətdən Sonra Xidmət: Video texniki dəstək, Xidmət yoxdur, Onlayn dəstək, Ehtiyat hissələri, Sahəyə texniki xidmət və təmir xidməti
