12mm 3200mm Hidravlik Gilyotin Kəsmə Maşını Cnc Polad Levha Kəsmə Maşını

Xüsusiyyətləri:

1. Ön qidalanma platforması boşqabın qidalanması üçün hökmdarla təchiz olunub və həmçinin qidalanma zamanı zədələnən hər hansı səthdə lövhəni qorumaq üçün səthi hamardır. Dəqiqliyə nəzarət və yoxlama üçün hökmdar MM və ya daha çox vahidə dəqiq ola bilər.

2. İş masası plitəni qidalandırmaq üçün dəstəkləmək üçün top və ya dairəvi çubuqlu poladla təchiz olunub, həmçinin hər hansı səthin laserasiyasına qarşı qorunur.

3. Elektron qutu yaxşı sertifikatlaşdırılmış komponentlərlə təchiz edilmişdir. Əsasən biz ixrac maşınları üçün CE sertifikatlı SIEMENS və ya Schneider komponentlərindən, həmçinin müxtəlif standart ehtiyacları olan müştərilər üçün kartotaj etmək üçün bəzi yüksək keyfiyyətli CCC sertifikatlı komponentlərdən istifadə edirik.

4. Maşın gövdəsi polad, biz əsasən Çinin ən yaxşı marka polad lövhə provayderi Şanxay BAOSTEEL-i yüksək keyfiyyətlə seçirik və son boyadan əvvəl antikorozif boya ilə işlənmişik. Beləliklə, maşın ilk növbədə yaxşı davamlı istifadəyə və mükəmməl xarici görünüşə sahib olacaqdır.

5. Bıçaq: Bıçaq materialı 9CrSi və ya 6CrW2Si-dir, material yüksək sərtlik və kəsmə nəticəsi üçün min dəfə sınaqdan keçmiş materialdır. Yuxarı bıçaq QC12Y Swing Beam kəsmə maşınından fərqli olan dörd bıçaq kənarı olan düzbucaqlı bıçaqdır (ətraflı məlumat üçün SIECC/SIECCTECH bıçağının fotoşəkilini və təlimatını izah edin). Bıçaq boşluğu mexaniki və ya motorla tənzimlənə bilər. Hər ikisində klirensi göstərmək üçün indeks siferblatına malikdir, beləliklə idarəetmə və ekran asanlıqla həyata keçirilə bilər. Yuxarı bıçaq şaftı, kəsmə dəqiqliyini artırmaq üçün əyilmə quruluşundan istifadə edir.

6. Maşın, kəsmə zamanı boşqaba sabit şəkildə basmaq üçün pres ayağını təchiz etdi, ayaq boşqabın səthi dağılmadan yüksək fraksiyaya malik plastik səthlə təchiz edilmişdir. Delikli boşqab üçün, sabit kvadrat pres üçün kvadrat fut təchiz edəcəyik.

7. Ötürücü nasos: Biz həm Çin markası Şanxay chengjie, həm də Almaniya Eckerler-də yaxşı marka “düz konjugat daxili dişli nasos” istifadə edirik. Daxili dişli nasos sənayedə heç vaxt köhnəlməyən nasos kimi qəbul edilir və aşağı səs-küy, pulsasiya olmaması və uzun ömür xarakteri ilə yüksək dəqiqlikli hidravlik maşınlarda geniş istifadə olunur. Şanxay Chengjie dişli nasosu Çinin təyyarə sənayesində də istifadə olunur, buna görə də etibarlı və etibarlıdır. Yüksək sürətlə işləyərkən səs düz və hamar olur, hətta heç bir tələ yoxdur. Uzun ömür müddəti onun aşındırıcı performansından asılıdır daxili maşın komponentləri yağ filmi qoruyucu təbəqəyə malikdir, buna görə də normal hidravlik yağdan istifadə edin, hətta aşınma yoxdur.

8. Hidravlik sistem Almaniya Rexroth və ya ABŞ OMG sistemindən istifadə edə bilər. Qayıdış sabit iş prosesinə və asan istismara malik azot qaytarma silindri ilə idarə olunur. Hidravlik pres gücləndirilmiş transmissiya və azot yaxşı əməkdaşlıqla yuxarı itələməni tətbiq edir. (İş prinsipi QC11Y və QC12Y-nin SIECC texnologiya rəsminə qayıda bilər)

9. Arxa ölçülər sayğac tərəfindən sayılır və mikro tənzimlənə bilər və motorla idarə olunur.

10. Maşın kəsici bıçaqdan və pres ayağından əvvəl hasarın qoruyucu qapısı ilə təchiz olunacaq. Lazım gələrsə hasar açıla bilər. Boğazın yaxınlığında biz şəxsi təhlükəsizlik üçün açıq qapı ilə təchiz edəcəyik, lakin daxili yoxlamaya ehtiyac olduqda açıla bilər.

11. Dəmiryol boşluğunu aradan qaldırmaq və kəsmə keyfiyyətini artırmaq üçün üç daşıyıcı yuvarlanan yoldan istifadə. (Maşın rəsmləri üçün mövcuddur
aydın izah edin)

Spesifikasiya

ModelMaks.QalınlıqGəlir gücüMaks. UzunluqBucaqX.StrokeTezlikGücL*B*Y(mm)Çəki
QC12Y-4*25004 mm≤450kN/sm2500 mm1°30'20 ~ 600 mm16 dəfə/dəq5,5 kVt3040*1610*16203800 kq
QC12Y-4*32004 mm≤450kN/sm3200 mm1°30'20 ~ 600 mm14 dəfə/dəq5,5 kVt3840*1610*16205000Kq
QC12Y-4*40004 mm≤450kN/sm4000 mm1°30'20 ~ 600 mm10 dəfə/dəq5,5 kVt4600*1700*17006500 kq
QC12Y-4*60004 mm≤450kN/sm6000 mm1°30'20 ~ 600 mm8 dəfə/dəq7,5 kVt6460*2100*320011000 kq
QC12Y-6*25006 mm≤450kN/sm2500 mm1°30'20 ~ 600 mm14 dəfə/dəq7,5 kVt3040*1610*16205000Kq
QC12Y-6*32006 mm≤450kN/sm3200 mm1°30'20 ~ 600 mm12 dəfə/dəq7,5 kVt3840*1610*16206000kq
QC12Y-6*40006 mm≤450kN/sm4000 mm1°30'20 ~ 600 mm8 dəfə/dəq7,5 kVt4620*1750*17008200 kq
QC12Y-6*50006 mm≤450kN/sm5000 mm1°30'20 ~ 600 mm6 dəfə/dəq11KVt5400*1800*190010500 kq
QC12Y-6*60006 mm≤450kN/sm6000 mm1°30'20 ~ 600 mm5 dəfə/dəq11KVt6480*2100*230016500 kq
QC12Y-8*25008 mm≤450kN/sm2500 mm1°30'20 ~ 600 mm10 dəfə/dəq11KVt3040*1700*17006000kq
QC12Y-8*32008 mm≤450kN/sm3200 mm1°30'20 ~ 600 mm8 dəfə/dəq11KVt3860*1700*17007200 kq
QC12Y-8*40008 mm≤450kN/sm4000 mm1°30'20 ~ 600 mm8 dəfə/dəq11KVt4640*1700*17008800 kq
QC12Y-8*50008 mm≤450kN/sm5000 mm1°30'20 ~ 600 mm8 dəfə/dəq11KVt5400*2100*200011500 kq
QC12Y-8*60008 mm≤450kN/sm6000 mm1°30'20 ~ 600 mm8 dəfə/dəq11KVt6480*2100*235018000 kq
QC12Y-10*250010 mm≤450kN/sm2500 mm2°20 ~ 600 mm9 dəfə/dəq11KVt3040*1700*17007300 kq
QC12Y-10*320010 mm≤450kN/sm3200 mm2°20 ~ 600 mm9 dəfə/dəq11KVt3860*1700*17008000 kq
QC12Y-10*400010 mm≤450kN/sm4000 mm2°20 ~ 600 mm8 dəfə/dəq11KVt4650*2100*200012050 kq
QC12Y-10*600010 mm≤450kN/sm6000 mm2°20 ~ 1000 mm5 dəfə/dəq15KVt6500*2100*230024000 kq
QC12Y-12*250012 mm≤450kN/sm2500 mm1°40'20 ~ 600 mm9 dəfə/dəq18,5 kVt3140*2150*20009000 kq
QC12Y-12*320012 mm≤450kN/sm3200 mm1°40'20 ~ 600 mm9 dəfə/dəq18,5 kVt3880*2150*200010800 kq
QC12Y-12*400012 mm≤450kN/sm4000 mm1°40'20 ~ 1000 mm8 dəfə/dəq18,5 kVt4680*2150*200013000 kq
QC12Y-12*500012 mm≤450kN/sm5000 mm2°20 ~ 1000 mm6 dəfə/dəq18,5 kVt5900*2150*200016000 kq
QC12Y-12*600012 mm≤450kN/sm6000 mm2°20 ~ 1000 mm5 dəfə/dəq18,5 kVt6900*2600*270029500 kq
QC12Y-12*800012 mm≤450kN/sm8000 mm2°20 ~ 1000 mm5 dəfə/dəq18,5 kVt9000*3500*350046500 kq
QC12Y-16*250016 mm≤450kN/sm2500 mm2°30'20 ~ 600 mm9 dəfə/dəq22KVt3140*2150*200011000 kq
QC12Y-16*320016 mm≤450kN/sm3200 mm2°30'20 ~ 600 mm8 dəfə/dəq22KVt388
0*2150*2000		13000 kq
QC12Y-16*400016 mm≤450kN/sm4000 mm2°30'20 ~ 1000 mm8 dəfə/dəq22KVt4650*2150*220016300 kq
QC12Y-16*500016 mm≤450kN/sm5000 mm2°30'20 ~ 1000 mm6 dəfə/dəq22KVt5900*2600*270020000 kq
QC12Y-16*600016 mm≤450kN/sm6000 mm2°30'20 ~ 1000 mm5 dəfə/dəq22KVt6900*2700*270036000 kq
QC12Y-16*800016 mm≤450kN/sm8000 mm2°30'20 ~ 1000 mm5 dəfə/dəq22KVt9000*3500*350075000 kq
QC12Y-20*250020 mm≤450kN/sm2500 mm3°20 ~ 1000 mm8 dəfə/dəq22KVt3440*2300*250015800 kq
QC12Y-20*320020 mm≤450kN/sm3200 mm3°20 ~ 1000 mm8 dəfə/dəq22KVt4150*2350*270018500 kq
QC12Y-20*400020 mm≤450kN/sm4000 mm3°20 ~ 1000 mm5 dəfə/dəq22KVt4850*2600*270021500 kq
QC12Y-20*600020 mm≤450kN/sm6000 mm3°20 ~ 1000 mm4 dəfə/dəq30KVt6700*3000*300047000 kq
QC12Y-25*250025 mm≤450kN/sm2500 mm3°20 ~ 1000 mm8 dəfə/dəq37KVt3200*2700*290019000 kq
QC12Y-25*320025 mm≤450kN/sm3200 mm3°20 ~ 1000 mm5 dəfə/dəq37KVt4200*2700*290023000 kq
QC12Y-30*250030 mm≤450kN/sm2500 mm3°20 ~ 1000 mm4 dəfə/dəq37KVt3300*2900*300023500 kq
QC12Y-30*320030 mm≤450kN/sm3200 mm3°30'20 ~ 1000 mm4 dəfə/dəq40KVt4200*2900*320026000 kq
QC12Y-40*250040 mm≤450kN/sm2500 mm4°20 ~ 1000 mm3 dəfə/dəq55KVt3200*3300*300038000 kq
QC12Y-40*320040 mm≤450kN/sm2500 mm4°1000 mm3 dəfə/dəq55KVt4300*3300*320049000 kq

Təfərrüatlar

KIRMA PROSESİ

Hər aspektdə mükəmməl dizayn; Yeni və təkmilləşdirilmiş CNC gilyotini seçməklə biz maksimum təhlükəsizlik, yüksək dəqiqlik və unikal istifadə rahatlığına malik olacağıq.

Bıçaq boşluğu, kəsmə bucağı və kəsmə uzunluğu avtomatik olaraq material seçimi və qalınlığı əsasında tənzimlənir.

KEC pres əyləcləri və kəsmə maşınlarının kritik hissələri Almaniyada istehsal olunur.

Diqqətlə seçilmiş komponentlər qlobal miqyasda uzunmüddətli tərəfdaşlardan gəlir.

Biz keyfiyyətimizə güvənirik və buna görə də gilyotinimizə 3 il zəmanət veririk.

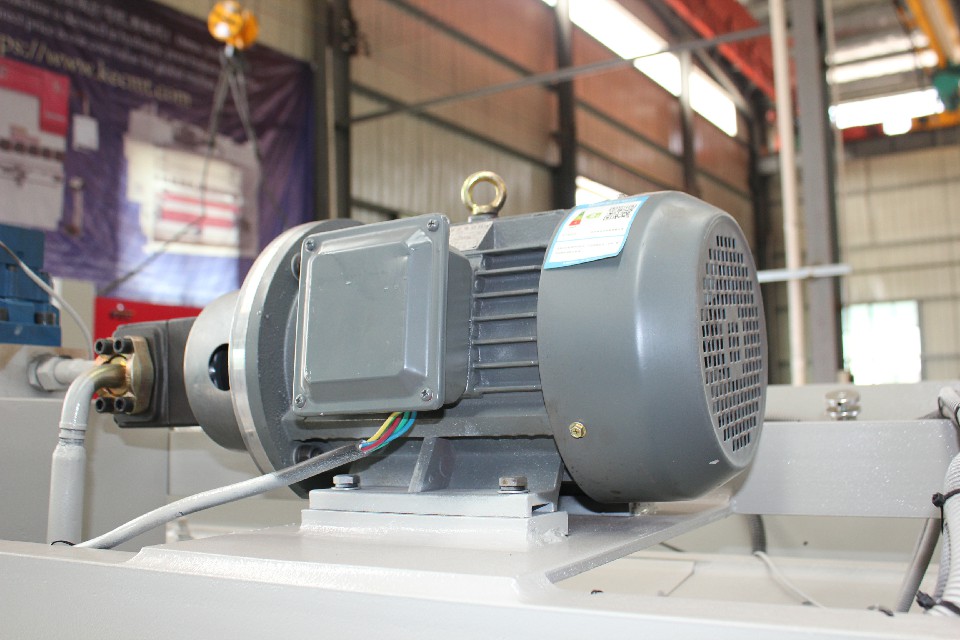

Siemens əsas motor

Siemens Motorundan istifadə maşının xidmət müddətinə zəmanət verir və işləyərkən səs-küyü azaldır.

Blade Clouranant Sürətli tənzimləmə

Bıçaq boşluğunu yenidən tənzimləmək üçün sürətli tənzimləmə mexanizmi. əl ilə asan işləmə. bıçaq boşluğunun addımsız tənzimlənməsinin həyata keçirilməsi.

Ön Yerləşdirmə Şaquli Tənzimləyicisi

Ön yerləşdirmə cihazı, şaquliliyi təyin edən və ən soldakı ön dayaqda yerləşdirmə cihazı, kəsmə dəqiqliyinə, asan işləməyə, praktiki və səmərəliliyinə zəmanət verir.

Dəzgah Rolling Polad Top

Dəzgahın yuvarlanan polad topu sürtünməni azalda bilər, iş parçasının səthini qoruya bilər.

12mm 3200mm Hidravlik Gilyotin Kəsmə Maşını Cnc Polad Levha Kəsmə Maşını

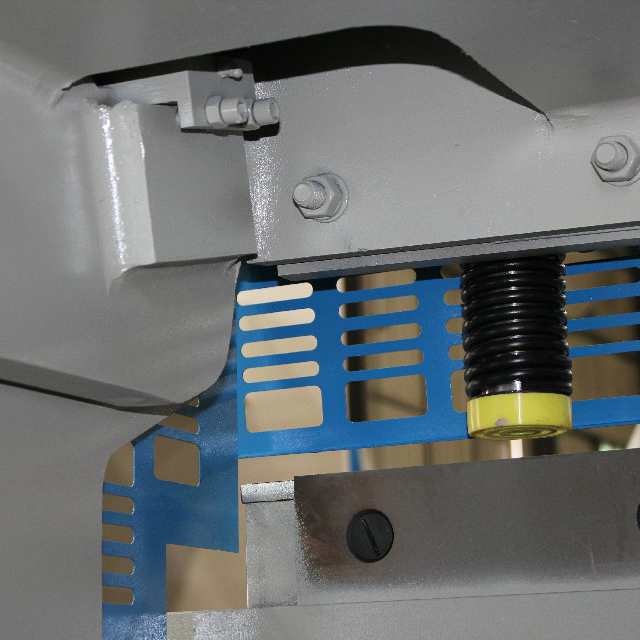

Quraşdırılmış yay təzyiq silindri

Onun aşağı ucu xüsusi material conta ilə təchiz olunmuşdur, alüminium ərintisi və ya digər yumşaqlıqdan qaçaraq təzyiqi ehtiyatla idarə edir
materiallar çap olunur.

Yüksək dəqiqlikli arxa ölçmə cihazı

Unikal və yeni top vintli xətti bələdçi strukturu arxa ölçü cihazı yüksək yerləşdirmə dəqiqliyini təmin edir. Tənzimlənən şüa istiqamətləndirici qayda və sinxron ötürmə strukturu, sabit və etibarlıdır. İş parçasını arxa ölçü diapazonundan kəsmək üçün isteğe bağlı qaldırıcı mexanizm quruluşu. İncə və enli metal lövhələri kəsərkən pnevmatik dəstək qurğusu seçilə bilər. Artan yerləşdirmə diapazonu kəsməni daha səmərəli və dəqiq edir.

Stabil Elektrik Şkafı

Dayanıqlı France Schneider elektrikləri maşının sabit işləməsini təmin edir. Ağlabatan xətt bağlantısı və təşkili uğursuzluq dərəcəsini əhəmiyyətli dərəcədə azaldır. Və operator və maşının bütün hissələri yaxşı bir qoruma oynadı. Arxa guage (X) Oxunun yerləşdirmə dəqiqliyini yaxşılaşdırmaq üçün əlavə Servo və sürücü.

KONFİQURASİYA

CNC Nəzarət Sistemi: Nanjingdən Estun E21S Nəzarət

Elektrik komponentləri: Fransız dilindən Schneider Electrical

Əsas Motor: Almaniya markasından Siemens

Bucaq ölçmə sensoru: Türkçe brendindən OPKON

İnverter Sürücü: Tayvan DELTA Servo Motor və Sürücülük Sistemi

PLC: Fransız dilindən Schneider Electrical

Kəsmə bıçaqları: Çindən gələn köpəkbalığı alətləri

Hidravlik sistem: Almaniyadan Bosch-Rexroth

Hidravlik Nasos: ABŞ Markasından SUNNY və ya ekvivalent Marka

Boru birləşdiricisi: Almaniyadan EMB Brend

Bilyalı vint/layner bələdçisi: Tayvan Bölgəsindən HIWIN

12mm 3200mm Hidravlik Gilyotin Kəsmə Maşını Cnc Polad Levha Kəsmə Maşını

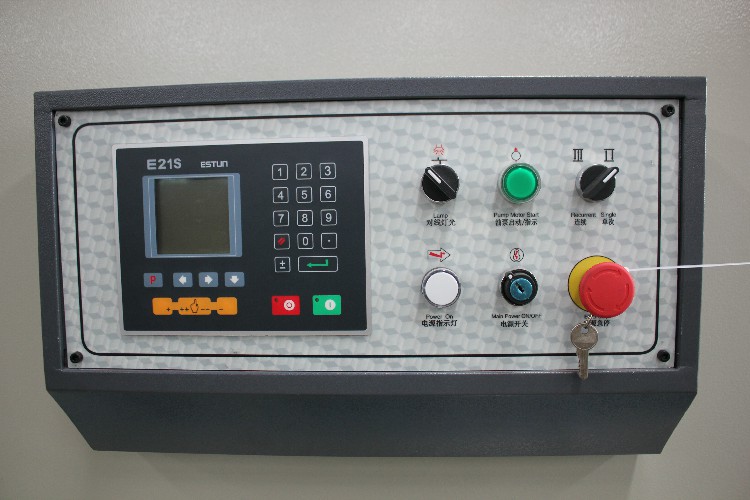

E21S Nəzarətçi

* Arxa və bloka nəzarət
* Ümumi AC mühərrikləri, tezlik çeviriciləri üçün nəzarət
* Ağıllı yerləşdirmə
* Stok sayğacı
* Tutma/dekompressiya vaxtının qəbulu
* 40 proqrama qədər proqram yaddaşı
* Proqram başına 25 addıma qədər
* Bir tərəfdən yerləşdirmə
* Geri çəkmə funksiyası
* Bir açar ehtiyat nüsxəsi/parametrlərin bərpası
* mm/düym
* Çin / İngilis

12mm 3200mm Hidravlik Gilyotin Kəsmə Maşını Cnc Polad Levha Kəsmə Maşını

Tez-tez verilən suallar

1. S: Biz bazarda bir çox Çin markasını görürük, onların hamısı istehsalçıdırmı? Bəs KEC/yaduan?

Cavab: Düzdür, bütün bu Çin brendləri arasında onların əksəriyyəti ticarət markalarıdır.
Lakin KEC/yaduan 2008-ci ildən bəri hidravlik pres əyləcləri və kəsmə maşınları istehsal edən əsl istehsalçıdır.

2. S: KEC-dən dəqiq kotirovkanı necə əldə etmək olar?

A: Sadəcə bizə işləmək istədiyiniz materialın təfərrüatlarını, maksimum qalınlığı və maksimum eni təqdim edin.

3. S: OEM xidməti edə bilərsinizmi?

A: Əlbəttə. dizaynınız və ya digər tələbləriniz qəbul edilir, öz logonuz maşında həyata keçirilə bilər.

4. Q: Çindən ölkənizə çatdırılma qiyməti nə qədərdir?

A: Maşını dəniz yolu ilə limanınıza və ya qapı ünvanınıza göndərə bilərik.

Zəhmət olmasa bizə ən yaxın limanınızı və ya poçt indeksinizi bildirin.

Qlobal göndərməni müxtəlif yollarla təşkil etmək üçün bir neçə etibarlı göndərmə agentləri ilə işləyirik.

5. S: Orta təhvil müddəti nədir?

A: Səhmlər üçün çatdırılma müddəti təxminən 7 gündür. Kütləvi istehsal üçün, qurğuşun müddəti depozit ödənişini aldıqdan sonra 20-30 gündür. Təhvil verilmə müddətləri depozit alındıqdan sonra qüvvəyə minir. Təhvil vermə vaxtlarımız sizin son tarixinizə uyğun gəlmirsə, son tariximizi tutmaq üçün xüsusi təcili istehsal təşkil edə bilərik. Bütün hallarda biz sizin ehtiyaclarınızı ödəməyə çalışacağıq. Əksər hallarda biz sürətli çatdırılmanı idarə edə bilirik.

6. S: Müvafiq göndərmə sənədlərini təqdim edə bilərsinizmi?

Cavab: Bəli, o cümlədən əksər sənədləri təqdim edə bilərik
Konosament;
Təhlil/Uyğunluq sertifikatları;
CE sertifikatı, COC sertifikatı;
Sığorta;
Mənşə ölkəsi;
Kommersiya fakturası;
Qablaşdırma siyahısı və tələb olunan digər ixrac sənədləri.

7. S: LC ödənişini qəbul edirsiniz?

A: Bəli, adətən ödənişimiz 30% 70% T/T, LC ödənişi də məqbuldur

8. S: Sifariş verilən maşınları necə idarə etmək olar?

A: Fabrikimizə göndərilmədən əvvəl maşınların videoları birbaşa sizə göndəriləcək.

9. S: Bəs istismara vermə xidməti?

A: Biz istismara vermə xidmətini təklif edə bilərik, alıcının təyyarə biletlərini ödəməsi lazımdır.

10. S: Məhsulun zəmanəti nədir?

A: Normalda 3 il. Bizim öhdəliyimiz məhsullarımızdan sizi məmnun etməkdir. Zəmanətli olub-olmamasından asılı olmayaraq, bütün müştəri problemlərini hər kəsin razı qalacağı şəkildə həll etmək şirkətimizin mədəniyyətidir.

11. S: Məhsulların təhlükəsiz və təhlükəsiz çatdırılmasına zəmanət verirsinizmi?

A: Bəli, biz həmişə yüksək keyfiyyətli ixrac qablaşdırmasından istifadə edirik. Biz həmçinin təhlükəli yüklər üçün xüsusi bərk qablaşdırmadan və temperatura həssas əşyalar üçün təsdiqlənmiş soyuducu anbar yükləyicilərindən istifadə edirik. Xüsusi qablaşdırma və qeyri-standart qablaşdırma tələbləri əlavə olaraq ödəniləcək.

Təfərrüatlar

  • Maks. Kəsmə eni (mm): 3200
  • Maks. Kəsmə qalınlığı (mm): 12 mm
  • Avtomatik Səviyyə: Tam Avtomatik
  • Kəsmə bucağı: 1.5 dərəcə
  • Bıçağın uzunluğu (mm): 2400 mm
  • Arxa arxa məsafəsi (mm): 20 - 600 mm
  • Boğaz Dərinliyi (mm): 150 mm
  • Vəziyyət: Yeni
  • Güc (kVt): 18,5 kVt
  • Çəki (KG): 10800 KG
  • Gərginlik: 380V/50HZ/3PH
  • Ölçü (L*W*H): 3880*2150*2000
  • İl: 2021
  • Zəmanət: 3 il
  • Əsas satış nöqtələri: Yüksək dəqiqlik
  • Tətbiq olunan Sənayelər: Tikinti Materialları Mağazaları, Maşın Təmiri Sexləri, İstehsalat Zavodu, Tikinti işləri, Enerji və Mədənçilik
  • Salonun yeri: Kanada, Böyük Britaniya, ABŞ, Fransa, Almaniya, Rusiya, Yaponiya, Avstraliya
  • Marketinq növü: Yeni Məhsul 2021
  • Maşın Test Hesabatı: Təqdim edilmişdir
  • Video çıxış-yoxlama: Təmin edilir
  • Əsas komponentlərə zəmanət: 3 il
  • Əsas komponentlər: rulman, motor, nasos, dişli, PLC, təzyiqli gəmi, mühərrik, sürət qutusu
  • Nəzarət sistemi: Estun E21 NC Control
  • Kəsmə materialı: Metal Paslanmayan Polad Karbon Polad
  • Satışdan sonrakı xidmət: Pulsuz ehtiyat hissələri, Sahənin quraşdırılması, istismara verilməsi və təlimi, Sahəyə texniki xidmət və təmir xidməti, Onlayn dəstək, Video texniki dəstək
  • Zəmanətdən sonra xidmət: Video texniki dəstək, Onlayn dəstək, Ehtiyat hissələri, Sahəyə texniki xidmət və təmir xidməti
  • Yerli Xidmət Yeri: Kanada, Böyük Britaniya, ABŞ, Fransa, Pakistan, Meksika, Rusiya, Avstraliya, Cənubi Afrika
  • Sertifikatlaşdırma: CE
